顎式破碎機的用途和使用范圍該系列破碎機主要用于冶金，礦山，化工，水泥，建筑，耐火材料及陶瓷等行業的各種中硬礦石和巖石的中碎和細碎破碎。該系列破碎機*適宜于破碎強度不高于300MPa 的各種軟硬礦石，被破碎物料的**塊度不得大于技術參數表中的規定值。
顎式破碎機的結構概況該系列破碎機主要有固定體，轉動體，保險裝置，調整裝置等幾部分組成(參照結構圖)。 1、固定體：固定體的主要部件是機架，本公司的機架為中碳鋼鑄造機架，并通過嚴格的質量控制和特定的工藝要求。為了防止機架側壁的嚴重磨損，在破碎腔左右側壁上裝有護板，可隨意更換。 2、轉動體：由動顎，偏心軸，軸承，皮帶等幾部分組成，是傳動和承受力矩的主要部分。a、動顎由動顎支架和活動顎板等部件組成，動顎支架采用35#鑄鋼，并經過調質處理。 b、偏心軸由45#鋼車制，并經過調質處理。 c、軸承使用雙列向心球面滾子軸承，具有微調，承受力大，耐用等特點。 d、顎板分活動和固定，為提高破碎效果，表面采用優化齒型，材質采用ZGMn13,具有硬度高，耐磨，使用效果良好等特點。 3、調整裝置：該裝置用來調整排料口的大小尺寸，控制出料力度，調整方便靈活，能實現無級調整。 4、保險裝置：肘板除傳遞力外主要起保險作用。當非破碎物進入破碎腔時，肘板可先行折斷或折彎，從而保護及其其他零部件。

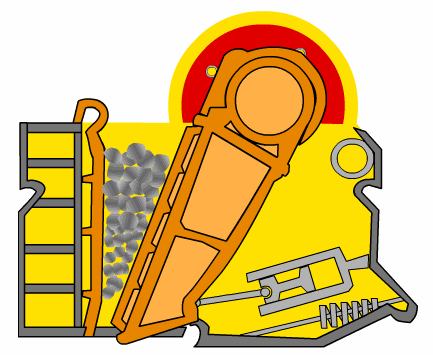

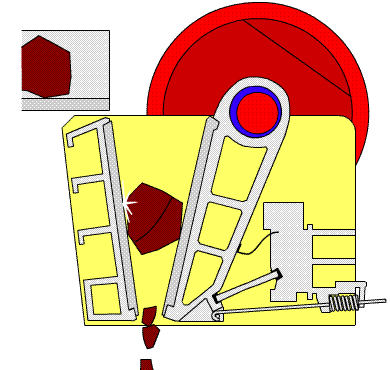

顎式破碎機的工作原理該系列破碎機的破碎方式為曲動擠壓式，其工作原理是：電動機驅動皮帶和皮帶輪，通過偏心軸使動顎上下運動，當動顎上升時肘板與動顎間夾角變大，從而推動顎板向固定顎板接近，同時物料被壓破或劈碎，達到破碎的目的；當動顎下行時，肘板與動顎夾角變小，動顎板在拉桿和彈簧的作用下，離開固定顎板，此時已破碎物料從破碎腔下口排出。隨著電動機連續轉動而破碎機動顎做周期性的壓碎和排泄物料，實現連續生產。

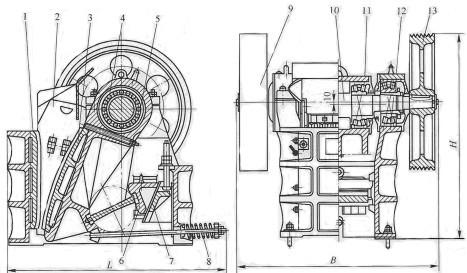

顎式破碎機結構圖如下：
1、固定齒板；2、邊護板；3、活動齒板；4、肘板；5、推力板；6、前斜鐵；7、后斜鐵；8、拉桿；9、飛輪；10、偏心軸；11、動顎；12、機架；13、三角皮帶輪
