廣泛應用于公路、鐵路、水利、電力、建筑等行業建設用砂石料的生產。
NO.1 產品介紹：
PF反擊式破碎機可對抗壓強度不超過350MPa的各種礦石、巖石（如花崗巖、大理石、石灰石）等物料進行粗、中、細碎作業，廣泛應用于公路、鐵路、水利、電力、建筑等行業建設用砂石料的生產。

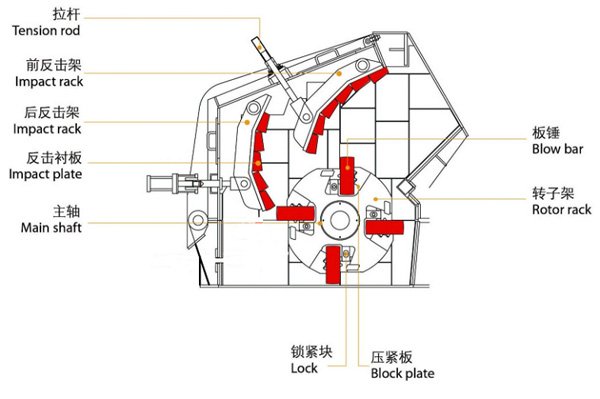

NO.2 結構原理：
反擊式破碎機是一種利用沖擊能來破碎物料的破碎機械。機器工作時，在電動機的帶動下，轉子高速旋轉，物料進入板錘作用區時，與轉子上的板錘撞擊破碎，后又被拋向反擊裝置上再次破碎，然后又從反擊襯板上彈回到板錘作用區重新破碎，此過程重復進行，物料由大到小進入一、二、三反擊腔重復進行破碎，直到物料被破碎至所需粒度，由出料口排出
石料由機器上部直接落入高速旋轉的轉盤；在高速離心力的作用下，與另一部分以傘型方式分流在轉盤四周的飛石產生高速碰撞與高密度的粉碎，石料在互相打擊后，又會在轉盤和機殼之間形成渦流運動而造成多次的互相打擊、粉碎。
1、產品形狀呈立方體，粒形好；
2、排料粒度大小可調，簡化破碎流程；
3、高鉻板錘，抗沖擊、耐磨損，且沖擊力大；
4、無鍵連接，檢修方便，經濟可靠；
5、結構緊湊，機器剛性強。
規格參數：
型號 | 規格 (mm) | 進料口 尺寸(mm) | 大進料 邊長(mm) | 處理量 (t/h) | 電機 功率(kw) | 重量 (t) | 外形 尺寸(mm) |
Model | Rotor Size (mm) | Feed Opening Size (mm) | Max. Feeding Size (mm) | Capacity (t/h) | Motor Power (kw) | Weight (t) | Overall Dimension (mm) |
PF-1007 | ?1000×700 | 400×730 | 250 | 15-50 | 37-55 | 9.5 | 2400×1560×2660 |
PF-1010 | ?1000×1050 | 400×1080 | 300 | 50-80 | 55-75 | 13.2 | 2440×2250×2630 |
PF-1210 | ?1250×1050 | 400×1080 | 300 | 70-130 | 110-132 | 16.5 | 2700×2340×2870 |
PF-1214 | ?1250×1400 | 400×1430 | 300 | 90-180 | 132-160 | 19.5 | 2700×2695×2900 |
PF-1315 | ?1320×1500 | 860×1520 | 350 | 120-250 | 180-260 | 24.8 | 2860×2800×3050 |
PF-1320 | ?1320×2000 | 860×2030 | 500 | 160-350 | 300-375 | 30 | 2870×3350×309 |
