HC-SW系列
直接聯系
環創（廈門）科技股份有限公司
面議
HC-SW系列
2870
--
適用于對特別笨重或大體積的材料（如木料、建筑垃圾、生活垃圾、工業垃圾和大件垃圾）進行撕碎處理。

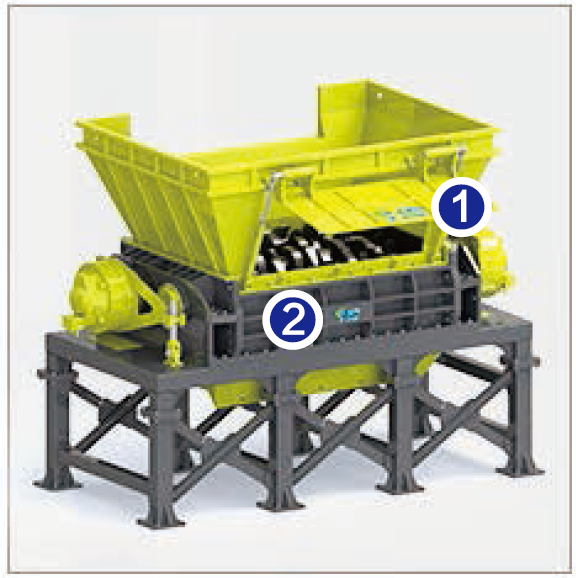

HC-SW系列生活垃圾撕碎機是一種低速、大扭矩、高產能的雙軸破碎機。適用于處理量在40噸/小時以上，出料尺寸在150-300mm以內；裝載機、抓斗、鏈板進料的固廢或生活垃圾處理場所。由于其特殊的刀片幾何形狀，該機器適用于對特別笨重或大體積的材料（如木料、建筑垃圾、生活垃圾、工業垃圾和大件垃圾）進行撕碎處理。進料由兩個刀輥軸勾拉。兩軸相互交替地向內或向外旋轉。每根軸均配備一排撕碎刀具。旋轉刀輥固定在箱體中。內置隔板定刀刮除器可防止材料卷繞或粘連。破碎過程中，兩軸自動反向運行。物料達到刀具間隙尺寸便自動排出。 牢固的對開式箱體、外置軸承座、可拆式刀頭結合花鍵聯軸器設計是HC獨有的特色。刀具與箱體內襯板材料全部采用進口HRADOX耐磨板，可堆焊修復。本系列撕碎機采用衡功率控制與徑向液壓馬達直接驅動， 從而突出大扭矩、大產量、低能耗等優點。
性能特點

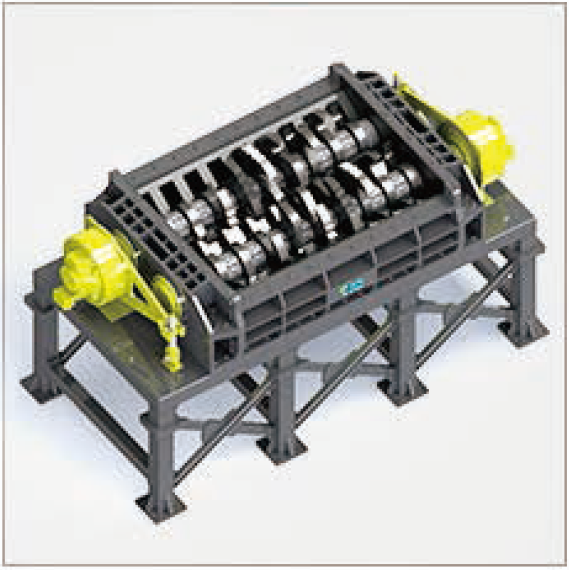

 | 易物排料門 破碎腔內有堅硬或難以破碎物料如：石頭、混凝土、金屬塊等出現，或箱體檢修需清料時，箱體排料門自動開啟，雙軸反軸可把易物全部排出。 箱體 對開式箱體與軸承座外置配合設計，便于整機維 護。可防止液體及粉塵滲入軸承 座內部腐蝕軸承 ，影響其使用壽命。箱體內置可更換耐磨NM550。保證其耐磨性與抗腐蝕強度。 |

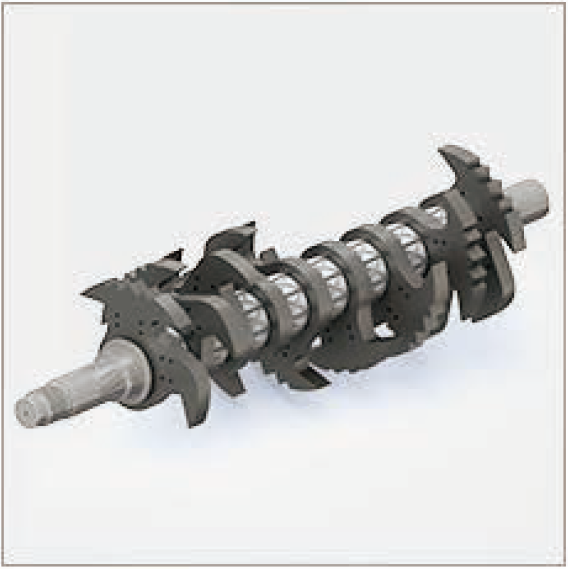

 | 主軸 主軸采用合金材料鍛壓成形保證其強度。 表面堆焊碳化鎢耐磨層與防纏繞定刀。防止條狀物料及絲織品纏軸抱死現象。 主軸串聯導料斜板及切屑定刀可控制出料尺寸。 獨立的液壓驅動系統，可實現正反向運轉均可破碎物料。 |
 | 刀體排布 跟據不同物料的特性，刀體排布分為L、V、S、X 4種，主要是為了避免在破碎或進料過程中，料斗積料太多產生的架空、打滑吃不到料的現象。 |

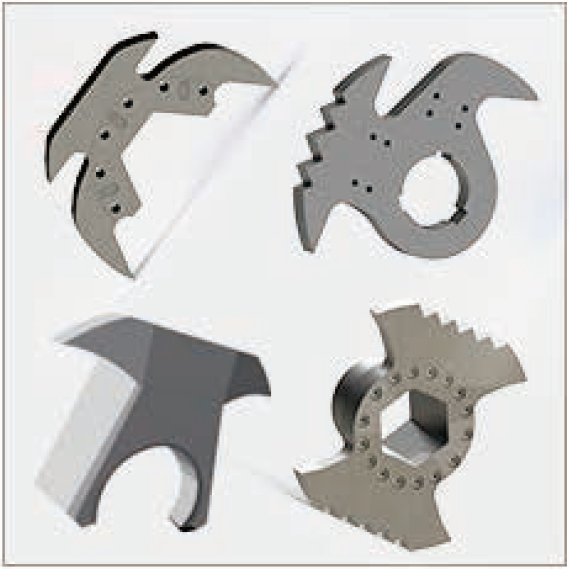

 | 刀具 刀具材料分兩種:進口耐磨板HRADOX、國產耐磨材料WNM 。跟據所處理物料特性酌情定制。刀具設計為可拆互換式刀體與整體成形刀體兩種。均為可修復設計，延長其使用壽命，降低客戶 運營成本。 |

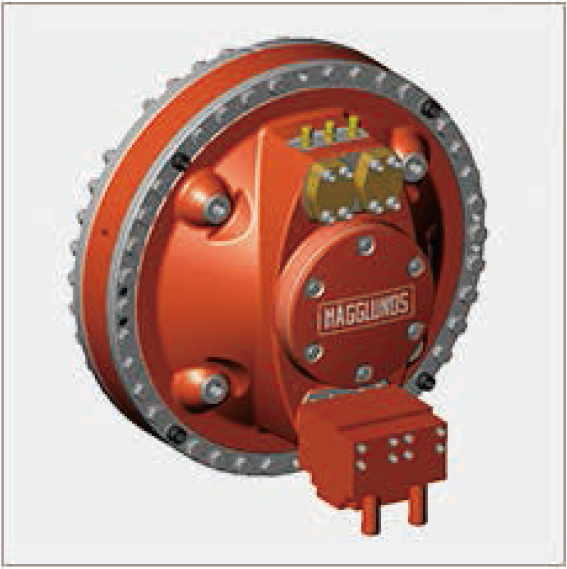

 | 驅動系統:(徑向馬達) 整套液壓驅動采用閉式系統衡功率異步控制，驅動源為赫格隆品牌破碎機專用CB系列液壓馬達，液壓泵、閥全部采用力士樂品牌。泵與馬達組合時，各種尺寸與排量選項可使驅動系統得到優化。可承受重型沖擊載荷。花鍵中空軸直驅設計配合靈活的安裝方式可使刀軸反映迅速，減少壓力損失。 |

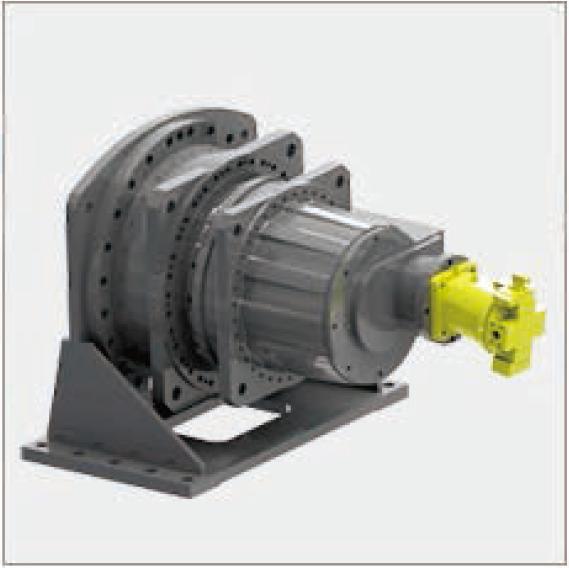

 | 軸向馬達+減速機 寬廣的控制范圍使變量馬達能夠滿足對高轉速和高扭矩的要求。通過取消齒輪變速機構使用小型泵節省成本;緊湊，堅固的軸承系統具有較長的使用壽命具有高的功率密度;具有良好的啟動特性;具有較低的轉動慣量。輸出扭矩會隨著高壓側和低壓側之間的壓差以及排量的不斷增加而增大。 |
產品參數
| 型號 | HC-SW2000 | HC-SW2400 | HC-SW2700 |
| 外形尺寸(L×W×H) | 4050×2520×3587mm | 4450×2520×3587mm | 4750×2520×3587mm |
| 進料斗尺寸 | 2900×1860mm | 3200×1860mm | 3600×1860mm |
| 進料高度 | 3100mm | 3100mm | 3100mm |
| 破碎腔尺寸 | 2050×1860mm | 2450×1860mm | 2750×1860mm |
| 總重 | 25.3～27.8噸 | 28.6～32.3噸 | 35.7～36.5噸 |
| 驅動單元 | |||
| 油箱容積 | 750L | 1000L | 1000L |
| 系統壓力 | 35MPa | 38MPa | 42MPa |
| 驅動方式 | 徑向 / 軸向+減速機 | 徑向 / 軸向+減速機 | 徑向 / 軸向+減速機 |
| 功率 | 2×90 / 2×110Kw | 2×110 / 2×132Kw | 2×132 / 2×160Kw |
| 控制系統 | PLC+MODBUS通訊 | PLC+MODBUS通訊 | PLC+MODBUS通訊 |
| 切割單元 | |||
| 刀輥數量 | 2 | 2 | 2 |
| 主軸轉數 | 12-40 / 8-25 | 12-42 / 10-30 | 13-50 / 10-30 |
| 刀具數量 | 12 | 14 | 18 |
| 出料尺寸 | 150-300mm | 150-300mm | 150-300mm |
| 產量 | 45-50 T/H | 55-60 T/H | 60-65T/H |
