YK-系列
3739
【簡單介紹】

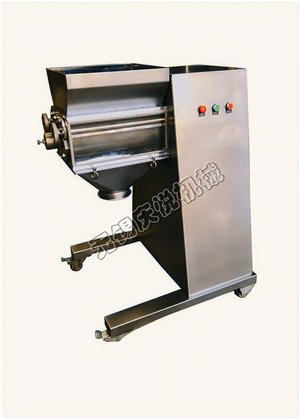

YK-系列搖擺顆粒機主要適用于醫藥、化工、食品等工業中制造各種規格的顆粒，烘干后成各種成型制品，該機亦可用于粉碎凝結成塊狀的干料，所有物料接觸處均采用不銹鋼材料制作。整機結構緊湊，外型美觀大方，清洗方便，操作簡單，產量高，能耗低等優點。物料接觸處均采用優質不銹鋼制作和拋光處理，光潔度好，易清洗、噪音低、無穿料，操作、維修方便，符合GMP要求。
YK-系列搖擺顆粒機產品結構：1、主體:機身為一獨立長方柱體，其上裝置封閉軸承座與粉斗連接，粉斗伸向機體。2、顆粒制造裝置:旋轉滾筒橫臥置在粉斗的下面，前后有軸承支座，它通過齒條的傳動，作倒順回轉，端面的前軸承蓋為活動式，裝拆時，只要旋下一個翼形螺母，軸承蓋和旋轉滾筒即可抽出，放置滾筒的兩端制有凸形的方環。3、減速箱:采用蝸輪傳動，箱內可儲機油，箱上有視鏡可觀察，觀察運轉情況及儲油量，蝸輪外端，裝有偏心軸，帶動齒條作往復運動。4、篩網夾管:裝置在旋轉滾筒的兩旁，用鋼管制造，中間開有一條長槽，篩網的兩端嵌入槽內，轉動花形手輪將篩網包在旋轉滾筒的外圓上，手輪內有齒輪撐住，松緊可以進行調節。5、電機架:一條與螺桿栓牢，電動機就裝在鐵板上，當轉動螺桿栓，電動機就上下運動，供調節皮帶。
YK-系列搖擺顆粒機技術參數
型號 | YK-60 | YK-100 | YK-160 | YK-250 |
產量kg/h | 20-100 | 30-200 | 60-300 | 150-400 |
電機功率kw | 0.25 | 1.1 | 2.2 | 4 |
滾筒轉速rpm | 46 | 55 | 55 | 55 |
搖擺角度° | 360 | 360 | 360 | 360 |
滾筒直徑mm | 60 | 100 | 160 | 250 |
外形尺寸mm | 450×450×550 | 700×400×1050 | 1000×800×1050 | 1150×900×1350 |
重量kg | 70 | 180 | 280 | 400 |
