鑄造殼體多級離心鼓風機
多級離心鼓風機介紹：
1、主要用途：
該系列鼓風機系全新設計制造的新型曝氣鼓風設備，其廣泛應用于城市污水、工業廢水等水處理工程，以及鍍鋅板、冶金、化工、 水產養殖、氣力輸送、礦山浮選等行業和部門，用以輸送空氣或其它無毒、無腐蝕性的氣體。
2、主要特點：
2.1加工精度高，運轉非常平穩、可靠，振動極小、噪聲低。
2.2機殼整體中分結構先進、合理、易損件少、安裝操作、維護非常方便。
2.3采用新復合型線葉輪，效率高。
2.4穩定工況范圍寬，可適用于多種工況。

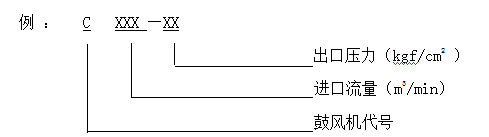

3、型號說明:
該系列鼓風機性能參數系標準狀況下，大氣溫度20℃，壓力101.32KPa，空氣密度1.2Kg/m3，相對濕度50%條件下得到的。如與此條件有出入，應預先聲明并須性能換算。
4、工作原理和結構:
4.1工作原理：
多級離心鼓風機是通過高速旋轉的葉輪對氣體作功，將機械能加給氣體，使氣體速度增大，具有一定壓力的氣體從葉輪中以較高的速度流出，通過擴壓器使氣體速度降低，將氣體的一部分動能轉化成壓力能，而使氣體的壓力增加。如此經過多級葉輪壓縮后，達到要求壓力的氣體，由蝸殼匯集后經排氣口流出送入裝置中。4.2 結構
4.2.1定子部：定子為水平中分式結構，由進氣室、中間機殼、排氣蝸殼組成，各級之間設有級間隔板。機殼采用較厚鋼板焊接而成，上下部用厚法蘭連接，定子焊接后經嚴格去應力退火處理，以減小變形，并在日本進口大型加工中心上一次性加工成型，同軸度高，確保轉子部非常平穩的運轉。
3.2.2轉子部：鼓風機轉子由葉輪、主軸、定位套、滾動軸承和半聯軸器組成。葉輪由高強度鋁合金精密鑄造而成。葉輪經嚴格的精加工后作動靜平衡校正和超速試驗。主軸采用優質碳素鋼，經調質處理與葉輪組裝后作動平衡校正，以確保葉輪運行平穩可靠。
3.2.3密封：鼓風機葉輪進口處和各級之間、葉輪轂和級間隔板相應部位之間，定子兩端軸孔處均采用非接觸式迷宮密封，以減少氣體泄漏。
3.2.4軸承：進出氣口軸承座采用鑄鐵制作，亦中分式結構。軸向定位采用一件專用球軸承，不承受徑向力；徑向定位采用二件圓柱滾子軸承，各司其職，保證了定位精度及使用壽命。所有三盤軸承全部采用SKF產品，設計壽命100000小時以上，并采用優質進口潤滑脂潤滑。
3.2.5聯軸器：采用彈性柱銷聯軸器，經動平衡校正，使傳動平穩可靠。
3.2.6電動機：建議采用Y系列三相異步電機。
