CJFW
3898
--
CJFW芯式反沖洗過濾器，是賜杰公司自主研發設計的新一代自清洗過濾系統，采用單筒體、多濾芯設計，具有超高流量流體過濾能力，同時特別適合各種有規范設計要求的應用，所有濾芯環形布置在一個大的濾筒內，在過濾器中部有一個旋轉清洗臂。當濾芯需要清洗時旋轉清洗臂旋轉至濾芯下面，打開排污閥產生壓降，一部分濾液反方向流過濾芯將雜質沖至排污口。其他濾芯管正常過濾，不會受到任何影響，是能否在線連續運行，自動反沖洗的過濾設備。
CJFW芯式自動反沖洗過濾器具有區別于普通網式自清洗過濾器的突出優勢，采用極其堅固耐用的V-SLOT縫隙型濾元，表面縫隙寬度均一，單機超大過濾面積，可低表面流速精細過濾，單機超大流量可達10000m3/h，極高可靠性,可勝任較惡劣水質，如含油泥狀雜質、軟性粘性雜質，較高雜質含量，少量毛發及纖維類雜質。
CJFW芯式反沖洗過濾器過濾精度30-2000微米，進出口尺寸2"-24"，濾網有楔形網、金屬網可滿足很多行業的應用。

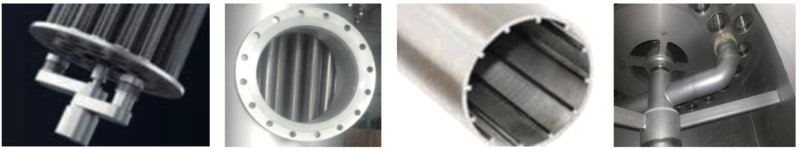

過濾元件
CJFW芯式反沖洗過濾器技術參數：
規 格 | CJFW300 | CJFW400 | CJFW500 | CJFW600 | CJFW700 | CJFW800 | CJFW900 | CJFW1000 | CJFW1100 | CJFW1200 |
標準流量 （m3/h） | 54 | 132 | 191 | 336 | 524 | 758 | 1035 | 1352 | 1716 | 1900 |
可選精度 (um) | 50-2000 | |||||||||
**工作溫度（℃） | 200 | |||||||||
工作壓力 （Mpa） | 0.4-1.0 | |||||||||
進出口尺寸 （DN） | 80 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 |
排污口尺寸 （DN） | 40 | 50 | 50 | 65 | 80 | 80 | 80 | 100 | 100 | 100 |
馬達 | 功率370W，三相，380V | 功率550W，三相，380V | ||||||||
適用粘度 （cps） | ＜100 | |||||||||

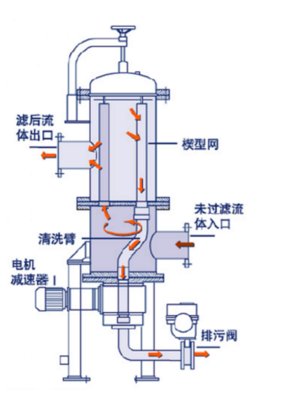

CJFW芯式反沖洗過濾器的工作原理：
液體從入口進入過濾器底部腔室，液體分流進入每個過濾單位濾芯的內部，流出濾芯管，再從過濾器的出口流出，雜質被每個濾芯管攔截在內壁，隨著時間的推移濾芯管內壁的雜質越來越多，進出口的壓差增大，達到一定值后，壓差變送器給控制系統發送信號，開啟反沖洗程序，電機驅動內部上下反沖管交替對準一組濾芯管上下端后，打開反沖洗閥門，由于壓差的作用，過濾干凈的液體一部分進行反沖洗被清洗搖臂對接的濾芯管，將內壁的雜質發沖洗下來從排污閥排出去，重復以上動作，直到每個濾芯管清洗完畢，關閉排污閥，清洗搖臂復位，繼續過濾運行。
典型適用行業及流體
適用行業：水處理、鋼鐵、造紙、采礦、石油化工、機械加工、市政、農業灌溉等
適用液體類型：地下水、海水、湖水、水庫水、池塘水、循環冷卻水、冷凍水、高低壓噴淋水、水針水、熱交換水、密封水、軸承冷卻水、油井注水、工藝循環水、機加工冷卻劑、清洗劑、清洗水等
主要過濾作用：去除大顆粒，凈化水質，保護關鍵設備
過濾類型：反沖洗式過濾，自動連續在線過濾
處理量大，可以根據工藝要隨時增加列管的數量達到增加處理量，
在線連續過濾，全自動運行，終結繁重的濾元更換清洗工作
不產生一次性拋棄的過濾耗材，節約耗材成本及環保處理成本
過濾壓損極小，流量穩定，節省管路能耗，利于工藝連續穩定
反沖洗方式可以采用內部反沖洗和外部反沖洗，同時是每個列管單獨沖洗，不影響連續運行，
工作壓力大，可以達到138巴，
