一、RFB系列直回自封式磁性回油過濾器(新型結構代替PZU系列)簡介
RFB系列直回自封式磁性回油過濾器用于液壓系統回油精過濾，濾除液壓系統中由于元件磨損產生的金屬顆粒，以及密封件磨損的橡膠雜質等污染物，使流回油箱的油液保持清潔。
二、RFB系列直回自封式磁性回油過濾器(新型結構代替PZU系列)性能與特點
1、本過濾器可直接安裝在油箱頂部，側面或底部，過濾器濾頭露于油箱外，筒體部分浸入油箱內，從而簡化了系統管路，使系統布置較為緊奏。
2、本過濾器配有**磁鐵，可濾除油液中1微米以上的鐵磁性顆粒。
3、具有旁通閥：冷油啟動時，因系統液溫過低，流量脈動等因素造成過濾器壓差過大主機不能工作，以及濾芯被污染物堵塞情況下，濾蓋下部并聯的旁通閥會自動開啟，(開啟壓差為0.4MPa)以保護濾芯及系統正常工作。
4、具有止回閥：過濾器置于油箱側邊和底部，在更換濾芯時，油箱內的油液不會流出。
5、設有液流擴散器，與筒體下部組成的液流擴散器能使回油平穩的流入油箱內，不易產生氣泡，減少重新進入的空氣，減弱已沉積污染物的躁動，且當旁通閥開啟時，能起粗過濾作用。
6、具有目測指示和電發訊二合一發訊裝置、溢流管、積污盅：當濾芯逐步堵塞后，可在目測表上觀察濾芯堵塞情況，同時還可接電發訊(發訊值為0.35MPa)。在濾芯底部設置溢流管及積污盅，更換濾芯時可隨同一起帶出，從而避免了污染物重新掉入油箱內的現象。
7、濾芯過濾材料采用玻璃纖維，具有過濾精度高，通油能力大，原始壓力損失小，納污量大等優點，其過濾精度以**過濾精度標定，過濾比β3、10、20≥200,符合ISO標準。
8、具有安裝連接及更換濾芯方便的特點：進油口為法蘭連接，對于濾頭與油箱安裝法蘭，用戶可按圖表中尺寸在油箱板上設計并加工6只法蘭螺孔即可。旋開過濾器頂蓋可更換濾芯或向油箱內加油。
9、具有附帶回油孔：在過濾器濾頭側面與頂部有兩個小回油孔，可作系統中少量油液回入油箱過濾或向油箱少量加油之用，過濾器裝在油箱側面或底部時，旋開小孔蓋又可放出過濾器內含有污染雜物的油液，從而延長濾芯使用壽命，又有利于油液的凈化。

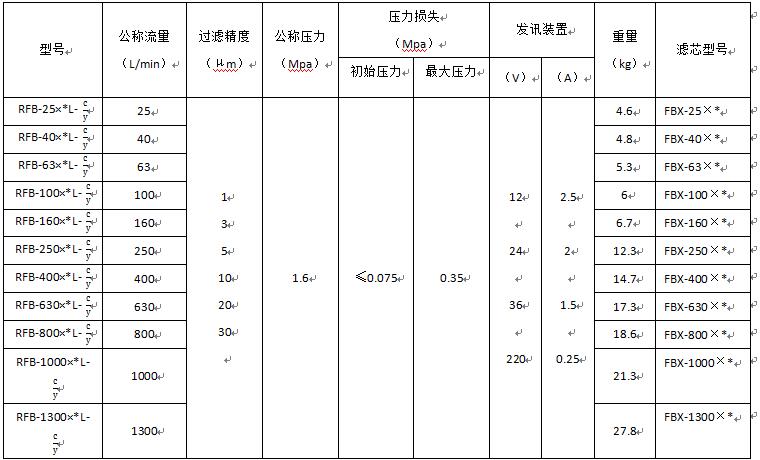

三、RFB系列直回自封式磁性回油過濾器(新型結構代替PZU系列)技術參數
注：*為過濾精度

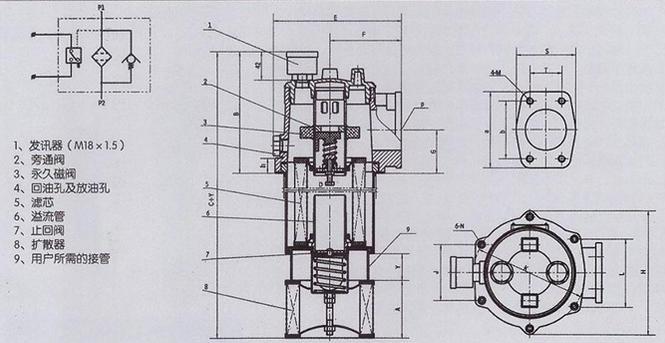

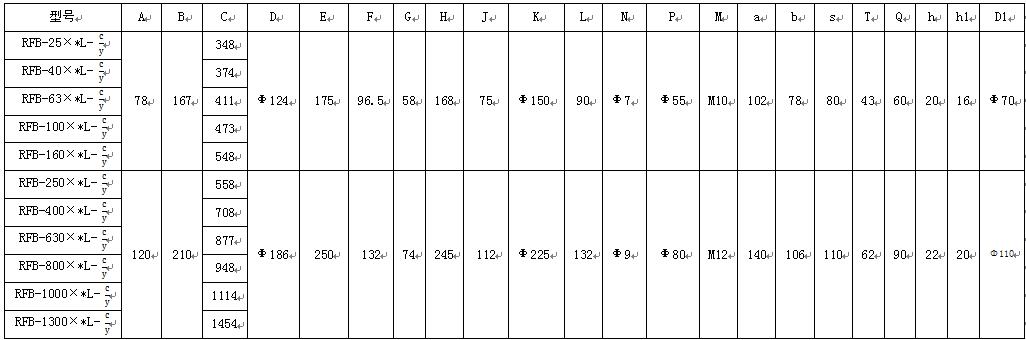

四、RFB系列直回自封式磁性回油過濾器(新型結構代替PZU系列)連接尺寸
單位：mm
