集中式焊煙凈化器
等離子激光切割焊煙凈化設備
吹吸式煙塵凈化系統是在切割平臺一側安裝滑動吸風小車，另一側與吸風小車相對應的位置安裝一臺引流風機把煙塵吹向吸風小車，吸風滑動小車下部為方形吸風道，滑動吸風小車能夠在方形吸風道上隨切割機縱向移動。滑動吸風小車與切割槍頭安裝在切割機橫梁方向的同一直線上。利用切割平臺上的格柵板與被切割鋼板形成煙氣通道，將切割鋼板時產生的切割煙塵通過頂吸罩及滑動吸風小車吸風口，進入方形吸風道，*后進入濾筒除塵器進行凈化處理。
方形吸風道、滑動吸風小車是切割平臺的重要組成部分。工作時，密封皮帶在負壓的作用下緊緊地貼附在方形吸風道上方，起到密封作用。在滑動吸風小車內有兩個滾軸，密封皮帶從小車內穿過時被頂起。這樣煙塵通過滑動小車吸風口進入方形吸風道，進入濾筒除塵器。

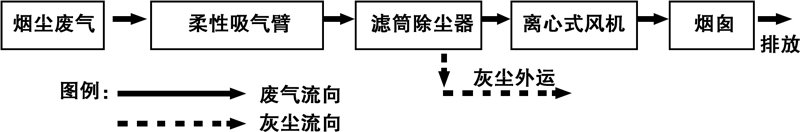

工藝流程圖：
流程說明：
焊接產生的煙塵廢氣由柔性吸氣臂瞬間捕集收集后，經采用漸變管徑式（目的是平衡管路末端風速風量）的主管道進入高效濾筒除塵器，煙塵廢氣在高效濾筒除塵器內被高效凈化濾件阻截凈化，部分大顆粒煙塵由于重力作用落入除塵器下部的灰斗，另一部分小顆粒煙塵在風機負壓作用下附著在濾件外側，脈沖閥在控制儀的控制下，每隔一定時間，自動對系統濾件由里至外進行反吹清灰，反吹過程中小顆粒粉塵落入灰斗內收集，灰斗內積累到一定量的粉塵后，需要外運處理。潔凈的氣體穿過濾件，進入排氣口，在離心式通風機的作用下由煙囪高空排入到大氣中。
