中型隔膜計量泵 DK系列
直接聯系
上海奔克環保科技有限公司
上海
面議
VKV
中型隔膜計量泵 DK系列
798
產品特點： 超大球閥，下降速度更快，密封性能更穩定。 日本大金PTFE合成隔膜。 用自潤滑軸承技術，摩擦部分永不卡死。 有PVC、PP、PVDF和不銹鋼304/316泵頭可以選擇 標配臺灣明椿或進口北譯減速電機
所屬類別 機械隔膜計量泵（臥式）
流量范圍：12-150L/h
壓力范圍：0-10Bar
應用領域：環保水處理、市政、電力、造紙、食品、醫療等相關領域
計量泵DK系列機體采用PPS材質，輕巧方便，強度及耐腐蝕性佳。精確的微量調整。構造上完全無泄漏，安全性高。泵在運行或停止的狀態中都可以手動調節流量
產品特點：
超大球閥，下降速度更快，密封性能更穩定。
日本大金PTFE合成隔膜。
用自潤滑軸承技術，摩擦部分永不卡死。
有PVC、PP、PVDF和不銹鋼304/316泵頭可以選擇
標配臺灣明椿或進口北譯減速電機
工作條件：
室內/室外
環境溫度：-10℃～ +45℃
介質溫度：PVC 45℃ 、PP 60℃ 、PVDF150℃
驅動方式：電機驅動
功率：100W
電源：單相110V、220V電容啟動馬達;三相220V、380V感應馬達
防護等級：IP55
NO | 零件名稱 | 數量 |
1 | 螺帽 | 2 |
2 | 軟管套環 | 2 |
3 | 軟管噴嘴 | 2 |
4 | 球導管 | 2 |
5 | 球閥 | 2 |
6 | 球座 | 2 |
7 | 小O型環 | 2 |
8 | 大O型環 | 2 |
9 | 前蓋 | 2 |
參數型號
型號 | 出口**壓力 | 流量 | 沖程 | 膜片直徑 | 電機功率 | 重量 | 連接方式 | |||
(Bar) | L/h | L/min | Stroke/min | mm | w | kg | 軟管mm | 硬管 | ||
DK | 12 | 10 | 12 | 0.20 | 47.3 | 65 | 100 | 7 | 內徑:9mm 外徑:15mm | DN15 |
20 | 10 | 20 | 0.33 | 47.3 | ||||||
34 | 10 | 34 | 0.57 | 47.3 | ||||||
43 | 10 | 43 | 0.72 | 56.8 | 84 | |||||
54 | 10 | 54 | 0.90 | 56.8 | ||||||
73 | 10 | 73 | 1.22 | 71 | ||||||
100 | 6 | 100 | 1.67 | 79 | ||||||
120 | 6 | 120 | 2.00 | 95 | ||||||
150 | 5 | 150 | 2.50 | 110 | ||||||
流量壓力參照表(常溫清水測試值)：
DK12 | 壓力(Bar) | 10 | 9 | 8 | 7 | 6 | 5 | 4 | 3 | 2 | 1 | 0 |
流量(L/h) | 13 | 18 | 22 | 24 | 25 | 26 | 27 | 28 | 29 | 29 | 30 | |
DK20 | 壓力(Bar) | 10 | 9 | 8 | 7 | 6 | 5 | 4 | 3 | 2 | 1 | 0 |
流量(L/h) | 27 | 30 | 32 | 33 | 34 | 35 | 36 | 37 | 39 | 40 | 40 | |
DK34 | 壓力(Bar) | 10 | 9 | 8 | 7 | 6 | 5 | 4 | 3 | 2 | 1 | 0 |
流量(L/h) | 34 | 34 | 35 | 36 | 37 | 37 | 39 | 40 | 42 | 44 | 48 | |
DK43 | 壓力(Bar) | 10 | 9 | 8 | 7 | 6 | 5 | 4 | 3 | 2 | 1 | 0 |
流量(L/h) | 44 | 45 | 45 | 46 | 47 | 48 | 48 | 49 | 49 | 51 | 55 | |
DK54 | 壓力(Bar) | 10 | 9 | 8 | 7 | 6 | 5 | 4 | 3 | 2 | 1 | 0 |
流量(L/h) | 47 | 48 | 48 | 49 | 50 | 51 | 52 | 53 | 54 | 55 | 69 | |
DK73 | 壓力(Bar) | 10 | 9 | 8 | 7 | 6 | 5 | 4 | 3 | 2 | 1 | 0 |
流量(L/h) | 70 | 71 | 72 | 73 | 73.8 | 74 | 76 | 76 | 77 | 79 | 94 | |
DK100 | 壓力(Bar) | 6 | 5 | 4 | 3 | 2 | 1 | 0 | - | - | - | - |
流量(L/h) | 82 | 82 | 84 | 86 | 88 | 94 | 110 | - | - | - | - | |
DK120 | 壓力(Bar) | 6 | 5 | 4 | 3 | 2 | 1 | 0 | - | - | - | - |
流量(L/h) | 97 | 97 | 98 | 100 | 101 | 103 | 124 | - | - | - | - | |
DK150 | 壓力(Bar) | 5 | 4 | 3 | 2 | 1 | 0 | - | - | - | - | - |
流量(L/h) | 130 | 134 | 135 | 138 | 139 | 158 | - | - | - | - | - |

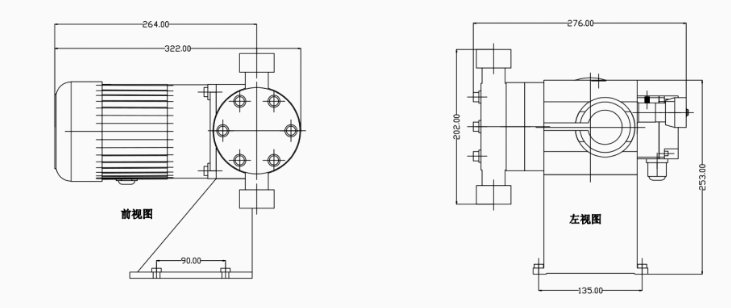

外型尺寸圖
