說明:

蝶閥是用隨閥桿一起轉動的蝶板作啟閉件，用以實現閥門的開啟、關閉與調節。蝶閥在管路中除了起到節斷和截留用外，近年來已經把密封性能作為評價的主要指標，收到市場青睞。另外，蝶閥還有體積小重量輕、結構簡單等優點，與同參數的閘閥比較，平均減重量達30%~50%，蝶板旋轉90°即可實現啟閉過程，又由于轉軸兩側蝶板受介質作用力近似相等，轉矩相反，因此啟閉力矩較小。

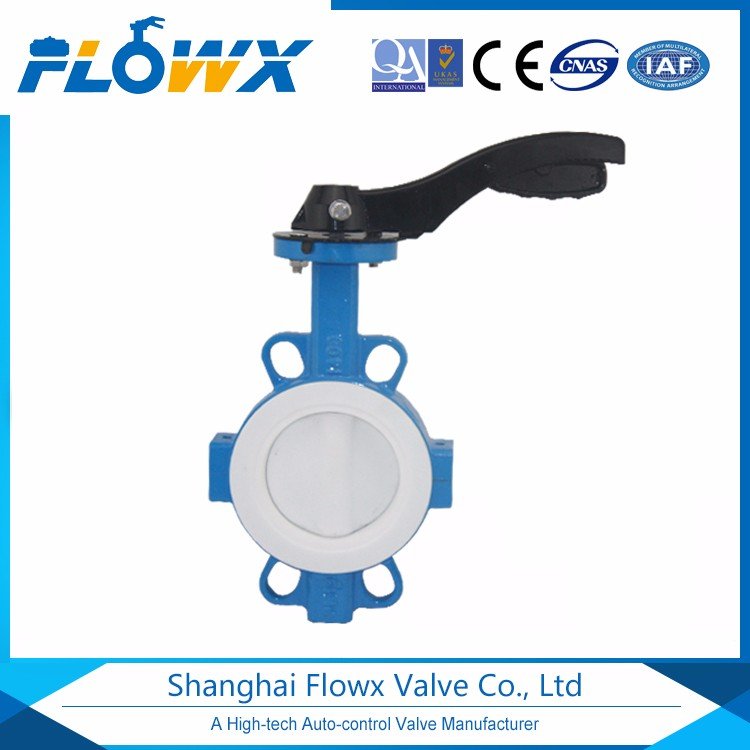

FLOWX推出的氟塑料襯里蝶閥系列

1、  其基本類型有兩種，即D71F4和D71F46（中線）全襯里型對夾式蝶閥，采用對分兩片式閥體組合，閥座與閥體內襯一體化，閥門工作時，只有全塑閥座與襯塑蝶板與介質接觸，產品可承受“除熔融堿金屬和元素氟”外的任何介質腐蝕，其中D71F46閥桿與蝶板鍛為一體，表面均勻覆一層FEP。閥體通道內表面光滑，流體阻力小，Cv值流通能力強，扭矩適中，采用四級密封結構并在密封面外配以耐溫抗老化的SI橡膠的彈性襯墊閥座，完全達到介質的零泄漏。

2、  由7上述型號擴展而成的D41F4和D41F46型法蘭連接蝶閥閥體全襯里，蝶板為不銹鋼的半襯里型蝶閥。

結構特點：

1、中線蝶閥為整個蝶板與閥座在360°圓周內同心（中線），具有雙向密封功能，壓力、流量可自由調節；

2、四級加載彈性密封，**保證了閥門內、外的零泄漏；

A.軸頭、蝶板圓周連接處的特殊過渡曲線與閥座的合理過盈；

B.軸頭端面采用彈性O型圈和軸肩剛性墊圈、彈性橡膠墊組合；

C.軸的徑向采用O型圈與金屬墊的組合；

D.閥座鑲在有彈性條的閥體槽內；

3、采用可調彈性彈子定位，定位準確，結構簡單。

設計規范:

遵循GB 12238，API609，MSS SP-67，MSS SP-68標準

PN10/PN16/25，鑄鐵閥體，

環氧樹脂涂層，EPDN閥座，帶執行器。

Butterfly valve”WAFER”type PN10/16/25,boby in cast iron G250+

Epoxy painting,EPDM seat,with actuator.

適用溫度：-15～+135℃

連接方式：對夾式、法蘭式（DIN/ANSI/JIS）

閥體材質：304、316、WCB、球墨鑄鐵、鋁合金

蝶板材質：球鐵鍍鎳、316、球鐵包尼龍、哈氏合金、鋁青銅、

雙向不銹鋼、球鐵硫化橡膠、球鐵覆蓋性陶瓷

密封材質：EPDM、PTFE、VITON、FPM

適用介質：水、氣體、油類、粉末顆粒、煙氣脫硫

驅動方式:

手動、蝸輪傳動、氣動、電動。

執行標準:
