ZJHP
直接聯系
永嘉慶達自控閥門有限公司
面議
ZJHP
3721
ZJHP精小型氣動薄膜單座調節閥，又稱氣動薄膜單座調節閥、氣動單座調節閥、單座調節閥，屬于氣動調節閥。由氣動多彈簧執行機構和精小型閥體組成。多彈簧執行機構高度低、重量輕、裝配簡便，精小型閥體結構緊湊、流道通暢，具有較大的流量系數。適用于泄漏量要求嚴格、閥前后壓差低及有一定粘度和含少量纖維介質的場合。 ZJHP精小型氣動薄膜單座調節閥，又稱氣動薄膜單座調節閥、氣動單座調節閥、單座調節閥，屬于氣動調節閥。
| 公稱通徑DN | 20 | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 | ||||||
| 閥座直徑do (mm) | 10 | 12 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 額定流量系數Kv | 直線 | 1.8 | 2.8 | 4.4 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 | 1000 | 1600 |
| 等百分比 | 1.6 | 2.5 | 4 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 6300 | 900 | 1400 | |
| 行程mm | 16 | 25 | 40 | 60 | 100 | ||||||||||||
| 公稱壓力(MPa) | 1.6，2.5、4.0、6.4MPa | ||||||||||||||||
| 閥體可選材質 | WCB、CF8,CF3,CF3M,CF8M | ||||||||||||||||
| 閥芯可選材質 | 304,316 | ||||||||||||||||
| 流量特性 | 等百分比特性，線性特性和快開特性 | ||||||||||||||||
| 基本誤差% | 不帶定位器±5% ,帶定位器±1% | ||||||||||||||||
| 回差% | 不帶定位器±3% ,帶定位器1% | ||||||||||||||||
| 死區% | 不帶定位器±3%,帶定位器0.4% | ||||||||||||||||
| 允許泄漏量 | ≤額定流量x10-4 | ||||||||||||||||
| 可調范圍 | 50:1 | ||||||||||||||||
| 環境溫度℃ | -40~+85 | ||||||||||||||||
| 公稱壓力/介質溫度/閥體材料 | 1.6MPa | 常溫-20℃~＋200℃/ 鑄鐵HT200 | |||||||||||||||
| 4.0MPa | 常溫-20℃~＋200℃/ 鑄鋼WCB, 鑄不銹鋼CF8,CF3 | ||||||||||||||||
| 中溫-40℃~＋450℃/ 鑄鋼WCB, 鑄不銹鋼CF8,CF3 | |||||||||||||||||
| 6.4MPa | 常溫-20℃~＋200℃ 鑄鋼WCB 鑄不銹鋼CF8,CF3 | ||||||||||||||||
| 中溫-40℃~＋450℃/ 鑄鋼WCB, 鑄不銹鋼CF8,CF3 | |||||||||||||||||
| 零件名稱 | 材料 | 溫度范圍 |
| 閥體上閥蓋 | HT200 | -20～200℃ |
| ZG230-450 | -40～450℃ | |
| ZG1Cr18Ni9Ti | -250～550℃ | |
| ZG0Cr18Ni12Mo2Ti | -250～550℃ | |
| 閥芯、閥座 | 1Cr18Ni9 | -250～550℃ |
| 0Cr18Ni12Mo2Ti | -250～550℃ | |
| 填 料 | 聚四氟乙烯 | -40～200℃ |
| 膜 片 | 丁晴橡膠夾增強滌淪織物 | |
| 壓縮彈簧 | 60Si2Mn | |
| 膜 蓋 | A3 |
閥體
| 型式 | 直通單座鑄造球型閥 |
| 公稱通徑 | 20、25、32、40、50、65、80、100、125、150、200mm |
| 公稱壓力 | PN1.6、4.0、6.4MPa |
| 法蘭標準 | JB/T79.1-94、79.2-94等 |
| 材料 | 鑄鋼(ZG230-450)、鑄不銹鋼(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti)等 |
| 上閥蓋 | 標準型-17～+230℃、散熱型+230～+450℃、低溫型-60～-196℃、波紋管密封型-40～+350℃ |
| 壓蓋型式 | 螺栓壓緊式 |
| 填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料 |

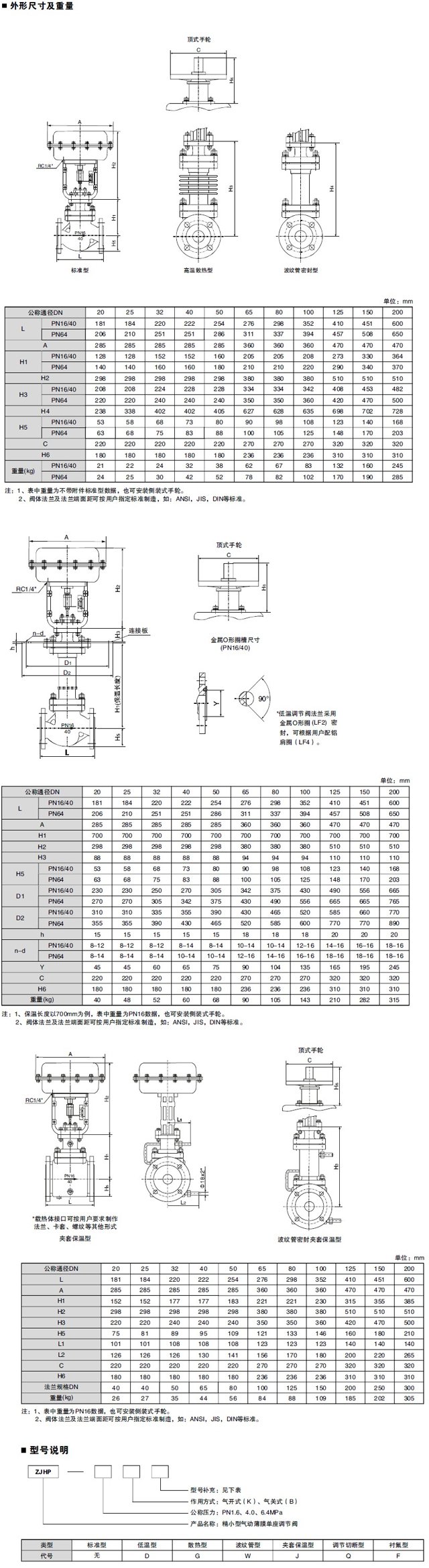

| 結構形式 | (詳見圖1~圖5) |
閥內組件
| 閥芯型式 | 單座柱塞型閥芯 |
| 流量特性 | >等百分比特性和線性特性 |
| 材料 | 不銹鋼(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等。 |
執行機構
| 型式 | ZHA/B多彈簧簿膜執行機構 | ||||
| 型號 | >ZHA/B-22 | >ZHA/B-23 | >ZHAB-34 | >ZHA/B-45 | >ZHA/B-56 |
| 有效面積cm2 | >350 | >350 | >560 | >900 | >1400 |
| 行程mm | >10、16 | >25 | >40 | >40、60 | >100 |
| 彈簧范圍Kpa | 20～100(標準)、20-60、60-100、40-200、80-240 | ||||
| 膜片材料 | 丁腈橡膠夾尼龍布、乙丙橡膠夾尼龍布 | ||||
| 供氣壓力 | 140～400KPa | ||||
| 氣源接口 | RC1/4" | ||||
| 環境溫度 | -30～+70℃ | ||||
閥作用型式
氣關式(B) — 失氣時閥位開(FO)；氣開式(K) — 失氣時閥位關(FC)
附件
定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
性能
| 項目 | 不帶定位器 | 帶定位器 | ||
| 基本誤差% | ±5.0 | ±2.5 | ||
| 回差% | ≤3.0 | ≤1.0 | ||
| 死 區% | ≤3.0 | ≤0.4 | ||
| 始終點偏差% | 氣開 | 始點 | ±2.5 | ±1.0 |
| 終點 | ±5.0 | ±1.0 | ||
| 氣關 | 始點 | ±5.0 | ±1.0 | |
| 終點 | ±2.5 | ±1.0 | ||
| 額定行程偏差% | ≤2.5 | |||
| 泄 露 量l/h | 0.01%×閥額定容量 | |||
| 可調范圍R | 30:01 | |||
額定流量系數Kv、額定行程、配用執行機構型號、允許壓差
| 公稱通徑DN(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |||
| 閥座直徑dN(mm) | 10 | 12 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| 額定流量系數Kv | 1.2 | 2 | 3.2 | 5 | 8 | 13 | 22 | 32 | 50 | 80 | 120 | 200 | 280 | 450 |
| 額定行程L(mm) | 10 | 16 | 25 | 40 | 60 | |||||||||
| 配用執行機構型號 | ZHA/B-22 | ZHA/B-23 | ZHA/B-34 | ZHA/B-45 | ||||||||||
注：1、允許壓差確定依據:)標準彈簧20-100KPa；2)閥關閉P2=0； 3)流向為底進高出；
2、對于波紋管密封調節閥，**允許壓差為1.0MPa，表中數值若小于1.0 MPa則不變,若大于1.0MPa則取1.0 MPa。
