KF
直接聯系
日揚電子科技（上海）有限公司
上海
面議
Htc日揚真空
KF
3589
--
select |

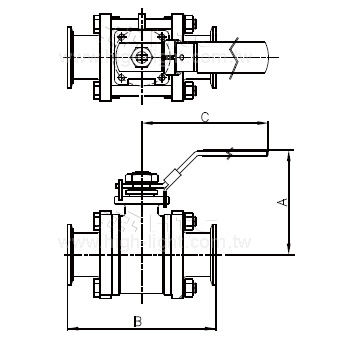

Model No. | KF16BV092 | KF25BV107 | KF40BV130 | KF50BV151 | KF80BV242 | KF100BV254 |
| Parts No. | 3201093101131 | 3201113101131 | 3201133101131 | 3201143101131 | 3201163101131 | 3201183101131 |
| A | 63 | 76 | 96 | 102 | 155 | 180 |
| B | 92 | 107 | 130 | 151 | 242 | 254 |
| C | 140 | 157 | 159 | 178 | 262 | 290 |
| Connector | KF16 | KF25 | KF40 | KF50 | KF80 | KF100 |
| Size"(mm) | 3/4"(19.05) | 1"(25.4) | 1.5"(38.1) | 2"(50.8) | 3"(76.2) | 4"(101.6) |
球閥規格
| 法蘭 | KF (NW) |
| 運作 | 1/4 Turn manual open and close |
| 連接材質 | SS316, Viton, PTFE |
| 泄漏率 | 9.0*10-7mbar.l/sec |
| **壓力 | 2 bar |
| 運行溫度 | 150oC MAX |
| 壓力范圍 | 2bar~1x10-4 mbar |
| 3/4" - 重量 | 0.6KG |
| 1" - 重量 | 1.2KG |
| 1.5" - 重量 | 2.4KG |
| 2" - 重量 | 3.8KG |

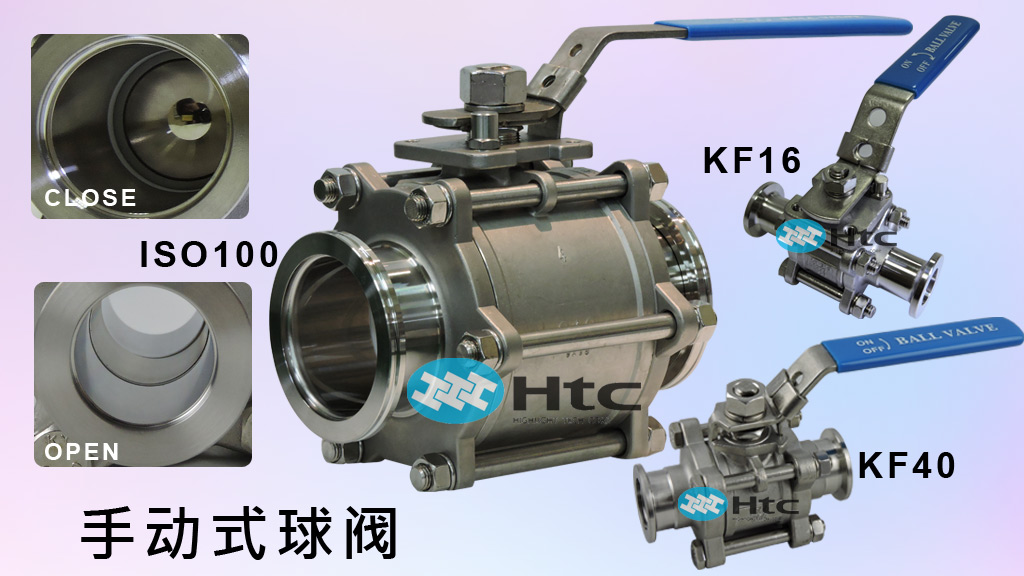

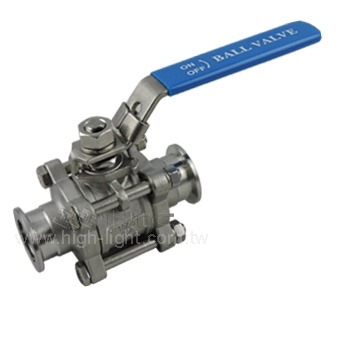

KF16-KF50真空球閥是一種耐用的氣體調節裝置, 能夠手動轉動90度開關達到完全的閉合作用
球閥的構造是在閥中央部位有一個球狀物來控制氣體經過
球狀物中間有開一個孔洞, 當此孔洞和球閥兩端接頭成一直線的時候氣體就能通過
當球閥關閉的狀態時, 這個孔洞方向和球閥兩端接頭垂直的, 氣體被塞閥阻擋就無法通過
球閥的結構簡單且堅固, 適用于污染比較多的真空裝置
球閥通常安裝在制程設備的真空腔體或真空幫浦的下游來隔離真空
球閥也適用在隔離真空計, 真空粗抽管線
食品工業制程管線和許多其他的工業小管路或輸氣管應用
日揚球閥有手動式, 氣動式和電動式驅動提供給不同客戶需求選用
