氣動球閥概述

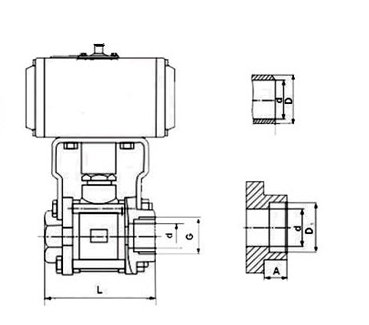

內螺紋連接球閥及對焊連接球閥分為整體式、兩段式及三段式。閥體鑄造采用先進工藝，結構合理、造型美觀。閥座采用彈性密封結構，密封可靠，啟閉輕松。閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖擊。可設置90°開關定位機構，根據需要加鎖以防止誤操作。內螺紋連接不堪閥及對焊連接球閥適用于PN1.0～4.0MPa,工作溫度-29～180℃（密封圈為增強聚四氟乙烯）或-29～300℃（密封圈為對位聚苯）的各種管路上，用于截斷或接通管路中的介質，選用不同的材質，可分別適用于水、蒸汽、油品、硝酸、醋酸、氨鹽水、中和水等多種介質。
氣動球閥閥門維護保養
1、閥門應存干燥通風的室內，通路兩端須堵塞。
2、長期存放的閥門應定期檢查，清除污物，氣動三片球閥并在加工面上涂防銹油。
3、氣動球閥安裝后，應定期進行檢查，主要檢查項目：
（1）密封面磨損情況。
（2）閥桿和閥桿螺母的梯形螺紋磨損情況。
（3）填料是否過時失效，如有損壞應及時更換。
（4）閥門檢修裝配后，應進行密封性能試驗
氣動執行器主要技術參數
氣動執行器 | 型號 | QW系列、AT系列、AW系列 |
氣源壓力 | 0.4 ～ 0.8 MPa | |
**回轉角度 | 90°～92° | |
回信器 | AC220V AC110V DC24V | |
控制信號 | 電信號：0～0Ma 4 ～20Ma 氣信號：0.02 ～0.1 MPa | |
控制氣源 | 潔凈、干燥壓縮空氣 | |
工作溫度 | -20℃ ～ +90℃ |
氣動執行器主要部件材料
零件名稱 | 缸體 | 端蓋 | 活塞 | 軸 | O型圈 | 指示軸 | 螺栓 |
QW系列 AT系列 | 鋁合金型材 （硬質陽極氧化） | 壓鑄鋁合金 （環氧樹脂噴涂） | 壓鑄鋁 | 鋼 （鍍鎳磷合金） | NBR | ABC | SUS304 |
AW系列 | 鑄鋼 （硬質陽極氧化） | 壓鑄鋁 | 鋼 （鍍鎳磷合金） | NBR | ABC | SUS304 |
