Q11H三片式鍛鋼球閥
直接聯系
上海依耐泵閥有限公司
上海
面議
依耐泵閥
Q11H三片式鍛鋼球閥
802
適用標準
1、設計和制造標準根據：BS5351 MSS SP-118;
2、連接端根據：
1）承插焊根據：ANSI B16.11;JB/T1751
2）螺紋端根據：ANSI B16.11;JB/T1751
3）對焊端根據：ANSI B16.25;JB/T12224
4）法蘭端根據：ANSI B16.5;JB79
3、檢驗與試驗根據：API 598;GB/T13927;JB/T9092
4、結構特征：三片式螺栓連接
5、材料標準根據：ANSI/ASTM
6、閥體主要材料：A105;LF2;F304(L);F316(L);F51
適用范圍
城建、化工、冶金、石油、制藥、食品、飲料、環保
結構

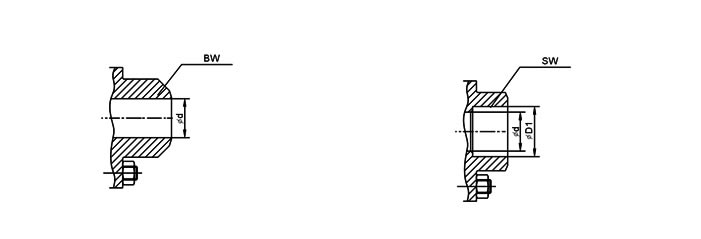

Q11H三片式鍛鋼球閥 結構圖1
Q11H三片式鍛鋼球閥 結構圖2
主要零件材質表
| 序號 | 零件名稱 | 材質 | |
| 1 | 閥體 Body | A105 | A304 |
| 2 | 密封圈 Sealing Ring | APTFE & PEEK | |
| 3 | 球體 Ball | F6 | F304 |
| 4 | 閥桿 Stem | 410 | 304 |
| 5 | O型圈 O-ring | VITON | |
| 6 | 墊片 Gasket | PTFE | |
| 7 | 螺栓 Bolt | B7 | B8 |
| 8 | 螺母 Nut | 2H | 8 |
| 9 | 薄型螺母 Flat nut | 8 | |
Class800、1500主要外型及連接尺寸表
| FP | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 11/4 | 1/2 | 2 |
| L | 92 | 92 | 92 | 111 | 127 | 140 | 152 | 152 |
| Class800 Class1500 | 6 6 | 9 9 | 13 13 | 19 18 | 25 23 | 32 28 | 38 35 | 49 49 |
| H | 70 | 70 | 70 | 80 | 80 | 105 | 105 | 115 |
| W | 125 | 125 | 125 | 215 | 215 | 250 | 250 | 290 |
| 重量 (Kg) Weight(Kg) | 2.5 2.5 | 2.4 2.4 | 2.3 2.5 | 3.4 3.7 | 6.4 5.8 | 6.4 6.8 | 11 11.5 | 13 13.7 |
