蓄能器式液控止回蝶閥
直接聯系
浙江偉光泵閥制造有限公司
浙江
面議
偉光泵閥
蓄能器式液控止回蝶閥
903
一、技術規范
一、基本參數 | |||||
公稱直徑 | 200~4000mm | ||||
公稱壓力 | 2.5~40 | ||||
強度試驗 | 1.5×PN | ||||
密封試驗 | 1.1×PN | ||||
工作介質 | 水、海水、油品、氣體等 | ||||
工作溫度 | ≤120° | ||||
二、標準與規范 | |||||
產品制造 | GB/T 14478-1993、 GB/T 12238-2008、 JB/T 8527-1997 | ||||
傳動裝置 | JB/T5299-1998 | ||||
閥門長度 | GB/T12221-2005 | ||||
試驗檢驗 | GB/T 14478-1997、GB/T 13927-1992 | ||||
質量保證 | ISO9001:2000 | ||||
三、啟閉參數 | |||||
口徑 | ＜1000 | ≥1000 | |||
開閥時間 | 15~60秒 | 25~120秒 | |||
關閥時間 （可調） | 快關 | 5~20 | 10~50秒 | ||
慢關 | 10~60 | 20~90秒 | |||
關閥角度
| 快關 | 70+10 | 70+10 | ||
慢關 | 20+10 | 20+10 | |||
四、電氣控制 | |||||
電控箱類型 | 普通型、防爆型 | ||||
動力電源 | AC380 V±10%/50HZ | ||||
控制電源 | AC220 V、DC220V、DC110V、DC24V | ||||
五、主要構件材料 | |||||
閥體材料 | 灰鑄鐵、球墨鑄鐵、碳素鋼 | ||||
蝶板材料 | 灰鑄鐵、球墨鑄鐵、碳素鋼 | ||||
閥座 | 堆焊銅合金、不銹鋼 | ||||
閥體密封圈 | 優質丁腈橡膠/不銹鋼+柔性石墨層疊 | ||||
閥軸材料 | 不銹鋼、碳素鋼鑲不銹鋼套 | ||||
填 料 | V形密封圈、柔性石墨 | ||||
軸 套 | 鋼背聚甲醛復合材料 | ||||
注：可采用其他有關標準和國外標準，法蘭尺寸可按用戶要求制造，但應在訂貨合同中寫明

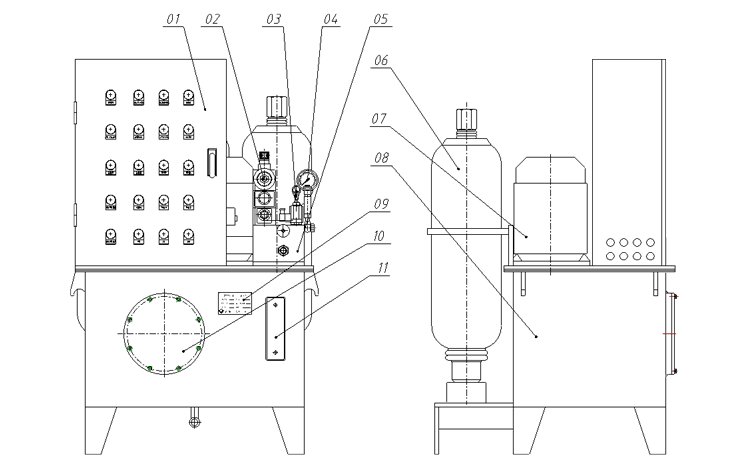

1、電控箱 2、電磁閥 3、手動泵 4、壓力表 5、集成模塊 6、蓄能器
7、油泵電機組 8、油箱 9、標牌 10、檢修孔 11、液位計
圖、蓄能器式液控蝶閥液壓站
蓄能器式液控緩閉蝶閥外形及連接尺寸圖
