水輪機液控蝶閥
直接聯系
浙江偉光泵閥制造有限公司
浙江
面議
偉光泵閥
水輪機液控蝶閥
896

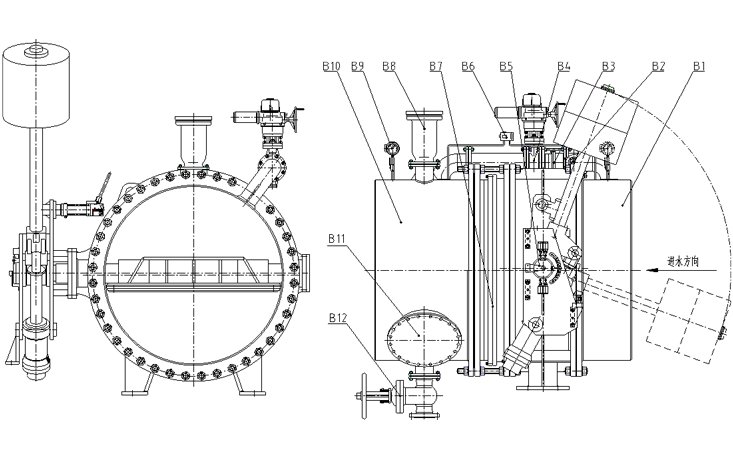

為實現水輪機自動化控制程序及現場安裝需要，一般工況下全套水輪機進口閥成套產品應由以下部件組成
1、閥前短管 2、手動檢修閥 3、旁通伸縮節 4、電動旁通閥 5、主閥 6、壓差控制器 7、主閥伸縮節
8、排氣閥 9、壓力表 10、閥后短管 11、檢修孔 12、排水閥
一、部件功能說明
1、 閥前及閥后短管（圖中1、10所示）由進水蝶閥與上游、下游壓力鋼管起連接作用的兩段帶法蘭的短管組成，一般閥后短管帶有進入門和旁通管出口、空氣閥、排水閥及差壓控制器等接口；閥前短管帶有旁通管入口接口。我廠一般根據合同的要求進行設計并提供相應的部件。
2、主閥伸縮節（圖中7所示）適用于工作溫度為-10～80℃的液體管道上，主要作用是在一定范圍內可伸縮調節閥門與管道的連接，是管網安裝的一種必需設備。
伸縮節由平法蘭、密封圈、壓板、伸縮短管及相應連接兩雙、螺母等零部件組成，通過伸縮管的伸縮可調整伸縮節的******結構尺寸和*小結構尺寸。為閥門的安裝、維修、更換等帶來極大的方便。
3、旁通系統（圖中2、3、4所示）一般安裝在旁通管上，主要作用是截?cái)嗷蜻B通介質，包括手動旁通閥和電動旁通閥各一個，在主閥開啟前起到平壓的作用。
4、空氣閥（圖中8所示）主要作用是當蝸殼及進水閥后的壓力鋼管充水時，排出空氣，以免運行時因蝸殼及鋼管內存在大量空氣而造成氣蝕現象。
5、排水閥（圖中12所示），檢修時可排除蝸殼前所積存的水。一般排污閥采用閘閥、蝶閥、球閥。
6、差壓控制器（圖中6所示）主要作用是當需要進水閥開啟時，檢測進水閥上、下游壓力是否平壓。
7、壓力表（圖中9所示），用于觀測閥門前后壓力。
8、進人孔（圖中11所示），檢修時人可從此門進入。
