Z44Y型鋼制平行式雙閘板手動閘閥 PN16～PN160

Z44Y、Z44H型鋼制平行式雙閘板手動閘閥 PN16～PN160

直接聯系

上海正興閥門制造有限公司

上海

產品規格型號

參考報價：

面議

品牌：

正興閥門

型號：

Z44Y、Z44H型鋼制平行式雙閘板手動閘閥 PN16～PN160

關注度：

340

產品介紹

產品性能參數:

Z44Y、Z44H 型鋼制平行式雙閘板手動閘閥 PN16～PN160性能參數
型號	PN	工作壓力/MPa	適用溫度/℃	適用介質
Z44H-16C～160C	16～160	1.6～16.0	≤425	天然氣、水、蒸汽、油品
Z44Y-16C～160C			≤425	天然氣、水、蒸汽、油品
Z44Y-16I～160I			≤550	水、蒸汽、油品
Z44Y-16P～160P			≤150	硝酸類
Z44Y-16R～160R			≤150	醋酸類

產品零部件材料:

Z44Y、Z44H 型鋼制平行式雙閘板手動閘閥 PN16～PN160零部件材料
型號	材料
型號	閥體、閥蓋、閘板	閥桿	密封面	填料
Z44H-16C～160C	碳素鋼	鉻不銹鋼	堆焊不銹鋼	柔性石墨
Z44Y-16C～160C	碳素鋼	鉻不銹鋼	堆焊鈷鉻鎢硬質合金
Z44Y-16I～160I	鉻鉬鋼	鉻鉬鋼
Z44Y-16P～160P	鉻鉬鈦鋼	鉻鉬鈦鋼		柔性石墨或聚四氟乙烯
Z44Y-16R～160R	鉻鎳鉬鈦鋼	鉻鎳鉬鈦鋼		柔性石墨或聚四氟乙烯

產品外形結構尺寸:

Z44H-16C、Z44Y-16C 型鋼制平行式雙閘板手動閘閥外形結構尺寸（mm）
DN	DN/in	L	D	H	H1	D0	重量/kg
40	1 3/4	240	145	375	420	250	21
50	2	250	160	375	430	250	23
65	2 1/2	270	180	445	517	300	37
80	3	280	195	445	530	300	39
100	4	300	215	510	510	300	52
125	5	325	245	665	800	350	100
150	6	350	280	658	818	350	119
200	8	400	335	681	891	400	186
250	10	450	405	870	1130	450	263
300	12	500	460	870	1130	500	385
350	14	550	520	920	1280	550	514
400	16	600	580	1040	1450	700	800
450	18	650	640	1140	1600	700	1060
500	20	700	705	1290	1800	700	1450
600	24	800	840	1490	2100	900	1750
700	28	900	910	2420	3130	900	2160
800	32	1000	1020	1890	2700	900	2470

Z44H-25C、Z44Y-25C 型鋼制平行式雙閘板手動閘閥外形結構尺寸（mm）
DN	DN/in	L	D	H	H1	D0	重量/kg
40	1 3/4	240	145	385	430	250	21
50	2	250	160	390	430	250	24
65	2 1/2	270	180	445	517	300	37
80	3	280	195	450	530	300	38
100	4	300	230	510	620	300	58
125	5	325	270	665	800	350	100
150	6	350	300	685	818	350	119
200	8	400	360	690	891	400	197
250	10	450	425	870	1130	450	287
300	12	500	485	990	1300	500	385
350	14	550	550	920	1280	550	514
400	16	600	610	1040	1450	700	800
450	18	650	660	1140	1600	700	1060
500	20	700	730	1290	1800	700	1450
600	24	800	840	1490	2100	900	1750
700	28	900	955	1690	2400	900	2160
800	32	1000	1070	1890	2700	900	2470

Z44H-40C、Z44Y-40C 型鋼制平行式雙閘板手動閘閥外形結構尺寸（mm）
DN	DN/in	L	D	H	H1	D0	重量/kg
40	1 3/4	240	145	391	435	250	26
50	2	250	160	395	450	250	30
65	2 1/2	280	180	458	530	300	43
80	3	310	195	477	565	300	62
100	4	350	230	530	640	300	82
125	5	400	270	605	740	350	115
150	6	450	300	725	885	350	145
200	8	550	375	905	1115	400	210
250	10	650	445	1035	1295	450	315
300	12	750	510	1135	1445	500	400
350	14	850	570	1220	1580	550	550
400	16	950	655	1340	1750	700	900
450	18	1050	680	1440	1900	700	1240
500	20	1150	755	1590	2100	700	1900

Z44H-63C、Z44Y-63C 型鋼制平行式雙閘板手動閘閥外形結構尺寸（mm）
DN	DN/in	L	D	H	H1	D0	重量/kg
40	1 3/4	240	165	391	435	250	32
50	2	250	175	395	450	250	42
65	2 1/2	280	200	458	530	300	55
80	3	310	210	477	565	300	80
100	4	350	250	530	640	300	120
125	5	400	295	605	740	350	170
150	6	450	340	720	885	350	245
200	8	550	405	925	1135	450	415
250	10	650	470	1075	1335	450	415
300	12	750	530	1135	1445	500	505
350	14	850	595	1220	1580	550	650
400	16	950	670	1340	1750	700	1200

Z44H-100C、Z44Y-100C 型鋼制平行式雙閘板手動閘閥外形結構尺寸（mm）
DN	DN/in	L	D	H	H1	D0	重量/kg
40	1 3/4	240	165	406	450	250	42
50	2	250	195	410	450	250	52
65	2 1/2	280	220	478	550	250	68
80	3	310	230	512	600	300	101
100	4	350	265	566	670	300	180
125	5	400	310	745	880	350	275
150	6	450	350	825	985	350	350
200	8	550	430	990	1200	400	408
250	10	650	500	1090	1350	450	505
300	12	750	585	1336	1646	450	670
350	14	850	655	2660	—	—	—
400	16	950	715	2950	—	—	—

Z44H-160C、Z44Y-160C 型鋼制平行式雙閘板手動閘閥外形結構尺寸（mm）
DN	DN/in	L	D	H	H1	D0	重量/kg
40	1 3/4	260	175	395	351	320	66
50	2	300	215	612	557	360	89
65	2 1/2	340	245	677	605	360	123
80	3	390	260	685	610	400	236
100	4	450	300	751	641	450	—
125	5	525	355	868	733	560	—
150	6	600	390	997	837	640	—
200	8	750	480	1221	1011	720	—
250	10	900	580	—	—	—	—
300	12	1050	665	—	—	—	—

安裝注意事項及要點:

1、手輪、手柄及傳動機構均不允許作起吊用，并嚴禁碰撞。
2、雙閘板閘閥應垂直安裝（即閥桿處于垂直位置,手輪在頂部)。
3、帶有旁通閥的閘閥在開啟前應先打開旁通閥（以平衡進出口的壓差及減小開啟力)。
4、帶傳動機構的閘閥，按產品使用說明書的規定安裝。
5、如果閥門經常開關使用,每月至少潤滑一次。
6、安裝位置、高度、進出口方向必須符合設計要求，連接應牢固緊密。
7、安裝在保溫管道上的各類手動閥門，手柄均不得向下。
8、帶傳動機構的閘閥，按產品使用說明書的規定安裝。
9、閥門安裝前必須進行外觀檢查，閥門的銘牌應符合現行國家標準《通用閥門標志》GB12220的規定。對于工作壓力大于1.0MPa及在主干管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗，合格后方準使用。強度試驗時，試驗壓力為公稱壓力的1.5倍，持續時間不少于5min，閥門殼體、填料應無滲漏為合格。嚴密性試驗時，試驗壓力為公稱壓力的1.1倍；試驗壓力在試驗持續的時間應符合GB50243標準要求，以閥瓣密封面無滲漏為合格。

閥門選型單元解析：

根據管路系統設計的需要和各類閥門的自身特性及安裝使用等因素決定采用何種閥門。

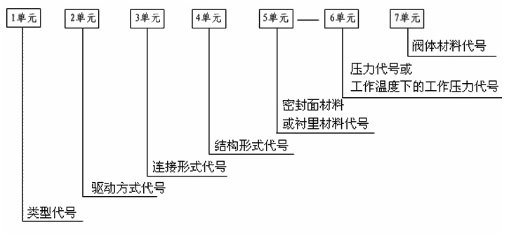

1	2	3	4	5	6	7
1、類型代號
2、驅動方式代號
3、連接形式代號
4、結構形式代號
5、密封面材料或襯里材料代號
6、壓力代號或工作溫度下的工作壓力
7、閥體材料代號

1單元=閥門類型代號：

閥門類型	代號	閥門類型	代號
安全閥	A	球閥	Q
蝶閥	D	疏水閥	S
隔膜閥	G	調節閥	T
止回閥	H	柱塞閥	U
截止閥	J	旋塞閥	X
節流閥	L	減壓閥	Y
排污閥	P	閘閥	Z

2單元=驅動方式代號：

根據閥門參數、功能、操作要求和現場條件等選擇閥門傳動方式。我公司可為用戶提供、手動、電動、氣動、液動、電磁、自動等各種類型的閥門，也可按用戶要求選配。驅動方式代號：

驅動方式	代號	驅動方式	代號
電磁	0	錐齒輪	5
電磁－液動	1	氣動	6
電－液動	2	液動	7
渦輪	3	氣－液動	8
正齒輪	4	電動	9

注：①、代號1、代號2及代號8是用在閥門啟閉時，需有兩種動力源同時對閥門進行操作。②、安全閥、液壓閥、輸水閥、手動手輪直接連接閥桿操作結構形式的閥門，本代號省略不表示。③、對于氣動或液動：常開式用6K、7K表示；常閉式用6B、7B表示；氣動帶手動用6S表示、防爆電動用9B表示

3單元=連接方式代號：

根據閥門使用工況及安裝要求選擇不同的連接方式，一般有螺紋連接，法蘭連接，對焊連接，對夾連接等。連接形式代號：

連接形式	代號	連接形式	代號
內螺紋	1	對焊接	6b
外螺紋	2	對夾	7
法蘭	4	卡箍	8
承插焊	6s	卡套	9

結構長度：用戶無特殊要求，按該閥執行的設計標準（GB、API、ANSI、BS等）中的規定制造。參照本公司為您提供的參數《產品連接尺寸》

4單元=結構形式代號(包括前3單元內容匯總)：

閥門的型號編制方法：

閥門的型號編制由7個單元組成，其含量如圖所示：公稱壓力號用阿拉伯數字表示，其數值是以兆帕（MPa）為單位的公稱壓力值的10倍，用于電站工業的閥門，當介質**溫度超過530℃時，其數值以兆帕（MPa）為單位的工作壓力值的10倍。參照JB4018-85標準，型號編制方法如下：

代號		0	1	2	3	4	5	6	7	8	9
傳動方式		電磁動	電磁液動	電液動	蝸輪	直齒輪	錐齒輪	氣動	液動	氣-液動	電動
連接形式			內螺紋	外螺紋		法蘭		焊接	對夾	卡籀	卡套
類型代號		結構形式
閘閥	Z	明桿					暗桿
		楔式			平行式		楔式		平行式
		彈性閘板	剛性
			單閘板	雙閘板	單閘板	雙閘板	單閘板	雙閘板	單閘板	雙閘板
截止閥	J		直通式		三通式	直角式	直流式	平衡
節流閥	L							直通式	直角式
球閥	Q		浮動球					固定	球
			直通式	Y型三通式		L形三通式	T型三通式	四通式	直通式
蝶閥	D	杠桿式	垂直板式		斜板式
隔膜閥	G		屋脊式		截止式	直流板式		直通式	閘板式	角式Y形	角式T形
旋塞閥	X				填料式
					直通式	T形三通式	四通式		L直通式	T形三通式	直通
止回閥	H		升降式			旋啟式					蝶形
			直通式	立式		單瓣	多瓣	雙瓣
安全閥	A	彈簧									脈沖式
		封閉			不封閉	封閉	不封閉
		帶散熱片全啟式	微啟式	全啟式	帶扳手		杠桿式	帶控制機構	帶扳手
					雙彈簧微啟式	全啟式		全啟十	微啟式	全啟式
減壓閥	Y		薄摸式	彈簧薄摸式	活塞式	波紋管式	杠桿式
疏水閥	S		浮球式				鐘形浮子式		雙金屬片式	脈沖式	圓盤式

5單元=密封面或襯里材料代號：

密封面或襯里材料	代號	密封面或襯里材料	代號
錫基軸承合金（巴氏合金）	B	尼龍塑料	N
搪瓷	C	滲硼鋼	P
滲氮鋼	D	襯鉛	Q
氟塑料	F	奧氏體不銹鋼	R
陶瓷	G	塑料	S
Cr13系不銹鋼	H	銅合金	T
襯膠	J	橡膠	X
蒙乃爾合金	M	硬質合金	Y

注：①、除隔膜閥外、當密封副的密封面材料不同時，以硬密度的材料表示。②、閥門密封副材料均為閥門的本體材料時，閥座密封面材料代號用“W”表示。

6單元=壓力代號或工作溫度下的工作壓力代號：

閥門指定溫度下的工作壓力，是供參考用的圓整數值，分為不同級別，用PN表示，按GB/T1048-1990規定，國標閥門單位為MPa,磅級閥門用LB表示。以下的公稱壓力 PN 數值依據 GB/T 1048-2004 標準。PN：與管道系統元件的力學性能和尺寸特性相關、用于參考的字母和數字組合的標識。它由字母 PN 和后跟無因次的數字組成
PN 數值應從以下系列種選擇：

DIN 系列	ANSI 系列
PN2.5	PN20
PN6	PN50
PN10	PN110
PN16	PN150
PN25	PN260
PN40	PN420
PN63
PN100

注：必要時允許選用其他 PN 數值公稱壓力 (PN)

7單元=閥體材料代號：

閥體材料	代號	閥體材料	代號
碳鋼	C	球墨鑄鐵	Q
Cr13系不銹鋼	H	0Cr17Ni12Mo2系不銹鋼	R
1Cr5Mo鉻鉬鋼	I	0Cr17Ni14Mo2系不銹鋼	RL
15CrMo鉻鉬鋼	H	塑料	S
可鍛鑄鐵	K	銅及銅合金	T
鋁合金	L	鈦及鈦合金	Ti
0Cr18Ni9系不銹鋼	P	鉻鉬釩鋼	V
0Cr19Ni10系不銹鋼	PL	灰鑄鐵	Z

常用閥體材料代號:

代號	I	C	P	R	V
閥體材料	Cr5Mo C5	WCB 25 A105	1Cr18Ni9Ti ZG1Cr8Ni9Ti CF8(304) CF3(304L)	1Cr18Ni12Mo2Ti ZG1Cr8Ni12Mo 2Ti CF8M(316) CF3M(316L)	12Cr1MoV ZG15CrMo1V ZG20CrMoV WC6 WC9

注：用戶應根據本所產品型號所訂貨，如有特殊要求，請在訂貨合同中予以說明。

閥門材料性能:

注*：主要依據 JB/T 5300-1991 標準編制制造！

閥體材料	適用公稱壓力/MPa	適用溫度/℃	適用介質
灰鑄鐵	≤10	－10～200	水、蒸汽、空氣、煤氣及油類等介質
可鍛鑄鐵	≤25	－30～300	水、蒸汽、空氣及油類等介質
球墨鑄鐵	≤40	－30～350	水、蒸汽、空氣及油類等介質
銅合金	≤25	－40～250	水、海水、氧氣、空氣及油類等介質
碳素鋼	≤320	－30～450	水、蒸汽、空氣、氫氣、氨、氮及石油產品等介質
高溫鋼	≤16	≤550	蒸汽及石油產品
低溫鋼	≤64	≥－196	乙烯、丙烯、液態天然氣及液氮等介質
不銹耐酸鋼	≤64	≤200	硝酸、醋酸等介質

除了上述選型單元外，還需公稱通徑：

DN：用于管道系統元件的字母和數字組合的尺寸標識。它由字母DN和后跟無因次的整數數字組成。這個數字與端部連接件的孔徑或外徑（單位：mm）等特征尺寸直接相關。優先選用的 DN 數值如下：

1.管件尺寸英寸毫米對照表：

管件尺寸英寸毫米對照表
直徑英寸	1/4″	3/8″	1/2″	3/4″	1″	1.2″	1.5″	2″	2.5″
通徑毫米	DN8	DN10	DN15	DN20	DN25	DN32	DN40	DN50	DN65
外徑毫米	13.7	17.14	21.3	26.7	33.4	42.2	48.3	60.3	73
直徑英寸	3″	4″	5″	6″	8″	10″	12″	14″	16″
直徑毫米	DN80	DN100	DN125	DN150	DN200	DN250	DN300	DN350	DN400
外徑毫米	88.9	114.3	141.3	168.3	219.1	273	323.8	355.6	406.4
注：1 英寸=25.4毫米 =8英分 1分=1/8″ 2分=1/4″ 3分=3/8″ 4分=1/2″ 6分=3/4″ 8分=1″

2.對于多大的水管該用多大的閥門口徑（接口）做了詳細對照，見下表:

管子通徑DN（公稱直徑）對應管子外徑Ф（mm）：
公稱直徑	DN15	DN20	DN25	DN32	DN40	DN50	DN65	DN80	DN100	DN125
小直徑系列	Ф18	Ф25	Ф32	Ф38	Ф45	Ф57	Ф73	Ф89	Ф108	Ф133
大直徑系列	Ф22	Ф27	Ф34	Ф42	Ф48	Ф60	Ф76	Ф89	Ф114	Ф140
公稱直徑	DN150	DN200	DN250	DN300	DN350	DN400	DN450	N500	DN600
小直徑系列	Ф159	Ф219	Ф273	Ф324	Ф360	Ф406	Ф457	Ф508	Ф610
大直徑系列	Ф168	Ф219	Ф273	Ф325	Ф377	Ф426	Ф480	Ф530	Ф630
公稱直徑	DN700	DN800	DN900	DN1000	DN1200	DN1400	DN1600	N1800	DN2000
直徑系列	Ф720	Ф820	Ф920	Ф1020	Ф1220	Ф1420	Ф1620	Ф1820	Ф2020

3.對于多大的水管（大外徑）該用多大的閥門口徑（接口）做了詳細對照，見下表：

管子通徑DN（公稱直徑）對應管子外徑Ф（mm）
壓力	匹配管子外徑		公稱壓力	匹配管子外徑
壓力	大外徑系列外徑	小外徑系列外徑		大外徑系列外徑	小外徑系列外徑
DN15	Φ22	Φ18	DN125	Φ140	Φ133
DN20	Φ27	Φ25	DN150	Φ168	Φ159
DN25	Φ34	Φ32	DN200	Φ219	Φ219
DN32	Φ42	Φ38	DN250	Φ273	Φ273
DN40	Φ48	Φ45	DN300	Φ324	Φ325
DN50	Φ60	Φ57	DN350	Φ356	Φ377
DN65	Φ76	Φ73	DN400	Φ406	Φ426
DN80	Φ89	Φ89	DN450	Φ457	Φ480
DN100	Φ114	Φ108	DN500	Φ508	Φ530

按GB/T1047的規定來選定，以DN表示，單位為mm，磅級閥門用NPS表示，單位為(in)。

具有其他功能作用閥門的表示代號：

第二功能作用名稱	代號	第二功能作用名稱	代號
低溫型	D	緩閉型	H
保溫型	B	排渣型	P
波紋管型	W	吹掃型	C
伸縮法蘭型	S	防火型	F
V形球型	V	快速型	Q

帶有特異結構閥門的角標代號：

特異結構名稱	代號	特異結構名稱	代號
刀型平板閘閥	D	水封型	S
帶導流孔型閘閥	K	不帶導流孔型閘閥	W

型號和名稱編制方法示例：

（1）球閥、電動、法蘭連接、浮動直通式、四氟軟密封、16公斤壓力、不銹鋼304閥體	型號為：Q941F-16P
（2）蝶閥、氣動、對夾連接、垂直板式、橡膠軟密封、16公斤壓力、球墨鑄鐵閥體	型號為：D671X-10Q
（3）止回閥、法蘭連接、立式升降式、合金鋼硬密封、40公斤壓力、碳鋼閥體	型號為：H42H-40C
（4）球閥、渦輪傳動、法蘭連接、固定直通式、硬質合金鋼密封、100公斤壓力、碳鋼閥體	型號為：Q347H-100C
（5）截止閥、氣動、法蘭連接、直通式、合金鋼密封、64公斤壓力、不銹鋼316材質	型號為：J641H-64R

產品說明:

Z44Y、Z44H 型鋼制平行式雙閘板手動閘閥 PN16～PN160傳動方式為手動,連接方式為法蘭連接,閥門為明桿平行式剛性雙閘板，閥座密封面材料為堆焊不銹鋼（Z44H）、堆焊硬質合金（Z44Y），公稱壓力 PN16～PN160，閥體材料為碳素鋼（Z44H-16C～160C Z44Y-16C～160C）、鉻鉬鋼（Z44Y-16I～160I）、不銹鋼（Z44Y-16P～160P Z44Y-16R～160R）的閘閥。

獲取更多信息，請訪上海正興閥門制造有限公司網站
