JXWNP-WJS-1型
直接聯系
上海中晨數字技術設備有限公司
中國
1-5萬元
上海金相環境科技有限公司
JXWNP-WJS-1型
8658
JXWNP-WJS-1型水下在線微米氣泡實時動態觀測系統正是為了解決科研生產實踐中“水下”“在線實時”“動態”“可甄別”這幾個關鍵詞而開發的檢測設備：適用在流體環境中觀測懸浮的微米級顆粒、膠體、氣泡類物質，進行在線、連續、原位地觀測。由于采用顯微實像技術，檢測結果是“所見即所得”，還可甄別顆粒、膠體、氣泡類物質，該設備大大豐富了易失樣品的觀測、檢驗手段，幫助我們更為簡易地了解此類微小物體的生成、運動、作用模式。
近年來，微納米氣泡的很多優異功能被發現，如比表面積大、停留時間長、界面zeta電位高等。除了其本身的性質外，由這些性質產生的效果也很獨特，如自身增壓溶解、產生自由基、強化傳質效率等，因此微納米氣泡在環境保護、農業、膠片制作、醫學診斷與治療、浮選、污水處理、土壤改良、采油及冶金工業等諸多領域中得到很好的應用，在美日中德等世界各國發展迅猛，萬億市場可期。
JXWNP-WJS-H 型水下在線微米氣泡實時動態觀測系統
（圖1）
什么是微納米氣泡

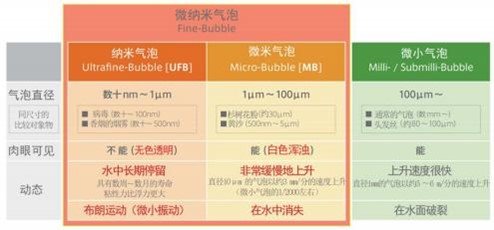

按照國際標準化組織（ISO）的定義，微納米氣泡（Fine Bubble）就是液體中直徑小于 100微米的氣泡，根據氣泡的大小又分為微米尺寸的微米氣泡（Micro-Bubble；MB）和納米尺寸的納米氣泡（ Ultrafine-Bubble；UFB）兩種。微納米氣泡之所以單獨分為一類，是因為它和一般見到的毫米級微小 氣泡（Milli-Bubble）具有截然不同的特點，參見圖 2。
（圖2）
近年來，微納米氣泡的很多優異功能被發現，如比表面積大、停留時間長、界面 zeta 電位高等。除了 其本身的性質外，由這些性質產生的效果也很獨特，如自身增壓溶解、產生自由基、強化傳質效率等，因 此微納米氣泡在環境保護、農業、膠片制作、醫學診斷與治療、浮選、污水處理、土壤改良、采油及冶金 工業等諸多領域中得到很好的應用，在美日中德等世界各國發展迅猛，萬億市場可期。
2013 年，國際標準化組織（ISO）設立新的技術委員會-微泡技術委員會、以及相應的標準組：ISO/TC281。2018 年 10 月，中國顆粒學會微納氣泡專業委員會成立。2019 年 11 月，國家標準化管理委 員會決定成立全國微細氣泡技術標準化委員會。
JXWNP-WJS-H 型水下在線微米氣泡實時動態觀測系統
微納米氣泡技術的應用場景極其豐富：水產養殖、栽培、灌溉、施肥、膜生物反應器、含塑料廢水處 理、穩定塘、城市污水處理、固-液和液-液分離污水處理設備、牛奶廠廢水、肉加工廠、高爾夫球場水塘、 啤酒廠污水處理、增氧泥漿細菌分解池、蝦場、池塘瀉湖、藻類控制、養牛場、魚類運輸、魚類保鮮、環 境保護、農業、浮選、污水處理、土壤改良、蔬菜種植、無土栽培、納米氣泡洗浴花灑、納米氣泡水龍頭、 醫療、健康養生，等等。
正因為微納米技術應用廣泛，制備方法多樣、發生設備多種，微納米氣泡直徑不同性能效用差別巨大， 因此人們迫切希望有檢測微納米氣泡直徑的設備。 目前有一些實驗室儀器可以檢測到水樣中微納米氣泡的 直徑，但是當微納米氣泡水樣從科研生產實踐的實體中取出，送往實驗室的途中，微米級氣泡基本散失、 納米級氣泡也有部分滅失和狀態改變，檢測結果不能反映科研生產的實踐水體中微納米氣泡的真實作用狀態，使得科研沒有實時數據支撐，也就無法量化指導生產實踐中氣泡尺寸控制的較好效果狀態。
JXWNP-WJS-H 型水下在線微米氣泡實時動態觀測系統（納米氣泡另有型號），正是為了解決科研生 產實踐中、“水下”“在線實時”“動態”“可甄別”這幾個關鍵詞而開發的檢測設備。
JXWNP-WJS-H 型水下在線微米氣泡實時動態觀測系統適用在流體環境中觀測懸浮的微米級顆粒、膠 體、氣泡類物質，進行在線、連續、原位地觀測。由于采用顯微實像技術，檢測結果完全是“所見即所得”， 不僅數據真實可靠，還可甄別顆粒、膠體、氣泡類物質，比如測量氣泡時可以采用“含孔自動切分分析” 手段自動排除固體顆粒、膠體等干擾物質。該設備大大豐富了易失樣品的觀測、檢驗手段，幫助我們更為 簡易地了解此類微小物體的生成、運動、作用模式。
該設備同樣廣泛適用于纖維工業、油脂、造紙、墨水、食品、橡膠、合成樹脂、制藥、采油、石油及 其它高分子工業等的各種液體微粒懸浮體系，是大專院校、工礦企業等單位在科研生產實踐過程中在線監 視和控制產品性能，穩定及提高產品質量的新型手段。
該設備具有結構緊湊、使用維護方便，觀測迅速、結果可靠等特點。
（圖 3）
主要技術指標
圖像分辨率：0.6～4 微米/像素
測量范圍：1 微～100 微米（其實數百微米也可測量，這個范圍是考慮 ISO關于微氣泡的定義）
物距：13 毫米（外殼*外層玻片到觀測樣品的距離）
變倍：0.7～4.5 物理變倍、9 檔電動變倍
CCD 攝像頭：60 幀～2000 幀
***注：高速攝影需要配套專業軟件、高亮燈光以及固態硬盤
外形尺寸 L ×W × H ：200×150×450（毫米） 防水：機頭 IPX7
儀器重童：約 7 公斤
電源：AC 220V ±10 %，50Hz ±1% 配套專業影像分析軟件

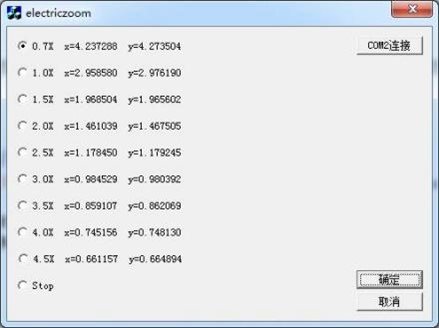

（圖 4）軟件設置界面-放大倍率可調
設備構成和工作原理
1 、設備構成
儀器主體由CCD 攝像頭，顯微放大鏡頭，密閉透明外殼，防水數據線和機電控制箱組成。 并配備微機工作站，專業測量軟件進行圖像采集和分析。
2 、工作原理
儀器使用針對環境的結構設計，保證密閉環境下的密封、防蝕的工作需求。通過在液體中的顯微鏡頭獲得 實時的樣品圖像。圖像傳至微機工作站中對圖像進行篩選分辨，測量，統計數據。
示例
提示1、氣源為空氣時，可以直接在環境中采集氣源；氣源為純氧、臭氧、氫氣時，需要準備好相應的氣 源鋼瓶或發生器。
提示2、200 幀/秒及以上的高速攝影需要高亮光源；計算機需要配固態硬盤。
（圖 5 打開測量圖片）

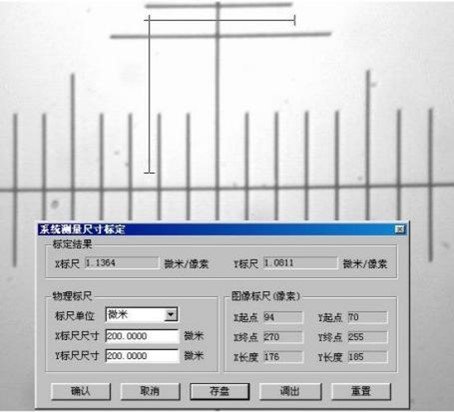

（圖 6 標定圖片）

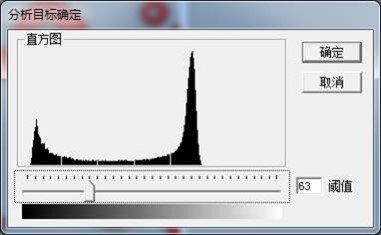

（圖 7 單閾值目標選?。?/span>

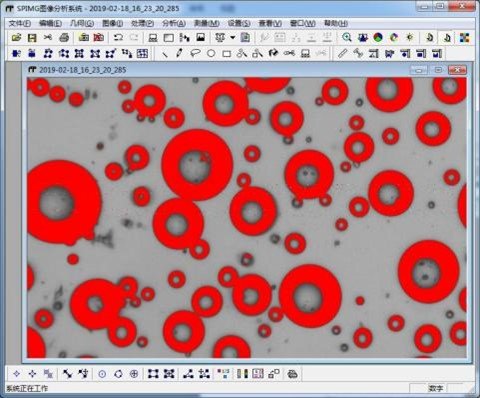

（圖 8 分析目標選取并著色）
（圖 9 目標分析選項）
（圖 10 自動切分分析）

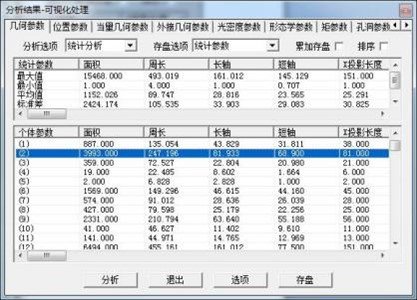

（圖 11 分析結果參數列表）
以上產品由上海中晨數字技術設備有限公司制造、上海金相環境科技有限公司技術授權、 納泡檢測技術（上海）股份有限公司出品。**號：ZL 201922370070.7
上海中晨簡介
上海中晨數字技術設備有限公司獲 2019 年度國家科技進步二等獎。公司依托國內著知名高校和科研單 位，廣泛采用國內外有關專家的新科技成果，著重膠體與界面、粉體技術、紡織纖維等性能測量技術產 品的開發。本公司產品可廣泛用于化妝品、選礦、造紙、醫療衛生、建筑材料、超細材料、環境保護、海 洋、化工、石油、噴涂、油漆油墨、印染、紡織、集成光學、液晶顯示器等行業。公司的客戶群不僅包括 國內各大高等院校和科研院所，而且還包括蘋果、3M、西部數據 WD、富士康、三星電子、日月光、HOYA 光學、友達光電、飛利浦、LG 化學等一大批跨國企業，以及中石油、中石化、中海油、華為、比亞迪、寧 德時代、京東方、隆基股份、欣旺達、德賽電池、合力泰、長電科技、華天科技、天合光能、長信科技、 OPPO、VIVO、寧夏東方、水晶光電、彩虹控股、威遠生化等上市公司，及國內的海關、防疫檢驗、質量 監督檢驗所、博物館、醫療機構等政府事業單位，產品遠銷美國、 日本、韓國、巴西、馬來西亞、泰國、 印度、印度尼西亞、新加坡、智利和我國香港、澳門、臺灣地區等。
公司開發和生產接觸角測量、表界面張力測量、Zeta 電位測量、 LB 膜界面測量、單纖維測量、束纖 維測量、織物測量、顯微測量、試驗機定制等八大系列 60 多種專業儀器，擁有其軟、硬件的完全自主知識 產權，能夠保障用戶的售后維護、升級、服務的權利。
中晨的英文單詞“ powereach”意為“力量源于每個人”，體現了上海中晨“以人為本、員工和用戶是公司很大的財富”的核心價值觀和企業文化。同時，“ POWEREACH”也是上海中晨的注冊商標， 并將成為知名的國際儀器制造商品牌之一。
