LR8431-30
直接聯系
日置（上海） 商貿有限公司
面議
LR8431-30
3866
--
U盤對應&精度提升！絕緣·10ms·10ch的小型數采
● 測量數據記錄至U盤中，可輕松導入電腦帶走！
● 進行長時間測量可選擇保障性高的CF卡！
● 實時記錄中可更換存儲媒介
● 提高了熱電偶測量的精度(例：50℃水溫測量時，以往機型±3℃時為±1.5℃)
● 模擬輸入10ch絕緣
● 所有通道都可實現10ms的高采樣率
● 測量回路的抗干擾性能強大
● 小型輕巧、攜帶方便，機身帶寬屏&高亮度的液晶顯示器
● 可以用于無線充電評價系統TS2400
注：電池組9780為另售的選件。HIOKI不提供熱電偶，請另外購買。
注：用于長時間的大量數據記錄時，推薦使用HIOKI原裝的CF卡。若使用非HIOKI原CF卡的話，則無法保證正常操作。
<可用于以下用途>
●用于針對EV、HV的馬達、變頻器的評估
通過高速/絕緣輸入可以進行干擾較少的穩定測量。
●用于空調設備的效率測量和性能評估
可用于對多個出風口的輸入/輸出或內部零部件的溫度等多點進行同時測量。
●用于電子設備內部零部件的溫度測量和性能評估
通過和風速轉換機組合，可以對裝置內的冷卻效率進行測量。

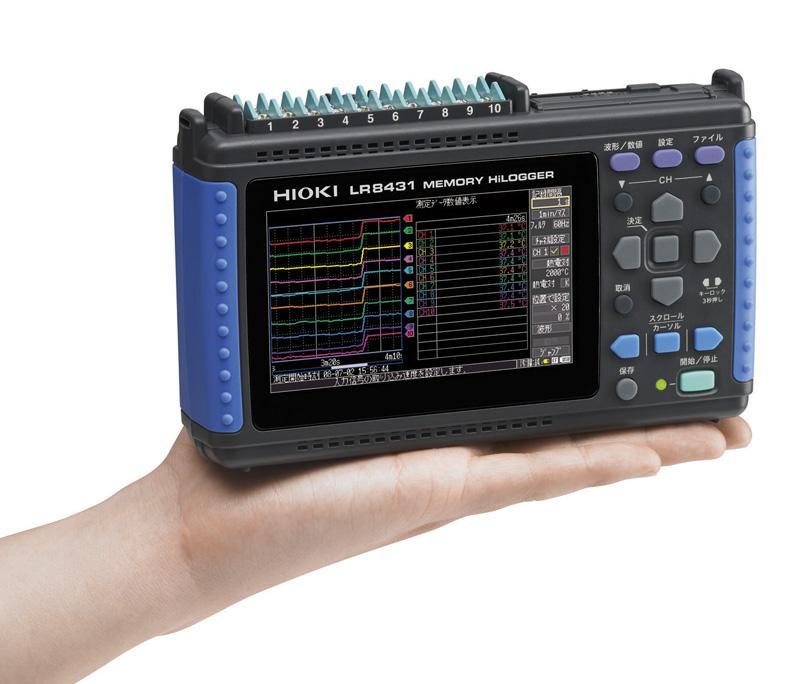

手掌大小的小型輕巧尺寸，方便隨身攜帶。
也能放心用于測量存在電位差的被測物的溫度、電壓。

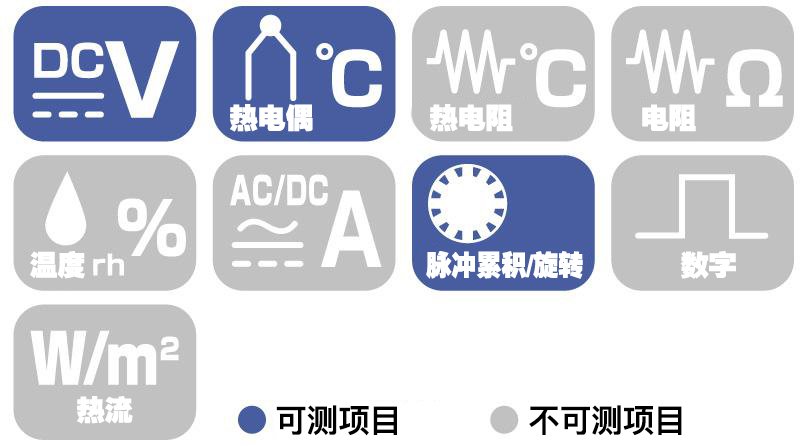

模擬輸入10ch，所有通道都絕緣。
即使同時進行熱電偶和電壓輸入等測量，也不會有干擾或者觸電的危險。
脈沖輸入4ch，可以累積旋轉脈沖或轉速（脈沖輸入共地）。
※通道之間通過半導體繼電器絕緣。
若雷擊浪涌等導致通道間外加了超過產品規格的電壓時，可能會造成半導體繼電器短路故障，因此請千萬注意。

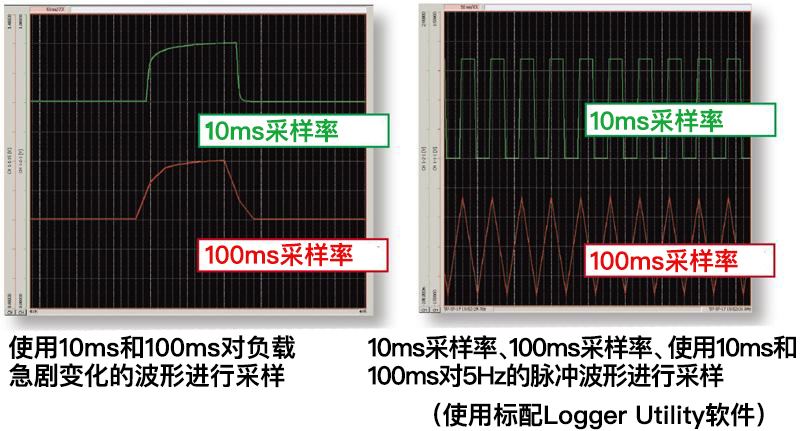

在EV、HV、PHV等電子化的汽車開發中，為了適應負載急劇變化的測試要求，需要多通道10ms采樣率的功能。
也可以捕捉以往100ms采樣率無法捕捉到的波形。

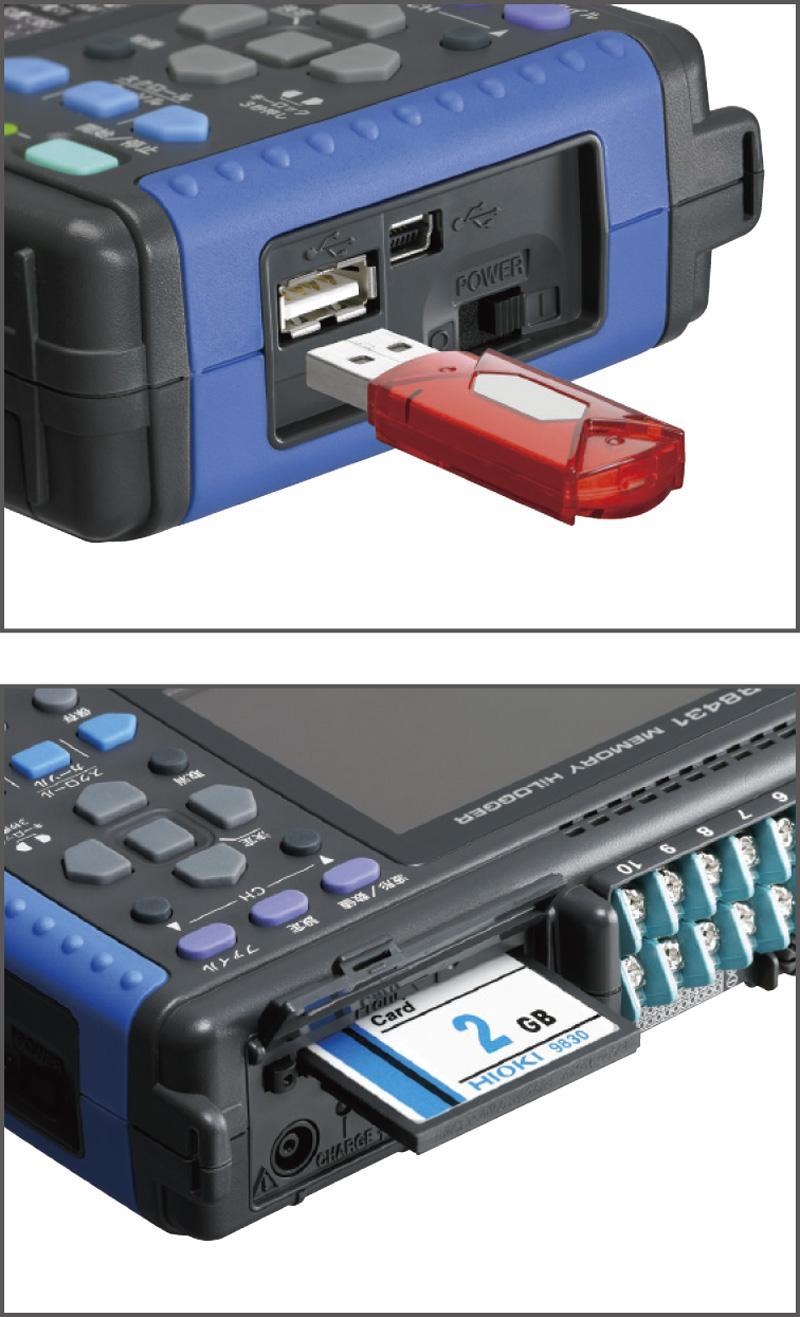

測量數據可以記錄在U盤中，保存在PC中輕松攜帶。
長時間測量時，能夠記錄在可靠度更高的CF卡中。
實時記錄過程中，能夠暫停測量更換存儲媒介。
能夠在繼續測量的同時，將記錄時間點為止的數據帶回。
*在記錄間隔設置為*快時進行新的存儲媒介更換的話，請在2分鐘內完成更換。
*為了進行長時間的重要數據記錄，推薦使用符合工業標準的HIOKI原裝CF卡。無法保證HIOKI原裝CF卡之外的存儲媒介的正常操作。

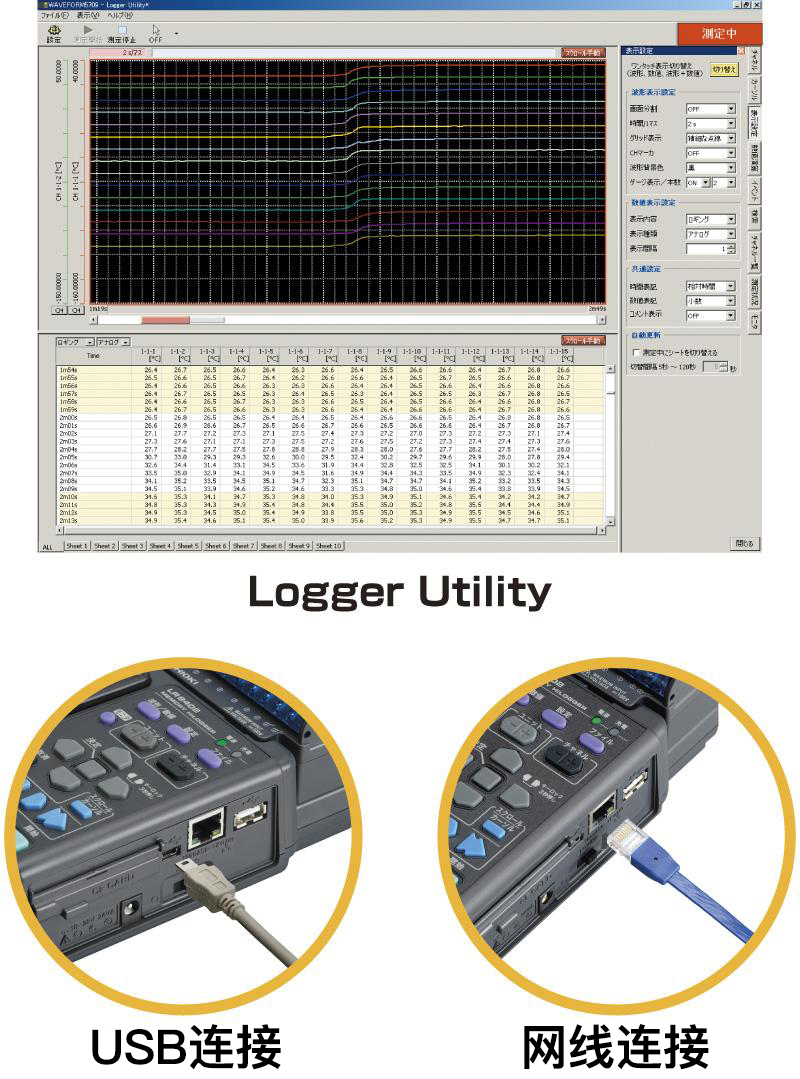

標配適用于計算機測量的專用應用軟件“Logger Utility”。
將數據實時記錄在計算機中。
測量過程中，也能查看之前的數據。
計算機和數采通過USB或網線連接。
*USB
 marked |
 |
 |
| 通道數 | 模擬10ch掃描絕緣輸入(帶M3壓緊端子的端子板)+脈沖輸入4ch(脈沖輸入的通道全部和主機共地) |
|---|---|
| 測量對象 | [電壓]100mV～60V，1-5V f.s.，6檔量程，**分辨率5μV [溫度：熱電偶] -200℃ ～2000℃ (根據所用傳感器不同而不同)，1檔量程(K, J, E, T, N, R, S, B)，**分辨率0.1℃ [溫度：熱電阻]無此功能 [濕度]無此功能 [脈沖累積] 0～1000M count，1檔量程(無電壓a 接點，開路集電極為電壓輸入)，**分辨率1count [轉數變化] 0～5000/n (r/s) f.s. ，1檔量程 (和脈沖累積相同的輸入信號)，分辨率1/n (r/s) ※n為每1轉的脈沖數時1～1000 |
| **輸入電壓 | DC 60V (模擬輸入)，DC -5V ～ 10V (脈沖輸入) |
| 對地間**額定電壓 | AC 30Vrms或DC 60V (輸入通道和外殼間，各輸入通道之間外加的安全電壓) |
| 記錄間隔 | 10ms～1小時，19種設置(每個記錄間隔都是所有通道高速掃描) |
| 數字濾波器 | OFF/50Hz/60Hz(自動設置切斷頻率) |
| 存儲容量 | 內存3.5MW，CF卡/U盤(保證HIOKI原裝CF卡的操作) |
| 外部接口 | USB2.0系列迷你B×1，功能：PC控制，將CF卡內的測量數據傳輸至電腦(U盤內的數據不能通過USB通訊傳輸至電腦) CF卡/U盤的驅動間可復制 |
| 顯示屏 | 4.3英寸WQVGA-TFT彩色液晶(480 × 272點) |
| 功能 | 實時保存至CF卡/U盤，數值運算等 |
| 電源 | AC 適配器Z1005 (AC100 ～ 240V，50/60Hz)，電池組9780 / 連續使用時間：約2.5h，12V電池(DC10 ～ 16V，連接線請來電咨詢，配線為3m 以內) |
| 體積及重量 | 176W × 101H × 41Dmm，550g (未安裝電池組9780時) |
| 附件 | 測量指南×1, CD-R (數據采集應用軟件Logger Utility，使用說明書PDF版) ×1, USB連接線×1, AC適配器Z1005 ×1 |
