亚洲a级网站_国产女极品在线观看AV_9色视频在线观看_欧美一区日本一区韩国一区_三级高清自拍少妇_国一区二区

DSC 404 F3 Pegasus^? - 軟件功能

DSC 404 Pegasus ^? 的分析操作軟件是基于 MS^? Windows^? 系統的 Proteus^? 軟件包，它包含了所有必要的測量功能和數據分析功能。這一軟件包具有極其友善的用戶界面，包括易于理解的菜單操作和自動操作流程，并且適用于各種復雜的分析。Proteus 軟件既可安裝在儀器的控制電腦上聯機工作，也可安裝在其他電腦上脫機使用。

DSC／DTA 部分分析功能：

• 峰的標注：可確定起始點，峰值，拐點和終止點溫度，可進行自動峰搜索。

• 峰面積/熱焓計算：可選多種不同類型基線，可進行部分面積分析。

• 峰的綜合分析：在一次標注中可同時得到溫度、面積、峰高與峰寬等各種信息。

• 全面的玻璃化轉變分析。

• 自動基線扣除。

• 結晶度計算

• 氧化誘導期（O.I.T.）分析

• 比熱分析（選件）

• BeFlat ^? 功能：用于 DSC 基線的優化（選件）

• DSC 峰形修正功能：對吸／放熱峰的峰形進行修正，將體系的熱阻與時間常數因素納入計算（選件）


DSC 404 F3 Pegasus - 應用實例

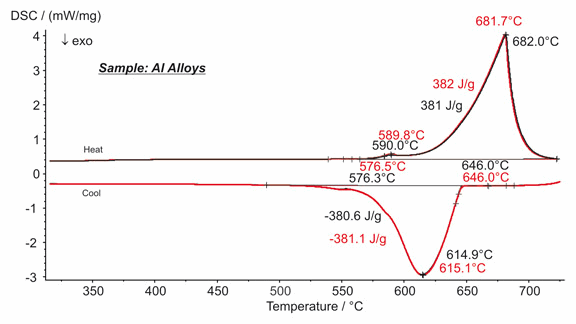

鋁合金測量的重現性

對某一鋁合金材料（Al-Mg-Si）取兩片樣品，使用 DSC 404 F3 Pegasus ^? 進行了測量，在升溫與降溫曲線中可以清晰地看到合金的熔融與凝固過程。兩片樣品的測試結果幾乎完全吻合，不管對于升溫與降溫，其特征溫度（起始點，峰值）差別均在 0.3K 以內。峰面積的差別均小于 1%。兩次測量結果間的良好的一致性表明了 DSC 404 F3 Pegasus^? 的測量重現性。

金屬鐵的相變

這個數據是在配備銠爐體的DSC 404 F3 Pegasus^? 上測試得到的，實驗溫度從室溫至1620°C。在770°C處出現的峰是材料的磁性能發生變化（居里轉變）引起的。926°C和1399°C處的峰是材料的晶型轉變引起的?？赡苁且驗樵摌悠分羞€有雜質，得到的數據與文獻值略有差別。熔融出現在1534°C，熔融熱為266.1J/g，與純鐵的文獻值偏差為1.5％

碳化硅的比熱測試

碳化硅在很多領域中都有應用，在鋼鐵企業中它被用于汽車排氣系統的過濾裝置中，也用作離合器以及高溫爐體的加熱元件中。圖中顯示的是碳化硅在室溫到1200°C 范圍內的比熱測試數據。圖中碳化硅的比熱增加趨勢符合德拜原理，在高溫處比熱表現為微弱的溫度依賴性，遵循杜隆—珀替定律。

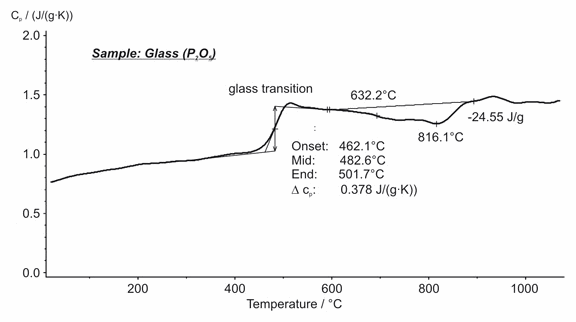

磷酸鹽玻璃

圖中對一個粒度很細的磷酸鹽玻璃粉末樣品在室溫至1100°C的溫度范圍內進行了測試。測得的玻璃化溫度（中點）為 483°C，對于這類玻璃材料較為典型。在 632°C 檢測到一個放熱效應，可能由材料內部的結構轉變，與／或粉末粒子在軟化點以上的團聚所引起。由于粉末的表面積收縮，導致了少量的能量釋放。在 600°C 至 900°C 的溫度范圍內，該放熱效應與比熱變化效應相互重疊。

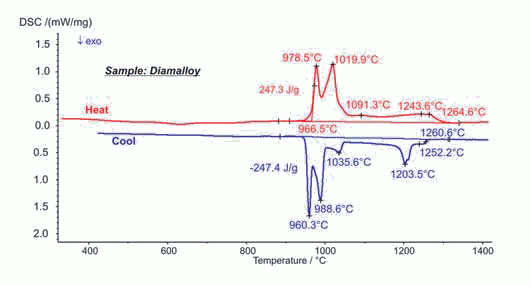

Diamalloy 2002 合金

Diamalloy 2002合金是由碳化鎢和鎳基合金組成的特殊合金，這類合金通常作為粉末，用于特殊噴涂工藝（如HVOF：超音速火焰噴涂工藝）。為了優化這些粉末的加工工藝，需要知曉材料的熔融和凝固性能。圖中顯示的是這一材料升降溫測試結果。熔融行為開始于966°C，整個熔程跨度接近300K，1265°C后，材料完全熔化。冷卻曲線中凝固現象出現在1261°C。由于這一合金的成分十分復雜，熔融和凝固的過程也很復雜，但是只要選擇合適的DSC儀器就能夠輕松應對。

青銅合金（CuSn）的熔融

青銅合金是一種銅基合金，在古代人們就開始用它作為武器、容器或其他的金屬制品。今天它還經常被做成軸承和彈簧元件。根據合金中錫的含量和添加劑的比例不同，合金的熔融行為會發生改變。圖中的合金樣品是用在滲透工藝中的。在521°C和568°C（起始點）范圍內樣品發生固相相變。熔融出現在777°C，整個熔程跨度超過200K，994°C后樣品完全熔化。

DSC 404 F3 Pegasus - 相關附件

DSC 404 F3 可配備三路電磁閥，用于可重復的氣流控制。儀器也可選配質量流量計，用于更高精度的數字式流量控制。

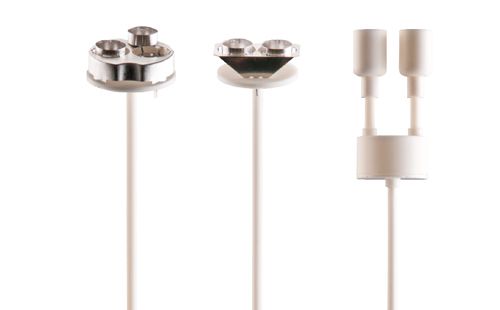

儀器可以配備多種坩堝類型（鋁，白金，氧化鋁等），適應幾乎所有可能的材料類別與應用領域。

針對金屬與陶瓷類坩堝，分別提供了全套標樣，用于溫度與熱焓校正。

自動進樣系統（ASC）可用于批量常規測試。儀器可以不分晝夜的工作，不僅充分利用儀器而且節省大量時間。（例如在周末無人狀態下進行校正測試）。其進樣轉盤*多可一次放置 20 個樣品與參比坩堝，并且按照自定義的次序進行工作。測試氣氛與冷卻裝置控制都是自動的?？蓪γ恳粋€樣品進行單獨的測試條件編程和宏計算。易于理解的操作界面可以引導使用者完成一系列的測試程序編輯，同時實驗過程中還可對正在運行的程序進行改動，可以在已經編好的程序中插入新的測試程序。
