使用便攜式Vanta分析儀完成X射線熒光地質測井

儀景通的便攜式X射線熒光分析儀具有很高的分析性能，可以實時提供地球化學數據，從而有助于快速確定土壤、巖石 和礦石的多元素特征。當前在便攜式XRF技術上的重大進展，大幅降低了檢測時間，優化了檢出限，并增加了可測元素 的數量。如今地質工作者通常會使用來自Vanta分析儀的巖石地球化學信息識別巖石的類型。Vanta分析儀還可以參與完 成一些標準的地質測井工作（如：分析土壤、鉆屑和巖芯），因?yàn)閂anta分析儀可以在采樣地點即時提供客觀的化學成分 數據。在進行常規視覺測井的同時甚至之前，可以使用這些數據對巖石進行分類，并解讀巖石蝕變和礦化的原因。

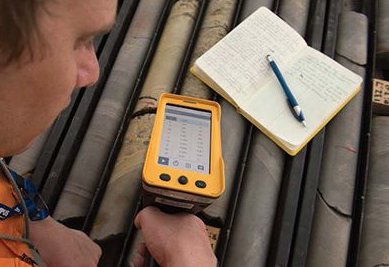

Vanta便攜式分析儀所獲得的數據有助于辨別巖石的類型并完成蝕變測井。

通過便攜式XRF分析儀獲得的數據完成地質測井

在地質測井工作中，地球科學家通過肉眼觀察，將包含土壤、鉆屑、石塊和鉆芯在內的不同樣本的巖石類型、蝕變情況、結構、構造及其它特征記錄下來。地球科學家一般使用測井圖表（地質編錄）將所觀察到的特征或順磁特性記錄下來，其中包括：顏色、粒徑大小、結構、構造走向、層理、蝕變、質變和橫切。

地質測井能力是地球科學家經過對巖石和礦床的采集樣本進行多年的理論研究后，再經過多年在原地或使用鉆屑樣本對巖石的地質特性進行野外觀察而獲得的一項基本技能。只有這樣，地球科學家才可以具備開展詳細深入的野外測井工作的資格，以在寰球范圍內研究地質方面的復雜性和多樣性。因此，在礦產勘探業中人們經常會說：“見到更多巖石的地質學家，為勝者！”

便攜式XRF技術以及其它分析技術正在改變我們?nèi)粘氖碌默F(xiàn)代化測井的方式。向地理信息系統（GIS）、地質信息管理系統（GIMS），以及3維可視化和建模軟件包實時傳送客觀測井信息的技術，使采礦行業獲得了革命性的發展。

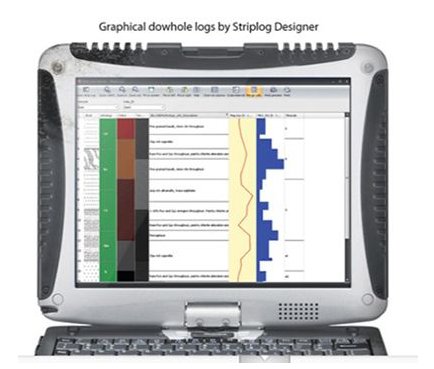

地質信息管理系統（GIMS）正在顯示來自儀景通便攜式XRF分析儀的實時地球化學數據。

視覺測井具有主觀性

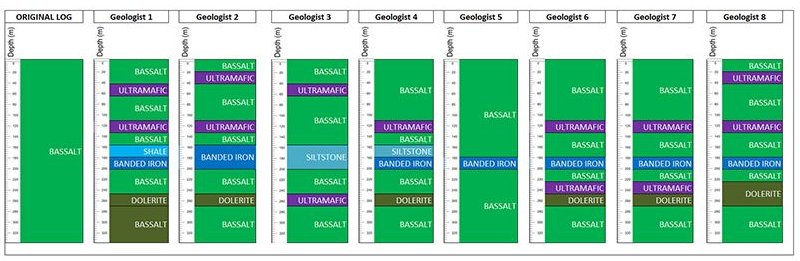

視覺地質測井的主要問題是每個地球科學家對于所看到的巖石都有他們自己的經驗、觀點和想法。如果把多個地球科學家針對某個特定項目得到的數據綜合在一起，則會使情況變得非常復雜。圖1說明了視覺觀察的主觀性，圖中顯示了8個地球科學家針對同一個巖石層序所提供的測井?dāng)?shù)據。圖中有7個不同的結果（第6個或第7個地球科學家復制了對方的結果）。

圖1.擁有不同經驗的8個地質學家觀察同一個巖石層序所獲得的結果。

在原始地質測井完成后的很長時間后，才會收到來自實驗室的試驗數據，從而會造成測井觀察與地球化學數據互相參照及驗證之間的根本脫節。而且還會導致在現場做出錯誤的或延誤的決定（繼續深鉆或停止鉆探），并使整個鉆井團隊處于待工狀態，或者遷移到其它地區。幾乎可以實時提供地球化學數據，正是便攜式XRF技術的重要適時作出值得的決定所在。

使用Vanta便攜式XRF分析儀進行地質測井有很多優勢特性，如果再使用TERRA便攜式X射線衍射分析儀，則可以獲得更多的優勢特性：

• 來自不同地點或鉆孔的客觀數據可以無縫關聯在一起

• 有助于巖石的歸類和識別

• 可使地球科學家將巖性觀察與地球化學信息聯系起來

• 適時做出有經濟效用的決定（停止鉆孔或繼續深鉆）

• 巖石地球化學數據和智能多元地球化學數據可用于識別巖石單元、蝕變、結構控制和巖性邊界

• 將數據集成到算法中，甚至可以將數據集成到機器學習的例程中，以使工作流程自動化

• 便攜式XRD技術所提供的定量性礦物學數據，與便攜式XRF數據相得益彰

• 可以立即提供和處理數據，并將數據繪制成圖并顯示出來

• 在各地都可以在線觀察數據

便攜式XRF技術與其它分析技術一樣，在進行適當?shù)膽?yīng)用時，不僅需要使用樣本，并以正確的方式準備樣本，而且還需要質量保證/質量控制，并使用與常規實驗室保管數據相同的保管鏈方式保管數據。

下圖表明可以使用進階算法（針對鐵元素的小波變換曲面細分），在3個不同的量級上突出顯示巖性特征。

使用小波變換曲面細分技術顯示來自澳大利亞南部Brukunga井下樣本的鐵元素的便攜式XRF數據。
