☆ 概述：

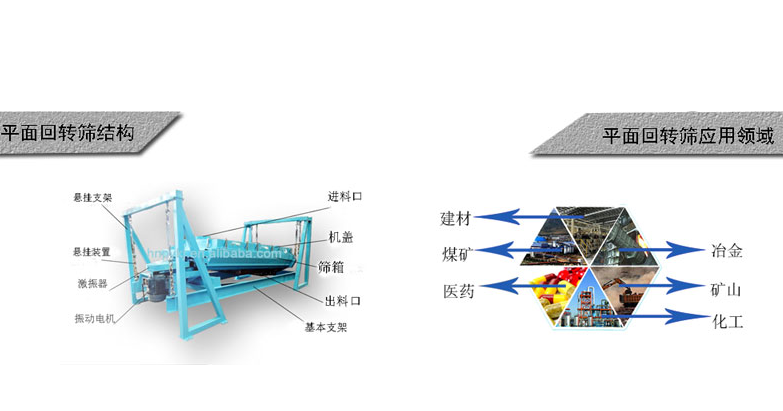

平面回旋篩（有的廠家也稱方形搖擺篩）將動力源通過皮帶傳動連接曲軸裝置來產生搖擺式的運動，再將此運動傳至篩面，從而使物料在篩機前部迅速均布分散，達到高效篩分之目的。
平面回轉篩(Gyratory Vibrating Screen)分機是引進國外先進技術開發的又一種新型尿素篩分設備。本機具有設計合理，結構簡單，運行平穩，全封閉結構，無塵染，防堵孔，防粘網等優點。特別是對吸濕性強、粘性大、易堵孔和粘網的尿素篩分更為明顯。由于采用了平面回轉運動原理，有效的降低了設備的動靜比和基礎動載荷。該設備采用平面回轉振動篩上下振動，網下有自動清理設備，較傳統的直線篩而言，提高了絲網壽命，噪音小，篩分面積大，將效率由原來的93～95提高到了98.5,推廣前景好 。pxzs型平面回轉尿素篩分機主要是針對大顆尿素的篩分開發的一種新型篩分設備，也廣泛應用于化工、糧食加工、耐火材料、建材等行業的篩分作業。
單純追求篩分精度會犧牲產量為代價，而追求大產量又會使得精度下降，方型精密搖擺篩是針對上述問題而專門設計的一種具有高精度大產量的高效篩分設備，它廣泛用于化工、冶金、有色金屬、非有色金屬、食品、磨料等行業。
☆ 特點
◆ 自清網效果**;
◆ 篩網利用率高而壽命長;
◆ 密封效果好。
☆ 適用行業
◆ 化工(化肥、樹脂、三聚氰胺、純堿等);
◆ 食品(淀粉、食鹽、砂糖、奶粉等);
◆ 冶金、非有色金屬、有色金屬、磁性材料等。

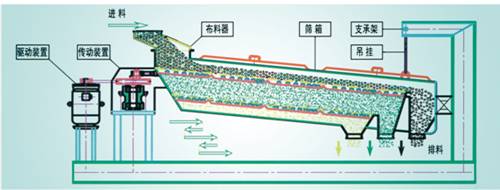

☆ 作業原理模擬圖
方型搖擺篩又稱往復篩，從FYB方型搖擺篩篩體即篩箱運動軌跡來看，其驅動裝置所產生的動力是一繞定軸、方向呈一定規律變化的慣性力，其本質是由偏心輪繞定軸轉動所形成的往復慣性力。根據搖擺篩的結構特點及工作原理，其篩面一般為水平或微傾斜布置(傾斜角度為0°-5°)。
搖擺篩的工作原理為：篩機啟動后，篩體即篩箱在慣性力的作用下作前后往復運動。篩箱帶動篩面作周期性搖動，從而使篩面上的物料隨篩箱一同作定向跳躍式運動，其間小于篩面孔徑的物料通過篩孔落到下層，即為篩下物。大于篩面孔徑的物料經連續翻滾跳躍運動后從排料口排出，*終完成篩分工作。
從FYB方型搖擺篩的結構和工作原理可以看出，其傳動機構偏心輪距物料運動軌跡及物料在篩面上的滯留時間有至關重要的影響，也即對篩機處理能力和篩分效率都有相關的影響，鑒于此，在實際篩分作業中，我們可以根據具體情況和需要，在生產能力和篩分效率兩方面有所取舍。
☆ 物料運動軌跡
同樣或相近的配置，FYB方型搖擺篩比一般慣性振動篩有更高的處理能力和篩分效率，其本質是該篩分設備可人為的控制物料在篩面上的運動軌跡和滯留時間。即在有限空間，由于物料的運動軌跡為速度和加速度均為變化非線性曲線，所以物料與篩網孔有更多接觸機率，也就大大增加了透篩率。
下圖可形象的說明FYB型搖擺篩是如何改變和控制物料在篩面上的運動軌跡與滯留時間并進一步提高篩分效率。
