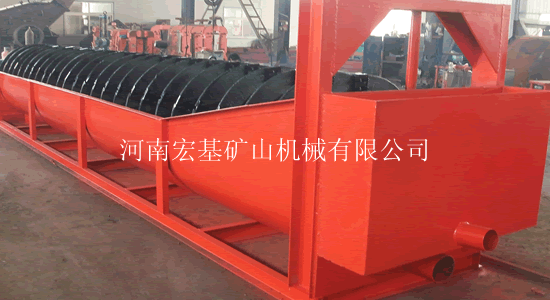

分級機
分級機主要有高堰式單螺旋和雙螺旋、沉沒式單螺旋和雙螺旋四種分級機。
分級機適用范圍：該分級機廣泛適用于選礦廠中與球磨機配成閉路循環程分程分流礦沙，或用在重力選礦廠中來分級礦砂和細泥，及金屬選礦流程中對礦漿進行粒度分級，及洗礦作業中的脫泥、脫水等作業。該分級機具有結構簡單、工作可靠、操作方便等特點。
分級機工作原理：分級機是借助于固體粒大小不同，比重不同，因而在液體中的沉降速度不同的原理，細礦粒浮游在水中成溢流出，粗礦粒沉于槽底。由螺旋推向上部排出，來進行機械分級的一種分級設備，能把磨機內磨出的料粉級于過濾，然后把粗料利用螺旋片旋片旋入磨機進料口，把過濾出的細料從溢流管子排出。該機底座采用槽鋼，機體采用鋼板焊接而成。螺旋軸的入水頭、軸頭、采用生鐵套，耐磨耐用，提升裝置分電動和手動兩種.
分級機結構：分級機主要由傳動裝置、螺旋體、槽體、升降機構、下部支座（軸瓦）和排礦閥組成。
河南宏基礦山機械有限公司專業生產螺旋分級機，選礦成套設備，免費設計選礦工藝，承接50-2000噸生產線交鑰匙工程。如果您有任何需求，您可以直接電詢我們：0371-8******* 手機：17065805555
分級機主要技術參數：
規格型號 | 螺旋直徑（mm） | 水槽長度（mm） | 螺旋轉速（r/min） | 生產能力（t/d） | 電機功率（kw） | 重量 （t） | ||
返砂 | 溢流 | 傳動 | 提升 | |||||
FG7.5 | 750 | 5500 | 6-10 | 340-570 | 65 | 3.0 | 手動 | 2.7 |
FG10 | 1000 | 6500 | 5.0-8.0 | 675-1080 | 110 | 5.5 | 手動 | 4.43 |
FG12 | 1200 | 6500 | 5.0-8.0 | 1170-1870 | 155 | 5.5 | 1.5 | 8.7 |
FG15 | 1500 | 8400 | 4.0-6.0 | 1830-2740 | 235 | 7.5 | 2.2 | 12.5 |
FG20 | 2000 | 8400 | 4.0-6.0 | 3240-5400 | 400 | 11 | 2.8 | 20.5 |
FG24 | 2400 | 9210 | 3.6 | 4650-7450 | 580 | 15 | 3.0 | 25.6 |
FG30 | 3000 | 1250 | 3.2 | 11625 | 890 | 22 | 4.0 | 37.7 |
2FG12 | 1200 | 6500 | 5.0-8.0 | 2340-3740 | 310 | 5.5x2 | 1.5x2 | 14.0 |
2FG15 | 1500 | 8400 | 4-6.0 | 3660-5480 | 470 | 7.5x2 | 1.5x2 | 21.1 |
2FG20 | 2000 | 8400 | 3.0-5.5 | 7780-11880 | 800 | 11x2 | 2.8x2 | 36.5 |
2FG24 | 2400 | 9210 | 3.6 | 13600 | 1160 | 15x2 | 3x2 | 46.8 |
2FG30 | 3000 | 12500 | 2.0-3.2 | 14600-23400 | 1785 | 22x2 | 4x2 | 73.0 |
