T-Sepax
直接聯系
江蘇吉地達環境能源科技有限公司
江蘇
面議
T-Sepax
1620
--
粉煤灰、水泥、鈣基粉、硅微粉、鈦白粉、二氧化硅粉、鐵礦石、石灰石、石英石、建筑垃圾、鐵礦、金礦等
粉煤灰、水泥、鈣基粉、硅微粉、鈦白粉、二氧化硅粉、鐵礦石、石灰石、石英石、建筑垃圾、鐵礦、金礦等
突出優勢
與傳統的選粉機相比，T-Sepax高效三分離選粉機具有以下突出的優點：
1、T-Sepax高效三分離選粉機采用二級分選，三級分散，可以將物料“一分為三”，即“粗粉(d＞150um）、中粗粉(60um＜d＜150um)和細粉”一級分級區域預分離出混合粉中的粗顆粒收集到粗粉錐中；二級分級區域為精確分級區域，在導向葉片與直籠型轉子構成的環形區域內完成分級。由于預分離出粗粒子，排除了粗顆粒的干擾，因此，分級精度高，選分效率達85%以上。
2、T-Sepax高效三分離選粉機與尺寸相近的離心式、旋風式、轉子式選粉機相比，產量要高得多，因而更適應大規模生產的需要。先進合理的結構允許選粉風量、產量和喂料量在較大范圍內變化而不影響選粉效率，其分級性能十分穩定。
3、分級原理先進。結合多種選粉原理，采用航空空氣動力學分析方法對整個流場進行了優化設計，使設備阻力顯著減小，選粉效率更高，節能降耗非常明顯。選粉機轉子內裝有獲得國家***的渦流整流器，轉子內的氣流相對轉子只上升不旋轉，因而分級圈表面氣體流場均勻穩定：任何一處的氣流相對誤差均<5%。利用氣流進入轉子后，因動量矩減小了對轉子的推動力，節省驅動功率且減少磨損。
4、選粉機采用無級調速。細度調節方便，靈敏可靠，且調節范圍寬。
5、重新優化設計了選粉區、提升區的空間范圍。T-Sepax高效三分離選粉機結構緊湊，體積小，可適用于任何粉磨設備組成的閉路粉磨系統。對于開流磨改、單閉路磨及雙閉路磨都適用，尤其對帶有輥壓機的半終粉磨和終粉磨系統，是**的分級配套設備。
6、選粉機易磨損部位，如撒料盤、旋風筒、蝸牛角、導風葉片和轉子等均采用耐磨材料制造或進行抗磨工藝處理，其磨損率極低。選粉室內襯采用新型錳板，有效延長了其使用壽命。
7、主軸下軸承密封采用新型設計方案，有效地解決了軸承進灰塵和潤滑油漏油兩項重大問題，切實有效地延長了下軸承使用壽命。
8、設計選粉機基礎時，采用機械減振原理，使選粉機與基礎的共振頻率不靠近選粉機固有頻率，克服了共振現象，從根本上解決了長期困擾使用廠家的選粉機振動問題。
9、粗粉管、中粗粉管和細粉管均采用雙聯鎖風閥，大大降低了系統漏風率，克服了老式選粉機運轉過程中揚塵大的缺陷。
工作原理
在工作狀態下，調速電機通過傳動裝置帶動立式傳動軸轉動，物料通過設在選粉機頂部的進料口進入選粉室內，再通過設置在中粗粉收集錐的上下兩錐體之間的管道落在撒料盤上，撒料盤隨立式傳動軸轉動，物料在慣性離心力的作用下，向四周均勻撒出，分散的物料在外接風機通過進風口進入選粉室的高速氣流作用下，物料中的粗重顆粒受到慣性離心力的作用被甩向選粉室的內壁面。碰撞后失去動能沿壁面滑下，落到粗粉收集錐中，其余的顆粒被旋轉上升的氣流卷起，經過大風葉的作用區時，在大風葉的撞擊下，又有一部分粗粉顆粒被拋到選粉室的內壁面，碰撞后失去動能沿壁面滑下，落到粗粉收集錐中。
中粗粉和細粉通過大風葉后，在上升氣流的作用下，繼續上升穿過立式導向葉片進入二級選粉區。含塵氣流在旋轉的籠型轉子形成的強烈而穩定的平面渦流作用下，使中粗粉在離心力的作用下被拋向立式導向葉片后失去動能，落到中粗粉收集錐中，通過中粗粉管排出。符合要求的細粉穿過籠型轉子進入其內部，隨循環風進入高效低阻型旋風分離器中，隨后滑落到細粉收集錐內成為成品。

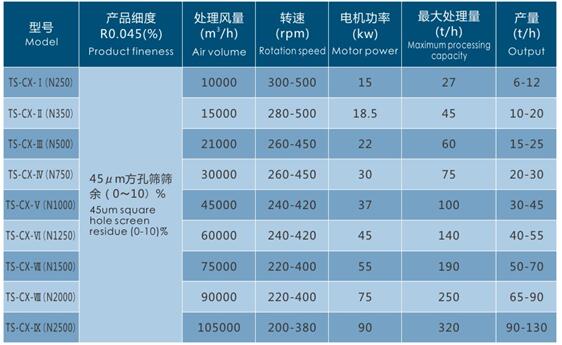

技術參數
