高溫真空氣氛管式爐
直接聯系
上海全碩電爐有限公司
上海
面議

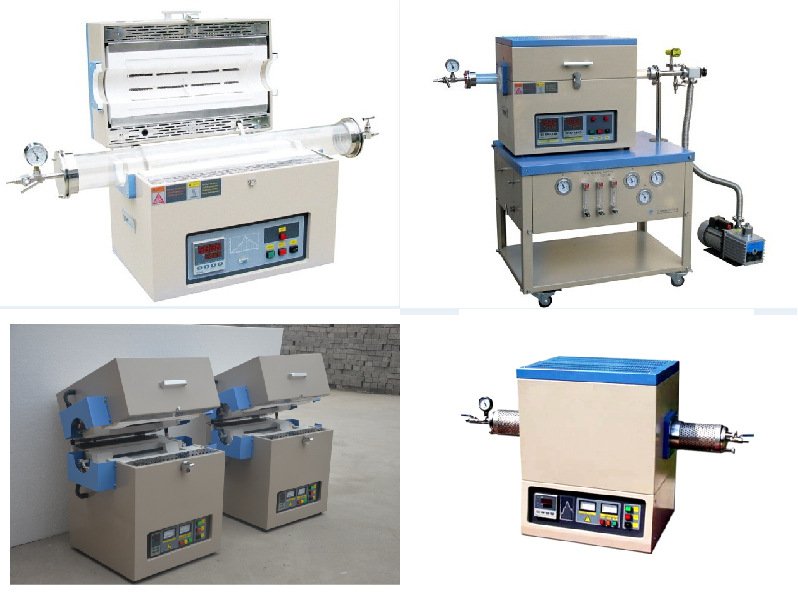

高溫真空氣氛管式爐
7267
廣泛應用于高等院校、科研院所、工礦企業等實驗和小批量生產。
高溫真空氣氛管式爐簡介
一、產品簡介
VTF系列高溫真空氣氛管式爐采用高純石英或高純氧化鋁管作為爐管，工作溫度區間800℃至1700℃。該系列設備的控制系統國際，具有安全可靠、操作簡單、控制精度高，保溫效果好，爐膛溫度均勻性高，可通氣氛、抽真空等特點。廣泛應用于高等院校、科研院所、工礦企業等實驗和小批量生產。
二、產品規格參數：
產品規格Product series | QSH-VTF-1200T | QSH-VTF-1400T | QSH-VTF-1700T |
溫度Max temperature | 1200℃ | 1400℃ | 1700℃ |
工作溫度 Working temperature | ≤1100℃ | ≤1300℃ | 1600℃ |
升溫速率 Heating rate | 0-20℃/min | ||
控溫精Temperature accuracy | ± 1℃ | ||
控溫方式 Temperature control | 51段可編程智能自動控制 51segments programmable and PID auto control | ||
真空度 Max vacuum | -0.01Mpa | ||
爐膛材料Furnace chamber | 氧化鋁陶瓷纖維板 Ceramic fiber | ||
爐殼結構Furnace structure | 雙層風冷結構Double shell with fan cooling | ||
熱電偶 Thermocouple | K型/ K type | S型/ S type | B型/ B type |
加熱元件 Heating elements | 電阻絲Fe-Cr-Al-Mo wire | 硅碳棒 Sic heater | 硅鉬棒 MoSi2 heater |
電壓Voltage | 220V/380V 50Hz/60Hz | ||
說明：
1、本產品的規格參數僅供參考，以具體產品實際參數為準，請與銷售及咨詢客服人員。
2、產品圖片及外觀尺寸在不斷研發更新中、如有更改恕不另行通知。
3、除標準產品外、我公司可根據客戶要求，進行設計生產，具體與銷售人員聯系。

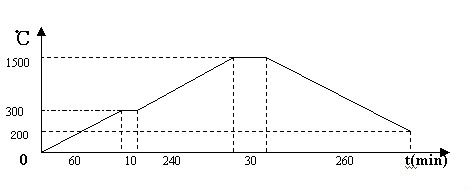

三、溫控程序升溫曲線示意圖（六段為例）：
四、高溫真空氣氛管式爐庫存及常用規格
常用型號 | QSH-VTF-1200T | QSH-VTF-1400T | QSH-VTF-1700T |
爐管尺寸 | Φ40×300mm Φ40×450mm Φ60×300mm 60×450mm Φ80×300mm Φ80×450mm Φ100×300mm Φ100×450mm Φ120×300mm Φ120×450mm | ||
五、加熱元件
工作溫度 | 產品圖片 | 加熱元件 | 特點 |
≤1200℃ |

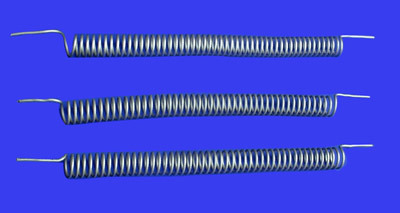

| 電阻絲 | 與普通鐵鉻鋁電阻絲相比，溫度更高、更耐用 |

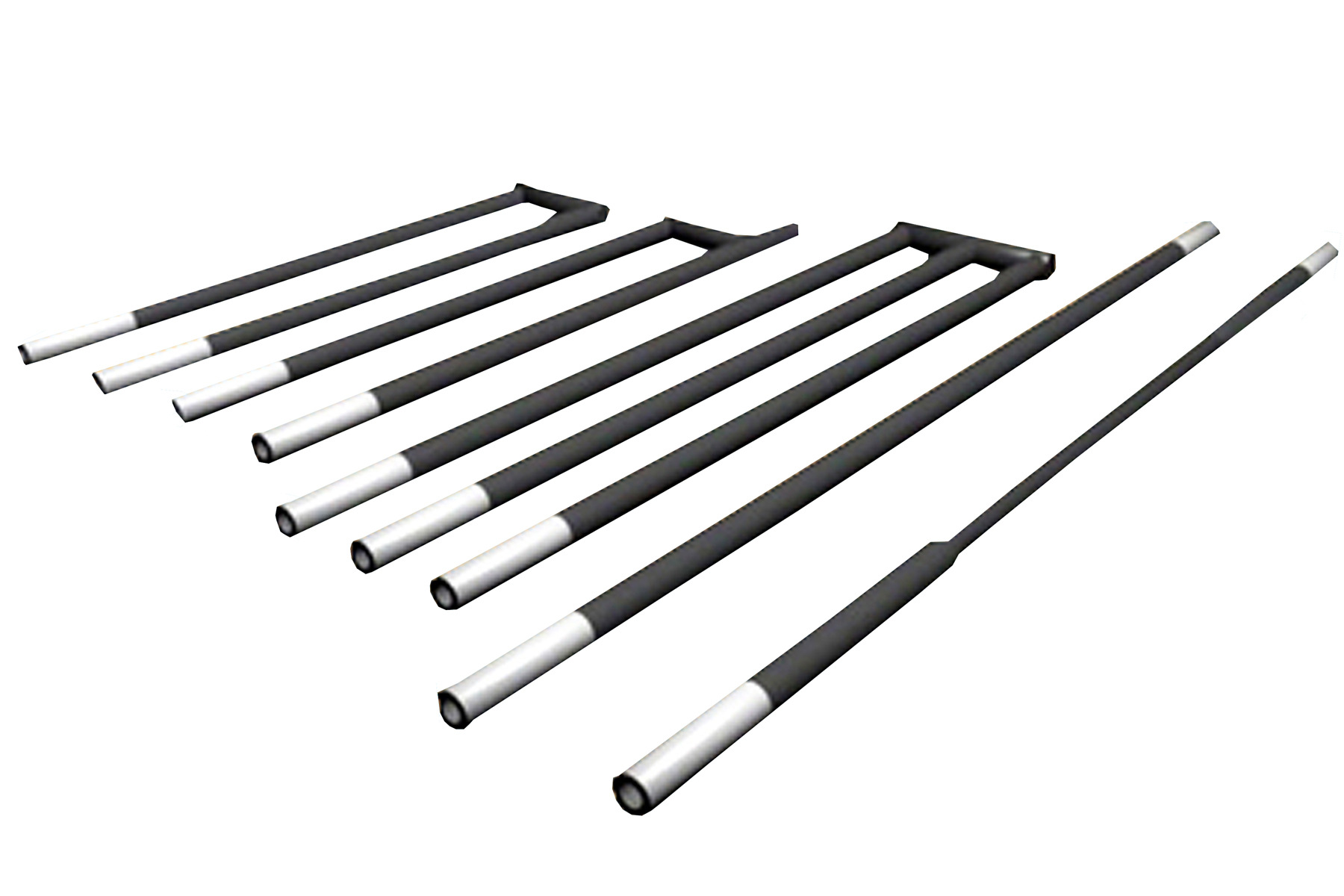

≤1400℃ | | 硅碳棒 | 使用溫度高、抗氧化、耐腐蝕、壽命長、變形小、安裝維修方便。 |

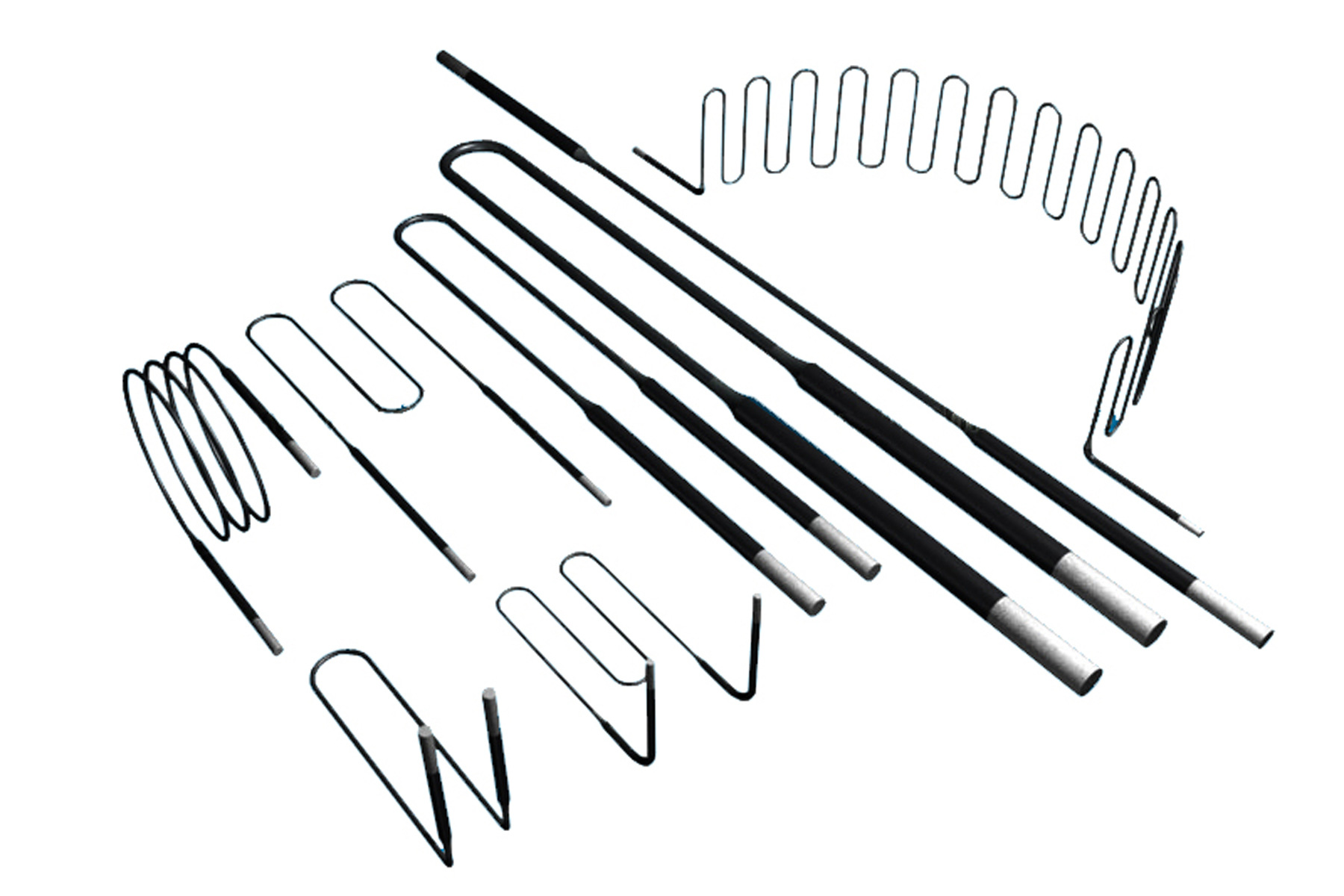

≤1600℃ | | 硅鉬棒 | 適合超高溫加熱使用、壽命長、發熱量高、價格經濟 |
六、溫控及配電系統
控制面板為觸摸屏（需要時安裝、標配為宇電溫控708P），可以儲存50條燒結工藝曲線，每條曲線可50段編程，并可以自由命名，并在主面板上顯示出來。升降溫曲線實時記錄并存儲在觸摸屏內，方便后期查詢。
觸摸屏的人機界面非常友好，編程非常直觀，簡單易學。
多重保護功能：超溫報警并斷電；斷偶報警并斷電；斷棒報警；溫度偏差報警；可控硅短路報警；程序結束報警并斷電。
七、交貨期及運輸
通常規格合同簽訂后10日左右可發貨、特殊規格需定制的交貨期為30天，急用可另行協商。
包裝及運輸費用承擔：供方調試好以后，木箱包裝，運費供方承擔。運輸過程中出現問題，由供方承擔。
八、常見故障及故障排除
故障現象 | 故障原因 | 排除方法 |
打開控制電源開關Lock 無電源指示 | 控制線路FU1 4A保險絲斷 | 檢查有無短路排除后更換保險絲 |
綠色Power指示燈滅，紅色Open circuit指示燈亮。 | 主電路FU2 32A保險絲斷 | 檢查有無短路排除后更換保險絲 |
電壓，無電流。 | 硅鉬棒斷裂 | 更換加熱元件 |
儀表SV交替顯示OraL | 熱電偶斷路 | 更換熱電偶 |
儀表SV交替顯示HIAL | 爐體超過上限溫度1700℃儀表起保護 | 溫度降至安全溫度后儀表自動恢復正常（檢查超溫原因） |
電源及硅鉬棒都正常，但爐體不 能升溫 | 控制線路損壞 | 通知專業維修人員。 |
