概述
※ 沸騰干燥器，又稱流化床，它是由空氣過濾器、沸騰床主機、旋風分離器、布袋除塵器、高壓離心通風機、操作臺組成。由于被干燥物料的性質不同，配套除塵設備時，可按需要進行，可同時選擇旋風分離器、布袋除塵器，也可選擇其中一種。一般來說，比重較大時的物料只需要選擇旋風分離器，比重較輕、較細的物料需配套布袋除塵器，并備有氣力送料裝置供選擇。
原理
※ 潔凈的熱風經閥板分配進入床體內，從加料器進入的濕物料被熱風形成沸騰狀態，由于熱風與物料廣泛接觸，增強了傳熱傳質的過程，因此在較短時間內就可干燥。從床體一頭進入，經過幾十秒至幾分鐘沸騰干燥，自動從床體另一頭流出，本設備一般進行負壓操作。

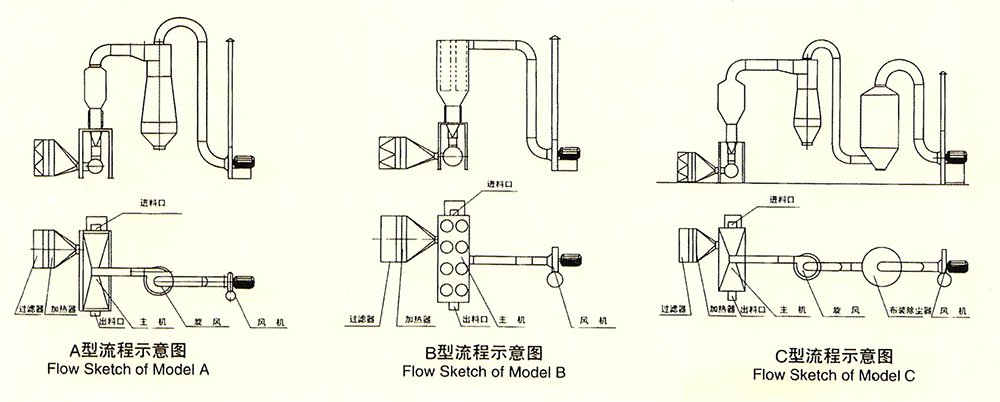

結構示意圖
概述
※ 可實行自動化生產，是連續式干燥設備．干燥速度快，溫度低，能保證產品的質量，符合藥品生產GMP要求。
安裝須知
※ 各設備需擺放平整，用底腳螺絲固定．各部件密封良好。風機可擺放于室內或自建消音室內，平面布置可根據具體情況酌情調整。
應用范圍
※ 醫藥藥品、化工原料、食品、糧食加工、飼料的干燥作業。如：原料藥、壓片顆粒、中藥沖劑、保健食品、飲料沖劑、玉米胚芽、飼料、塑料樹脂、檸檬酸和其它粉粒狀物料的干燥除濕。適用物料粒徑一般為0.1-6mm，**粒徑為0.5-3mm。
技術參數
| 型號規格/ 技術參數 | XF0.25-1 原XF10 | XF0.25-2 原XF20 | XF0.25-3 原XF30 | XF0.25-6 | XF0.3-2 | XF0.3-4 | XF0.3-6 | XF0.3-8 | XF0.3-10 | XF0.4-4 | XF0.4-6 |
| 床層面積 | 0.25 | 0.5 | 1.0 | 1.5 | 0.6 | 1.2 | 1.8 | 2.4 | 3.0 | 1.6 | 2.4 |
| 干燥 (kgH2O/h) | 10-15 | 20-25 | 30-45 | 52-75 | 30 | 42-60 | 63-90 | 84-1 20 | 105-1 50 | 56-80 | 84-1 200 |
| 風機功率 | 5.5 | 7.5 | 15 | 22 | 7.5 | 18.5 | 30 | 37 | 48 | 30 | 37 |
| 進風溫度(℃) | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 |
| 物料溫度(℃) | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 |
| 外形尺寸(主機)長×寬×高 L×W×H(m) | 1×0.6×3.35 | 2×0.6×3 35 | 4×0.6×3.35 | 6×0.6×3.35 | 2×0.7×3.4 | 4×0.7×3.4 | 6×0.7×3.4 | 8×0.7×3.4 | 0×0.7×3.4 | 4×1×3.58 | 6×1×3.58 |
| 占地面積(m2) | 18 | 25 | 35 | 40 | 25 | 38 | 45 | 56 | 70 | 18 | 56 |
| 型號規格/ 技術參數 | XF0.4-8 | XF0.4-10 | XF0.4-12 | XF0.5-4 原XF50 | XF0.5-8 | XF0.5-8 | XF0.5-10 | XF0.5-12 | XF0.5-14 | XF0.5-16 | XF0.5-18 |
| 床層面積 | 3.2 | 4.0 | 4.8 | 2.0 | 3.0 | 4.0 | 5.0 | 6.0 | 7.0 | 8.0 | 9.0 |
| 干燥能力 (kgH2O/h) | 112-160 | 140-200 | 168-240 | 70-100 | 105-150 | 140-200 | 175-250 | 210-300 | 245-350 | 280-400 | 315-450 |
| 風機功率 | 48 | 70 | 70 | 30 | 46 | 70 | 105 | 140 | 147 | 169 | 197 |
| 進風溫度(℃) | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 |
| 物料溫度(℃) | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-00 | 40-60 | 40-60 | 40-60 | 40-60 |
| 外形尺寸(主機)長×寬×高 L×W×H(m) | 8×1×3.58 | 10×1×3.58 | 12×1×3.58 | 4×1.2×4.1 | 6×1.2×4.1 | 8×1.2×4.1 | 10×1.2×4. 1 | 12×1,2×4.1 | 14×1.2×4.1 | 16×1.2×4.1 | 18×1.2×4.1 |
| 占地面積(m2) | 74 | 82 | 96 | 50 | 70 | 82 | 100 | 140 | 180 | 225 | 268 |
