盤式連續干燥機
應用：無機工產品，醫藥、食品，飼料、肥料
概述：盤式連續干燥器是一種高效的 傳導型連續干燥設備。其獨特的結構和工作原理決定了它具有熱效率高、能耗低、占地面積小、配置簡單、操作控制方便、操作環境好等特點。廣泛適用于化工、醫藥、農藥、食品、飼料、農副產品加工等行業的干燥作業。在各行業使用實踐中深受好評。先生產制造常壓、密閉、真空三大類型，1200、1500、2200、3000四種規格，A(碳鋼)、B（接觸物了部分均勻不銹鋼）、C（在B的基礎上，增加蒸汽管路，主軸及支架為不銹鋼，筒體和頂蓋內襯不銹鋼）。三種材質，干燥面積4-180m 2 ，共幾百種型號的系列產品，并提供與之相配套的輔助設備，可滿足用戶對各種物料進行干燥的需求。
原理：
★濕物料自加料器連續地加到干燥器上部**層干燥盤上，帶有耙葉的耙臂做回轉運動使耙葉連續地翻抄物料。物料沿指數螺旋線流過干燥盤表
面，在小干燥盤上的物料被移送到外緣，并在外緣落到下方的大干燥盤外緣，在大干燥盤上物料向里移動并從中間落料口落入下一層小干燥盤
中。大小干燥盤上下交替排列，物料得以連續地流過整個干燥器。中間的干燥盤內通入加熱介質，加熱介質形式有飽和蒸汽、熱水和導熱油，加
熱介質由干燥盤的一端進入，從另一端導出。已干物料從*后一層干燥盤落到殼體的底層，*后被耙葉移送到出料口排出。濕份從物料中溢出，
由設在頂蓋上的排濕口排出，真空型盤式干燥器的濕氣由設在頂蓋上的真空泵口抽出。從底層排出的干物料可直接包裝。通過配備翅片加熱器、
溶劑回收冷凝器、布袋除塵器、干料返混機構、引風機等輔機，可提高其干燥的生產能力，干燥膏糊狀和熱敏性物料，可方便地回收溶劑，并能
進行熱解和反應操作。
特點：
調控容易、適用性強
1、通過調整料層厚度、主軸轉速、耙臂數量、耙葉形
式和尺寸可使干燥過程達到**。
2、每層干燥盤皆可單獨通入熱介質或冷介質，對物料
進行加熱或冷卻，物料溫度控制準確、容易。
3、物料的停留時間可以精確調整。
4、物料流向單一，無返混現象，干燥均勻、質量穩
定、不再需要混合。
Easy control,wide application
1、Regulate thickness of materials ,rotating speed of main shaft, number of
rakearm,style and sizes of harrows achieve best drying process.
2、Each layer of drying plate can be fed with hot or cold media individually to heat or
cold materials and make temperature control accurate and easy.
3、Stay time of materials can be accurately adjusted.
4、Single flowing direction of materials without return flowing and mixing,uniform
drying and stable quality, no re-mixing is required.
操作簡單、容易
1、干燥器的開車、停車操作非常簡單。
2、停止進料后，傳送物料后的耙葉能很快地排空干燥
器內的物料。
3、通過特殊的大規格檢視門的視鏡，可以對設備內進
行很仔細的清洗和觀察。
Easy and simple operation
1、Start and stop of drier is quite simple
2、After material feeding is stopped,they can be easily discharged out of the drier by
harrows.
3、Careful cleaning and observation can be carried inside the equipment throughlarge-
scale viewing window.
能耗低
1、料層很薄，主軸轉速低，物料傳送系統需要的功率
小，電耗少。
2、以傳導熱進行干燥，熱效率高，能量消耗低。
Low energy consumption
1、Thin layer of materials, low speed of main shaft, small power and energy required
for conveying system of materials.
2、Dry by conducting heat so it has high heating efficiency and low energy
consumption.
操作環境好，可回收溶劑，粉塵排放符合要求
1、常壓型：由于設備內氣流速度低，而且設備內濕度
分布上高下低，粉塵很難浮到設備頂部，所以頂部排濕
口排出的尾氣中幾乎不含有粉塵。
2、密閉型：配溶劑回收裝置，可方便地回收載濕氣體
中的有機溶劑。溶劑回收裝置簡單，回收率高，對于易
燃、易爆、有毒和易氧化的物料，可用氮氣作為載濕氣
體進行閉路循環，使之安全操作。特別適用于易燃、易
爆、有毒物料的干燥。
3、真空型：在真空狀態下操作的盤式干燥器，特別適
用于熱敏性物料的干燥。
Good operation environment,solvent can be recovered and powder discharge meet the
requirements of exhaust.
1、Normal pressure type : as low speed of air flow inside the equipment and moisture
being high in upper part and low in lower part, dust powder could not float to the
equipment, so there is almost no dust powder in tail gas discharged from the moist
discharge outlet on the top.
2、Closed type: equipped with solvent recovery device that can recover organic solvent
easily form moist-carrier gas. The solvent recovery device has simple structure and
high recovery rate, and nitrogen can be used as moist-carrier gas in closed circulation
in order for safe operation . Especially suitable for drying of flammable , explosive and
poisonous materials.
3、Vacuum type: if the plate drier is operating under vacuum state, it is particularly
suitable for drying heat sensitive materials.
安裝方便、占地面積小
1、干燥器整體出廠，整體運輸，只需吊裝就位，安裝
定位非常容易。
由于干燥盤層式布置、立式安裝，即使干燥面積很大，
占地面積也很小。
Easy installation and small occupying area
1、As the drier is in a whole for die delivery, it is quite easy to install and fix at site only
by hoisting.
As drying plates being arranged by layers and installed vertically, it takes a small
occupying area though drying area is large.

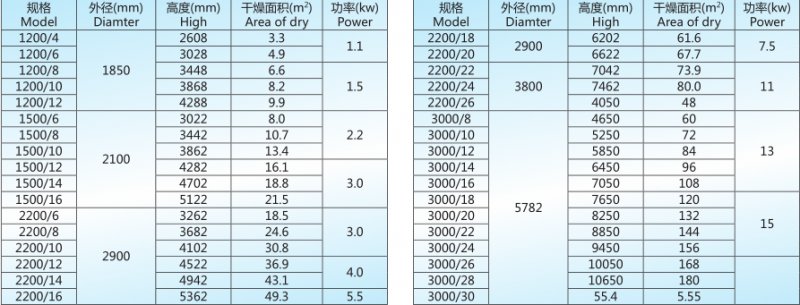

技術參數：
