DW
直接聯系
江蘇振興干燥設備有限公司.
江蘇
面議
DW
2889
廣泛應用于冶金助劑、化工、食品、包裝等領域。
產品概述：DW系列多層帶式干燥機是成批生產用的連續式干燥設備，用于透氣性較好的片狀、條狀、顆粒狀物料的干燥，對于脫水蔬菜、催化劑、中藥飲片等類含水率高、而物料溫度不允許高的物料尤為合適；該系列干燥機具有干燥速度快、蒸發強度高、產品質量好的優點， 對脫水濾餅類的膏狀物料，…
產品介紹

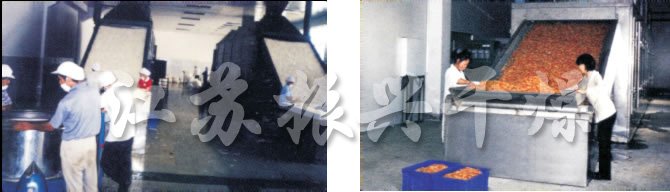

??DW系列多層帶式干燥機是成批生產用的連續式干燥設備，用于透氣性較好的片狀、條狀、顆粒狀物料的干燥，對于脫水蔬菜、催化劑、中藥飲片等類含水率高、而物料溫度不允許高的物料尤為合適；該系列干燥機具有干燥速度快、蒸發強度高、產品質量好的優點， 對脫水濾餅類的膏狀物料， 需經造粒或制成條狀后方可干燥。
概述
??DWB系列多層帶式干燥機適用于大規模生產干燥速率較低的難干燥物料，設備結構緊湊，占地面積小，操作簡單，維護方便、運行穩定。可根據物料的干燥特性設計成不同的熱風循環干燥形式，是熱風循環烘箱的延伸和改進，廣泛應用于冶金助劑、化工、食品、包裝等領域。隨著企業技術進步，產品技術含量的提高，多層帶式干燥機已具備滿足大生產、多元化、集中控制、連續生產的能力。具有高效、節能、易于管理的優勢。
技術規格
| 型號 | DW3-1.2-8 | DW3-1.2-10 | DW3-1.6-8 | DW3-1.6-10 | DW3-2-8 | DW3-2-8 |
| 單元數 | 4×3 | 5×3 | 4×3 | 5×3 | 4×3 | 5×3 |
| 帶寬 | 1.2 | 1.6 | 2 | |||
| 干燥段長 | 8×3 | 10×3 | 8×3 | 10×3 | 8×3 | 10×3 |
| 鋪料厚 | 10-80 | |||||
| 使用溫度(oC) | 50-140 | |||||
| 蒸汽壓力(MPa) | 0.2-0.8 | |||||
| 蒸汽耗量 (kg/h) | 360-600 | 420-720 | 450-840 | 480-960 | 480-960 | 630-1350 |
| 換熱面積(m2) | 816 | 1020 | 1056 | 1320 | 1344 | 1680 |
| 干燥強度 kg水/h | 150-450 | 220-550 | 240-600 | 280-750 | 280-750 | 350-900 |
| 風機數量 | 14 | 17 | 14 | 17 | 14 | 17 |
| 內機總功率 | 30.8 | 37.4 | 42 | 51 | 56 | 68 |
| 設備總功率 (kw) | 35.3 | 41.9 | 46.5 | 55.5 | 60.5 | 72.5 |
| 外形尺寸（L×W×H） | 9.77×2.2×4.5 | 11.77×2.2×4.5 | 9.77×2.6×4.7 | 11.77×2.6×4.7 | 9.77×3.06×4.9 | 11.77×3.06×4.9 |
| 總重 kg | 4800×3 | 5780×3 | 5400×3 | 6550×3 | 6350×3 | 7800×3 |
注：圖中所示蒸發水量視物料干燥溫度，鋪料厚度及停留時間而定。
表1?DDW型三層干燥機基本參數
型 號 | 單位 | DDW3-1.2-8 | DDW3-1.2-10 | DDW3-1.6-8 | DDW3-1.6-10 | DDW3-2-8 | DDW3-2-10 |
帶 寬 | m | 1.2 | 1.6 | 2 | |||
干燥段長 | m | 8 | 10 | 8 | 10 | 8 | 10 |
鋪料厚 | mm | 10～50 | |||||
使用溫度 | ℃ | 50～120 | |||||
蒸汽壓力 | mPa | 0.2～0.5 | |||||
水分蒸發量 | kg/h | 80～220 | 100～320 | 90～300 | 120～380 | 130～400 | 180～500 |
耗用蒸汽 | ≤2kg蒸汽/蒸發1kg水（對于蔬菜及中藥飲片） | ||||||
總功率 | kw | 21.2 | 21.2 | 21.2 | 22.7 | 22.7 | 22.7 |
外形尺寸 | m | 11×1.6×2 | 12.5×1.6×2 | 11×2.0×2 | 12.5×2.0×2 | 11×2.4×2 | 12.5×2.4×2 |
重量 kg | kg | 3000 | 4000 | 4400 | 4550 | 4300 | 6000 |
注：水分蒸發量以黃氏為蒸發介質。 | |||||||
表2?DDW型五層干燥機基本參數
型 號 | 單位 | DDW-5-1.2-8 | DDW-5-1.2-10 | DDW-5-1.6-8 | DDW-5-1.6-10 | DDW-5-2-8 | DDW-5-2-10 |
帶 寬 | m | 1.2 | 1.6 | 2 | |||
干燥段長 | m | 8 | 10 | 8 | 10 | 8 | 10 |
鋪料厚 | mm | 10～50 | |||||
使用溫度 | ℃ | 50～120 | |||||
蒸汽壓力 | mPa | 0.2～0.5 | |||||
水分蒸發量 | kg/h | 100～250 | 120～350 | 110～320 | 140～400 | 150～450 | 200～550 |
耗用蒸汽 | ≤2Kg蒸汽/蒸發1kg水（對于蔬菜及中藥飲片） | ||||||
總功率 | kw | 21.2 | 21.2 | 21.2 | 22.7 | 22.7 | 22.7 |
外形尺寸 | m | 11×1.6×2.7 | 12.5×1.6×2.7 | 11×2.0×2.7 | 12.5×2.0×2.7 | 11×2.4×2.7 | 12.5×2.4×2.7 |
重量 | kg | 3800 | 4780 | 4400 | 5550 | 5350 | 6800 |
注：水分蒸發量以黃氏為蒸發介質。 | |||||||
表3 DDW型七層干燥機基本參數
型 號 | 單位 | DDW7-1.2-8 | DDW7-1.2-10 | DDW7-1.6-8 | DDW7-1.6-10 | DDW7-2-8 | DDW7-2-10 |
帶 寬 | m | 1.2 | 1.6 | 2 | |||
干燥段長 | m | 8 | 10 | 8 | 10 | 8 | 10 |
鋪料厚 | mm | 10～50 | |||||
使用溫度 | ℃ | 50～120 | |||||
蒸汽壓力 | mPa | 0.2-0.5 | |||||
水分蒸發量 | kg/h | 120～300 | 160～400 | 150～375 | 190～475 | 200～500 | 240～600 |
耗用蒸汽 | ≤2kg蒸汽/蒸發1Kg水（對于蔬菜及中藥飲片） | ||||||
總功率 | kw | 27 | 27 | 40.5 | 40.5 | 40.5 | 49 |
外形尺寸 | m | 11×1.6×3.5 | 12.5×1.6×3.5 | 11×2.0×3.5 | 12.5×2.0×3.5 | 11×2.4×3.5 | 12.5×2.4×3.5 |
重量 | kg | 4800 | 5780 | 5400 | 6550 | 6350 | 7800 |
注：水分蒸發量以黃氏為蒸發介質。 | |||||||
