此類設備的廢氣排放是由個單元引出一定量的廢氣由專門的排濕風機排出，引出量每單元均由調節閥控制，以利于控制設備內的干燥氣氛，再加上各單元的溫度控制，加料量控制及網帶運行速度調節，可以得到最佳使用效果。
DW系列帶式干燥機是1991年國內首創的單層穿流帶式系列產品，已成功用于脫水蔬菜????、中藥飲片、炒貨食品、蝦條、水洗羊毛、瓷粉、礦石等多種物料的干燥。
燃棒（牛糞木屑混合物）專用帶式干燥機 燃棒烘干設備 四川攀鋼集團有限公司 中試線項目 河北邢臺華凱實業有限公司 環保潔凈型煤項目
一、物料干燥要求：
燃棒干燥
物料參數：
名稱：燃棒（牛糞木屑混合物）
尺寸：直徑40mm 長度100mm
單體重量：≈150g
干燥前含水：40%
干燥后含水：15%
產量：10000kg/h
二、干燥設備選型及主要技術參數：
DW-穿流帶式干燥機(直燃式熱風爐加熱)
干燥主機機寬3000mm 干燥段長34000mm
設備占地面積（長×寬×高）34000×3000×2520
裝機功率56.5kw/h
循環風機 4-72-6C-2.2kw 15臺
排濕風機 4-72-6C-2.2kw 3臺
調速電機 BWDE-185-5.5kw 1臺
三、設備選型：
因連續生產的需要，并保證產品的完整性，生產過程中物料要保持靜止狀態，減少生產過程中的不必要擾動，設備可選用單層DW系列帶式干燥機。如果生產場地不足，也可以用多層DW帶式干燥機，減少設備占地面積。
四、設計說明：
DW系列帶式干燥機是1991年**的單層穿流帶式系列產品，已成功用于脫水蔬菜????、中藥飲片、炒貨食品、蝦條、水洗羊毛、瓷粉、礦石等多種物料的干燥。設備工作原理見圖1。干燥器內分若干單元，每單元熱風溫度單獨可調，熱風循環方式可以是向上通風，也可以是向下通風或采用復合通風方式，通常情況下采用向上與向下結合的復合通風方式。由于各種物料干燥時特性差別較大，設備選擇時需與設計人員共同協商確定，這樣可以有比較合理的通風組合及干燥溫度曲線選擇。此類設備的廢氣排放是由個單元引出一定量的廢氣由專門的排濕風機排出，引出量每單元均由調節閥控制，以利于控制設備內的干燥氣氛，再加上各單元的溫度控制，加料量控制及網帶運行速度調節，可以得到**使用效果。這類設備設計的廢氣排放量占到氣體總循環量的10%-17%。當物料的特性不同時，設備選型有較大變化。DW系列的性能，規格見附表。
五、理論計算：
1、 水份蒸發量計算
設：干燥加料量為G1 濕料含水率為X1
產品量為G2 產品含水率為X2
蒸發水量為W
依據干燥前后**干物料量不變，則：
（1－X1）G1=（1－X2）G2 ①
W= G 1－G2 ②
1－X2
由 ① 設 G1 = ————— G2 ③
1－X1
1－X2 X1－X2
③ 式代入 ② W = ——— G2－ G2 = ——— G2 ④
1－X1 1－X1
已知X1=40%（濕料**含水） X2=15%
G2=10000㎏/h
1－15%
代入 ① G1 = ————— ×10000=14167/ h
1－40%
W=14167kg/h（加料量）－10000kg/h (產品量)=4167kg/h

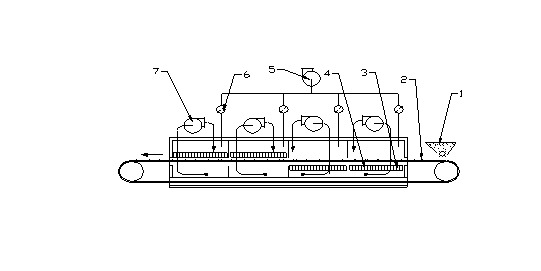

六、工藝流程圖或圖片（圖1）
1.加料器 2.輸送帶 3.加熱器 4.分風器 5.排濕風機 6.調節閥 7.循環風機
七、設備相關用戶單位
四川攀鋼集團有限公司 中試線項目
河北邢臺華凱實業有限公司 環保潔凈型煤項目
