HZG
直接聯系
常州市億干干燥設備有限公司
江蘇
面議
HZG
2306
--
該設備可選用多種形式抄板來適應不同的物料，結構簡單，運轉可靠，維修方便，生產能力大。
原理

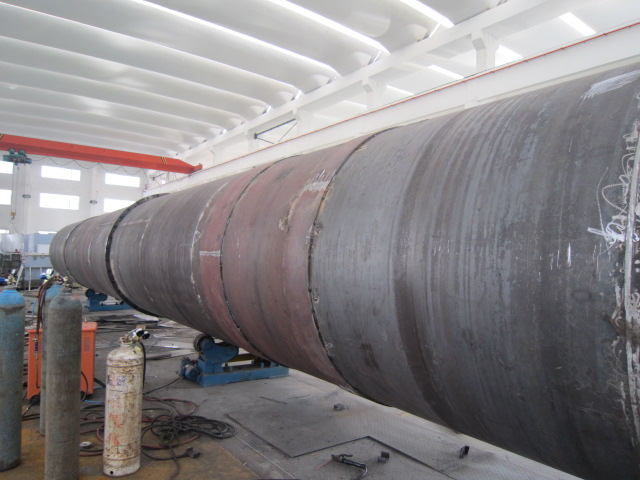

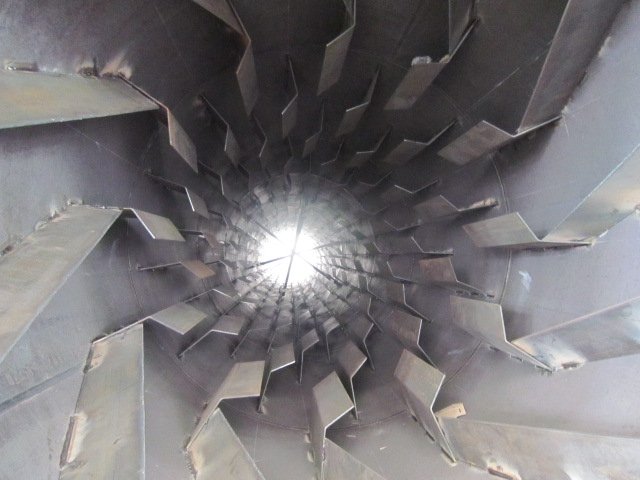

HZG回轉滾筒干燥機是主體略帶傾斜并能在一定范圍內可調轉速的圓筒體，濕物料由加料機送入圓筒內，在內筒均布的抄板器翻動下，物料在干燥器內均勻分布與分散并與通過筒內的熱風(并流或逆流)充分接觸，加快了干燥傳熱，傳質。從而達到干燥的目的。該設備可選用多種形式抄板來適應不同的物料，結構簡單，運轉可靠，維修方便，生產能力大。
應用范圍
適用于化工、礦山、冶金等行業大顆粒，比重大物料干燥，如：礦石、高爐礦渣、煤、金屬粉末、磷肥、硫銨。對有特殊要求的粉狀、顆粒狀物料的干燥，如： HP發泡劑、酒糟渣、輕質碳酸鈣、活性白土、磁粉、石墨、藥渣。要求低溫干燥，且需大批量連續干燥的物料。
技術參數
規格m | 生產能力t/h | 筒體速度r/min | 電機功率kw | 安裝角度° | 出料濕度 |
φ1.0×5.0 | 0.5-1.2 | 0.6-6 | 4 | 3-5 | ≤1.5% |
φ1.2×6-10 | 1.5-3 | 0.6-6 | 5.5 | 3-5 | ≤1.5% |
φ1.5×12-18 | 3-5.5 | 0.6-6 | 15 | 3-5 | ≤1.5% |
φ1.8×12-18 | 5-6.5 | 0.6-6 | 18.5 | 3-5 | ≤1.5% |
φ2.2×12-22 | 7-12 | 0.6-6 | 22 | 3-5 | ≤1.5% |
φ2.4×15-20 | 9-15 | 0.6-6 | 30 | 3-5 | ≤1.5% |
φ3.0×25 | 16 | 0.6-6 | 55 | 3-5 | ≤1.5% |
形式 | 直接加熱順流式 | 直接加熱順流式 | 直接加熱逆流式 | 直接加熱逆流式 | 復合加熱 | 復合加熱 |
物料種類 | 礦石 | HP 發泡劑 | 高爐礦渣 | 硫銨 | 磷肥 | 煤 |
處理器 | 1000 | 466 | 15000 | 20000 | 12000 | 5000 |
初含水量 | 30 | 13 | 6 | 1.5 | 5 | 6.5 |
終含水量 | 15 | 0.3 | 1 | 0.1 | 0.1 | 0.1 |
平均粒徑 | 6.5 | 0.05 | 4.7 | 0.5-1.7 | 0.5 | 5 |
物料堆積重度 | 770 | 800 | 1890 | 1100 | 1500 | 750 |
熱風量 | 39000 | 5400 | 10750 | 9800 | 6500 | 16000 |
入口氣體溫度 | 600 | 165 | 500 | 180 | 650 | 570 |
物料出口溫度 | 42 | 100 | 70 | 80 | 75 | |
加熱方式 | 煤氣 | 蒸氣+電加熱 | 重油 | 燃煤熱風爐 | 重油 | 重油 |
裝料系數 | 6.3 | 7 | 7.5 | 7.8 | 18 | |
轉速 | 4 | 4 | 3.5 | 3 | 4 | 2 |
傾斜度 | 0.04 | 0.005 | 0.03 | 0.05 | 0.05 | 0.043 |
抄板數目 | 12 | 24 | 12 | 22 | 內筒外面8 | 內筒外面6 |
干燥器直徑 | 2.0 | 1.5 | 2 | 2.3 | 外筒2 | 外筒2.4 |
干燥器長度 | 20 | 12 | 17 | 15 | 10 | 16 |
驅動功率 | 22 | 7.5 | 15 | 11 | 11 | 15 |
