KJG-30
直接聯系
常州市龍溪干燥設備有限公司
常州
20-30萬元
龍溪
KJG-30
6537
10-300MU
節能，蒸發水分大，1.5KG蒸汽可一公斤水

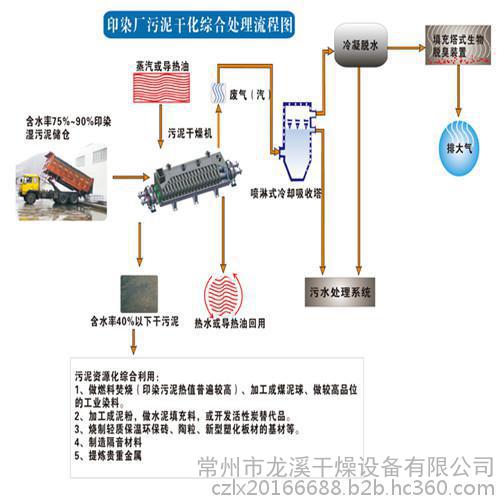

化工污泥，食品污泥，醫藥污泥
溫開爾集團
概述：

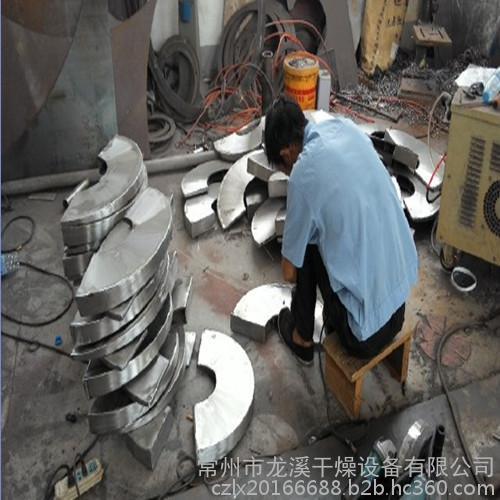

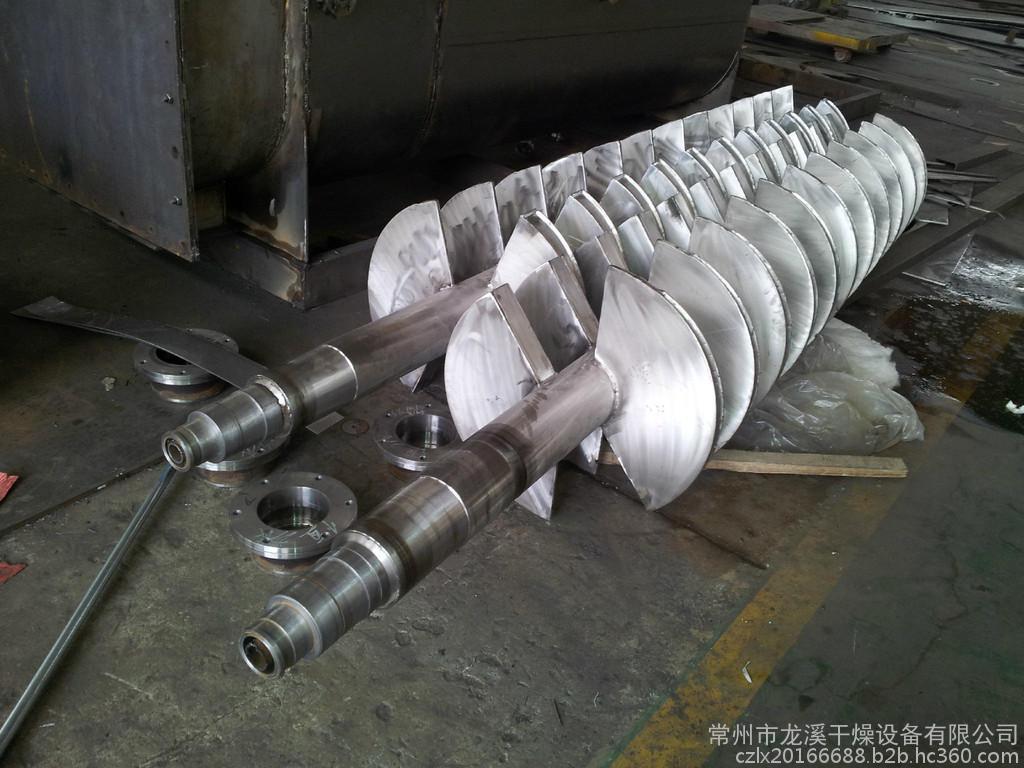

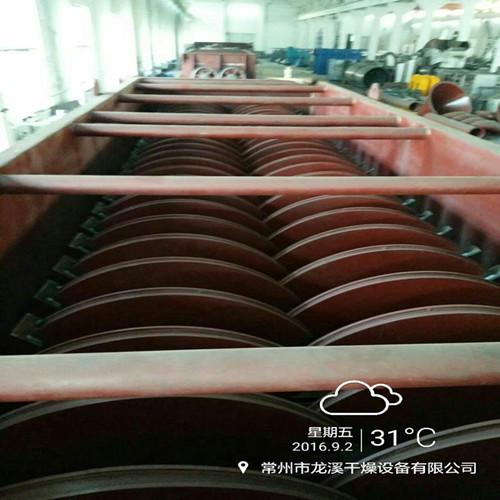

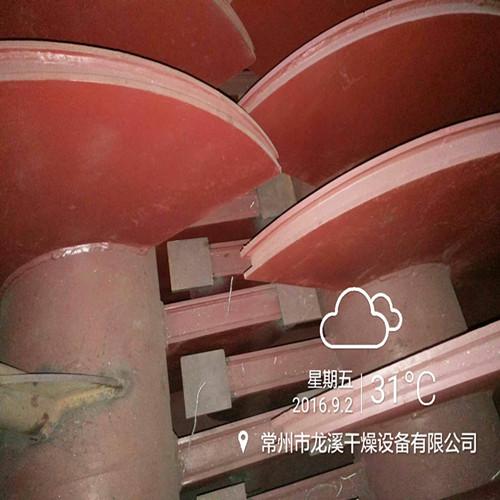

空心軸上密集排列著楔型中空槳葉，熱介質經空心軸流經槳葉。單位有效容積內傳熱面積很大，熱介質溫度從-40℃到320℃，可以是水蒸汽，也可以是液體型：如熱水、導熱油等。間接傳導加熱，沒有攜帶空氣帶走熱量，熱量均用來加熱物料。熱量損失僅為通過器體保溫層向環境的散熱。楔型 槳葉傳熱面具有自清潔功能。物料顆粒與楔型面的相對運動產生洗刷作用，能夠洗刷掉楔型面上附著物料，使運轉中一直保持著清潔的傳熱面。槳葉干燥機的殼體為W型，殼體內一般安排二到四根空心攪拌軸。殼體有密封端蓋與上蓋，防止物料粉塵外泄及收集物料溶劑蒸汽。出料口處設置一擋扳，保證料位高度，使傳熱面被物料覆蓋而充分發揮作用。熱介質通過旋轉接頭，流經殼體夾套及空心攪拌軸，空心攪拌軸依據熱介質的類型而具有不同的內部結構，以保證**的傳熱效果。
應用：
槳葉干燥機已成功地用于食品、化工、石化、染料、工業污泥等領域。設備傳熱、冷卻、攪拌的特性使之可以完成以下單元操作：煅燒（低溫）、冷卻、干燥（溶劑回收）、加熱（融化）、反應和滅菌。攪拌 槳葉同時又是傳熱面，使單位有效容積內傳熱面積增大，縮短了處理時間。楔型槳葉傳熱面又具有自清潔功能。壓縮--膨脹攪拌功能使物料混和均勻。物料沿軸向成"活塞流"運動，在軸向區間內，物料的溫度、濕度、混合度梯度很小。
● 用導熱油做熱介質，槳葉干燥機可完成低溫煅燒工作。如：二水硫酸鈣（Ca2SO4·2H2O）煅燒轉化為半水硫酸鈣（Ca2SO4·1/2H2O）。● 通入冷卻介質，如水、冷卻鹽水等即可用來冷卻。如：使用于純堿行業的槳葉式涼堿機，取代老式的空氣冷卻涼堿機，節省了能源及尾氣處理設備，降低了操作費用 ，還可用于鈦白粉、鎳鐵合金粉及各種粉粒狀物料的冷卻。在單臺機里可以將物料從1000℃冷卻到小于40℃。
● 干燥,設備*主要的功能，不使用熱空氣，使溶劑回收、能源消耗、環境控制處于易處理的理想狀態。對需回收溶劑、易燃易氧化熱敏性物料尤為適應。已廣泛用于精細化工、石化、染料行業。
● 軸向區間內，溫度、濕度、混合度的均勻性，使得設備可用來加熱或融化，或進行一些固體物料反應。在復合肥及變性淀粉行業均已成功使用。 槳葉干燥機可用來對食物和面粉進行滅菌處理。單位有效容積內大的加熱面積，很快就將物料加熱到滅菌溫度，避免了長時間加熱而改變物料品質。
特點：
● 槳葉干燥機能耗低：由于間接加熱，沒有大量攜帶空氣帶走熱量，干燥器外壁又設置 保溫層，對漿狀物料，蒸發1kg水僅需1.22kg水蒸汽。
● 槳葉干燥機系統造價低：單位有效容積內擁有巨大的傳熱面，就縮短了處理時間，設備尺寸變小。就極大地減少了建筑面積及建筑空間。
● 處理物料范圍廣：使用不同熱介質，既可處理熱敏性物料，又可處理需高溫處理的物料。常用介質有：水蒸汽、導熱油、熱水、冷卻水等。既可連續操作也可間歇操作，可在很多領域應用。
● 環境污染小：不使用攜帶空氣，粉塵物料夾帶很少。物料溶劑蒸發量很小，便于處理。對有污染的物料或需回收溶劑的工況，可采用閉路循環。
● 操作費用低：該設備正常操作，僅1-2人/天。低速攪拌及合理的結構。磨損量小，維修費用很低。
● 操作穩定：由于楔型槳葉特殊的壓縮--膨脹攪拌作用，使物料顆粒充分與傳熱面接觸，在軸向區間內，物料的溫度、濕度、混合度梯度很小，從而保證了工藝的穩定性。
特性參數表 | ||||||||
型 號 | KJG-2.7 | KJG-9 | KJG-13 | KJG-18 | KJG-24 | KJG-29 | KJG-36 | KJG-41 |
傳熱面積m2 | 2.7 | 9 | 13 | 18 | 24 | 29 | 36 | 41 |
有效容積m3 | 0.06 | 0.32 | 0.59 | 1.09 | 1.53 | 1.85 | 2.42 | 2.8 |
轉速范圍r.p.m | 15-30 | 10-25 | 10-25 | 10-20 | 10-20 | 10-20 | 10-20 | 10-20 |
功 率kw | 2.2 | 4.0 | 5.5 | 7.5 | 11 | 11 | 15 | 15 |
器體寬A mm | 306 | 584 | 762 | 940 | 1118 | 1118 | 1296 | 1296 |
總寬B mm | 736 | 841 | 1066 | 1320 | 1474 | 1474 | 1676 | 1676 |
器體長C mm | 1956 | 2820 | 3048 | 3328 | 3454 | 4114 | 4115 | 4724 |
總長D mm | 2972 | 4876 | 5486 | 5918 | 6147 | 6808 | 6960 | 7570 |
進出料距E mm | 1752 | 2540 | 2768 | 3048 | 3150 | 3810 | 3810 | 4420 |
中心高F mm | 380 | 380 | 534 | 610 | 762 | 762 | 915 | 915 |
總高G mm | 762 | 838 | 1092 | 1270 | 1524 | 1524 | 1778 | 1778 |
進汽口N吋 | (2)3/4 | (2)3/4 | (2) 1 | (2) 1 | (2) 1 | (2) 1 | (2) 1 | (2) 1 |
出水口O吋 | (2)3/4 | (2)3/4 | (2) 1 | (2) 1 | (2) 1 | (2) 1 | (2) 1 | (2) 1 |
