廣泛用于水泥、礦山、建材、化工、糧食、復合肥生產等行業的物料烘干
廣泛用于水泥、礦山、建材、化工、糧食、復合肥生產等行業的物料烘干

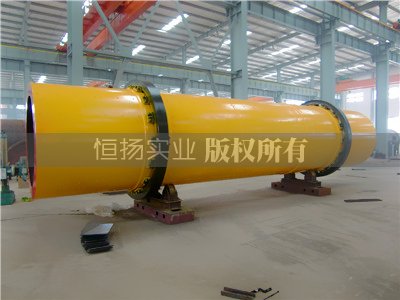

轉筒烘干機也叫轉筒干燥機，廣泛用于水泥、礦山、建材、化工、糧食、復合肥生產等行業的物料烘干，為了控制烘干機的溫度，在進出料裝置上配置熱電偶，通過溫度表可顯示烘干機進出料端的溫度變化，為更好地控制筒體內的工作溫度（一般350-380度）提供了依據。
回轉轉筒干燥器一般適應于顆粒狀物料，也可用于部分摻入物料的辦法，干燥粘狀膏狀物料或含水量較高的物料。它的優點是生產能力大、適用范圍廣、流量阻力小、操作上允許波動范圍較大、操作方便等。常用于烘干肥料、飼料、沙子、礦粉、煤泥、河沙、礦渣、煤炭、干粉砂漿、脫硫石膏……等物料。
轉筒烘干機主要由筒體裝置前后托輪裝置、進出料裝置、傳動裝置與齒輪罩等部件組成。（與烘干機配套的附屬設備：燃燒室、喂料出料設備、收塵設備等均不屬本機范圍）。
生產的轉筒烘干機采用新型揚料板裝置，具有導向、均流、揚料等多項功能，能使物料在烘干機徑向截面全面均布，料幕成為薄、均、全的狀態，完全接觸熱氣流，達到充分利用熱能的目的。公司烘干機選用合理的運行參數，煤耗量和電耗量比一般烘干機降低10-15%以上，臺時產量提高10-15%以上，已在水泥和選礦企業得到了廣泛的應用。
轉筒烘干機優點是產量大，可連續操作。圓筒空間大，物料流動阻力小。操作上允許波動范圍較大，并且不影響產品質量。結構簡單，操作方便，成本低。
轉筒烘干機缺點是物料的填充系數，即物料體積與圓筒體積之比較小，因此，一般在產量大的情況下，圓筒的直徑和長度都較大。另外，不適宜干燥黏性物料。如要干燥有黏性的物料，需安裝打擊裝置。
轉筒烘干機是有傾斜而轉動的長圓筒構成。濕物料從左端上部進入，在筒內向下移動過程中，與筒內的熱空氣或被加熱的筒壁相接觸，達到干燥目的。其主要應用于各種散狀物料的干燥。
以干燥碳酸鈣為例，φ1850mm×20500mm的轉筒烘干機以4r/min速度轉動，含40%水分的碳酸鈣由帶式輸送機經料斗進入圓筒內，圓筒進料端裝有螺旋式抄板，使碳酸鈣很快被移走。由煤燃燒產生的1400℃煙道氣，進入圓筒的內筒，再由內筒末端進入圓筒的夾套，抽風機將氣體排走。煙道氣抽風機的風量為12000～13000m3/h，功率為2.8kW，風壓為1000～2000MPa。當濕碳酸鈣進入圓筒后，隨著圓筒的轉動，在重力的作用下，由進料端向出料端移動。圓筒內壁裝有順向抄板，它不斷地把碳酸鈣抄起又撒下，傳熱面積不斷更新，提高干燥速率。從而，碳酸鈣在前移過程中得到了充分的熱量，水分被汽化，經過40min干燥，得到了含0.3%水分的1250㎏/h碳酸鈣產品。
| 型號 | 傾斜度(%) | 轉速(r/min) | 進氣溫(℃) | 功率 | 生產能力(t/h) | 重量 | 備注 |
| Φ600×6000 | 3-5 | 3-8 | ≤700 | 3 | 0.5-1.5 | 2.9 | |
| Φ800×8000 | 3-5 | 3-8 | ≤700 | 4 | 0.8-2.0 | 3.5 | |
| Φ800×10000 | 3-5 | 3-8 | ≤700 | 4 | 0.8-2.5 | 4.5 | |
| Φ1000×10000 | 3-5 | 3-8 | ≤700 | 5.5 | 1.0-3.5 | 5.6 | |
| Φ1200×10000 | 3-5 | 3-8 | ≤700 | 7.5 | 1.8-5 | 14 | |
| Φ1200×12000 | 3-5 | 3-8 | ≤700 | 11 | 2-6 | 14.8 | |
| Φ1500×12000 | 3-5 | 2-6 | ≤800 | 15 | 3.5-9 | 17.8 | |
| Φ1800×12000 | 3-5 | 2-6 | ≤800 | 18.5 | 6-12 | 25 | |
| Φ2000×18000 | 3-5 | 1.5-6 | ≤800 | 18.5 | 7-15 | 36 | |
| Φ2200×18000 | 3-5 | 1.5-6 | ≤800 | 22 | 10-18 | 53.8 | |
| Φ2400×20000 | 3-5 | 1.5-5 | ≤800 | 37 | 18-30 | 62 | |
| Φ3000×20000 | 3-5 | 1.5-5 | ≤800 | 55 | 25-35 | 78 | |
| Φ3000×25000 | 3-5 | 1.5-5 | ≤800 | 75 | 32-40 | 87.5 |
