可廣泛應用于制藥、化工、食品、燃料等行業物料的干燥。符合GMP要求。
概述
雙錐回轉真空干燥機是集合-干燥于一體的新型干燥機。將泠凝器、真空泵與干燥機配套；組成真空干燥裝置。（如不需回收溶劑；泠疑器可不用）本機設計先進；內部結構簡單；清洗容易物料能全部排出；操作簡便；能降低勞動強度改善工作環境。同時因容器本身回轉時物料亦轉動但器壁上不積料；故傳熱系數較高；干燥速率大、不僅節約能源；而且物料干燥均勻充分；質量好。可廣泛應用于制藥、化工、食品、燃料等行業物料的干燥。符合GMP要求。
特點
油加熱時；采用自動恒溫控制；可以干燥生化制品和礦物原來；溫度可在20~160℃之間；溫度±2℃以內。
熱效率高；比一般烘箱提高2倍以上。
間接加熱；物料不會被污染；符合GMP要求。設備維修操作簡單、易清洗。
應用
本機適用于醫藥、食品、化工等行業的粉、粒狀物料的真空干燥和混合尤其適用于有下列的物料
不能承受高溫的熱敏性物料；容易氧化；有危險的物料；需回收溶劑和有毒氣體的物料；要求殘留揮發物含量極低的物料；要求混合充分；均勻的物料。
原理

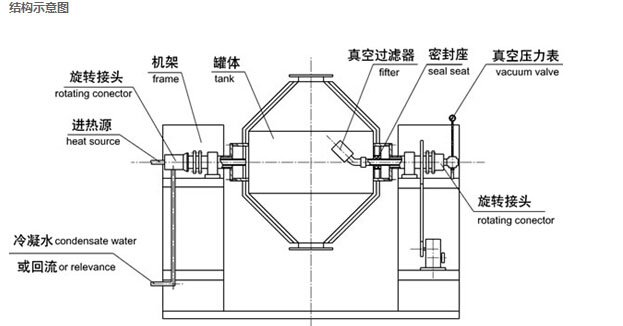

SZG雙錐回轉真空干燥機為雙錐形的回轉罐體；罐內在真空狀態下；向夾套內通人蒸汽或熱水進行加熱；熱量通過罐體內壁與濕物料接觸。濕物料吸熱后蒸發的水氣；通過真空泵經真空排氣管被抽走。由于罐體內處于真空狀態；且罐體的回轉使物料不斷的上下、內外翻動；故加快了物料的干燥速度；提高干燥效率；達到均勻干燥的目的。
三技術規格
規格 | 100 | 350 | 500 | 750 | 1000 | 1500 | 2000 | 3500 | 4500 | 5000 |
罐內容積 | 100 | 350 | 500 | 750 | 1000 | 1500 | 2000 | 3500 | 4500 | 5000 |
裝料容積 (L) | ≤50 | ≤175 | ≤250 | ≤375 | ≤500 | ≤750 | ≤1000 | ≤1750 | ≤2250 | ≤2500 |
加熱面積 (m2) | 1.16 | 2 | 2.63 | 3.5 | 4.61 | 5.58 | 7.5 | 11.2 | 13.1 | 14.1 |
轉速 (rpm) | 4 - 6 | |||||||||
電機功率 (kw) | 0.75 | 1.1 | 1.5 | 2 | 3 | 3 | 4 | 5.5 | 7.5 | 11 |
占地面積長×寬(mm) | 2160× 800 | 2260× 800 | 2350× 800 | 2560× 1000 | 2860× 1300 | 3060× 1300 | 3260× 1400 | 3760× 1800 | 3960× 2000 | 4400× 2500 |
回轉高度(mm) | 1750 | 2100 | 2250 | 2490 | 2800 | 2940 | 2990 | 3490 | 4100 | 4200 |
罐內設計壓 (MPa) | -0.1-0.15 | |||||||||
夾套設計壓力 (MPa) | ≤0.3 | |||||||||
工作溫度 (oC) | 罐內≤85 夾套≤140 | |||||||||
用冷凝器時，真空泵, | 2X-15A | 2X-15A | 2X-30A | 2X-30A | 2X-70A | JZJX 300-8 | JZJX 300-4 | JZJX 600-8 | JZJX 600-4 | JZJX 300-4 |
型號，功率 | 2KW | 2KW | 3KW | 3KW | 505KW | 7KW | 9.5KW | 11KW | 20.5KW | 22KW |
不用冷凝器時，真空泵 , | SK-0.4 | SK-0.8 | SK-0.8 | SK-2.7B | SK-2.7B | SK-3 | SK-6 | SK-6 | SK-9 | SK-10 |
型號，功率 | 1.5KW | 2.2KW | 2.2KW | 4KW | 4KW | 5.5KW | 11KW | 11KW | 15KW | 18.5KW |
重量(kg) | 800 | 1100 | 1200 | 1500 | 2800 | 3300 | 3600 | 6400 | 7500 | 8600 |
注：對干燥前后容積變化很大的物料，其裝料系數可適當加大或縮小。
