SZG系列雙錐回轉真空干燥機
SZG雙錐回轉真空干燥機主機為雙錐形罐體，罐內在真空狀態下，夾套內可通入蒸汽或熱水對內膽進行加熱，熱量通過內膽傳遞給濕物料，使濕物料中水分氣化，低速電機帶動罐體回轉，物料不斷上下、內外翻動，更換受熱面，同時，水蒸汽通過真空泵經排氣管不斷被抽走，加快了物料干燥速率，*終達到均勻干燥的目的。符合藥品管理規范"GMP"的要求。
特點 1、由于是在真空下干燥，在較低溫度下有較高速率，比一般干燥設備速度提高2倍，節約能源，熱利用率高，特別適合熱敏性物料和易氧化物料的干燥。2、 本機設計先進、內部結構簡單、清掃容易、物料能全部排出、操作簡單。3、封閉干燥，產品無漏損，不污染，適合強烈刺激，有毒害性物料的干燥。4、物料在轉動中混合干燥，可以將物料干燥至很低的含水量（≤0.5%），且均勻性好，適合不同物料要求。5、設備結構緊湊，占地面積小，操作簡便，減輕勞動強度，節省勞力。6、 用戶可選用無極調速（1-10轉/分）和有級調速（6-10轉/分），便于高速干燥能力和適應不同的要求。 | |
安裝示意圖 | |
| |

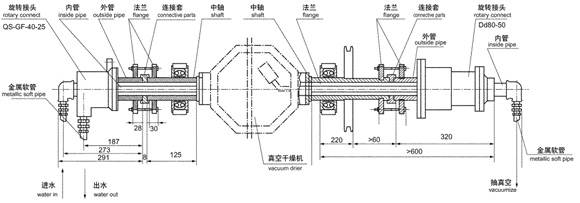

旋轉接頭示意圖 | |
| |
典型用戶 2、 江西海利貴溪化工農藥有限公司 |
|
技術參數 | |
100 | 350 | 500 | 750 | 1000 | 1500 | 2000 | 3500 | 4500 | |
罐內容積(L) | 100 | 350 | 500 | 750 | 1000 | 1500 | 2000 | 3500 | 4500 |
裝料容積(L) | ≤50 | ≤175 | ≤250 | ≤375 | ≤500 | ≤750 | ≤1000 | ≤1750 | ≤2250 |
轉速(rpm) | 3～13 | ||||||||
電機功率(kw) | 0.75 | 1.1 | 1.5 | 2 | 3 | 3 | 4 | 5.5 | 7.5 |
占地面積 | 2160× 800 | 2260× 800 | 2350× 800 | 2560× 1000 | 2860× 1300 | 3060× 1300 | 3260× 1400 | 3760× 1800 | 3960× 2000 |
回轉高度(h) | 1750 | 2100 | 2250 | 2490 | 2800 | 2940 | 2990 | 3490 | 4100 |
罐內設計壓力(MPa) | -0.1～0.15 | ||||||||
夾套設計壓力(MPa) | ≤0.3 | ||||||||
工作溫度(℃) | 罐內≤85 夾套≤140 | ||||||||
用冷凝器時，真空泵型號，功率(kw) | 2X-15A | 2X-15A | 2X-30A | 2X-30A | 2X-70A | JZJX300-8 | JZJX300-4 | JZJX600-8 | JZJX600-4 |
不用冷凝器時，真空泵型號，功率(kw) | SK-0.4 | SK-0.4 | SK-0.8 | SK-2.7B | SK-2.7B | SK-3 | SK-6 | SK-6 | SK-9 |
重量(kg) | 800 | 1100 | 1200 | 1500 | 2800 | 3300 | 3600 | 6400 | 7500 |
