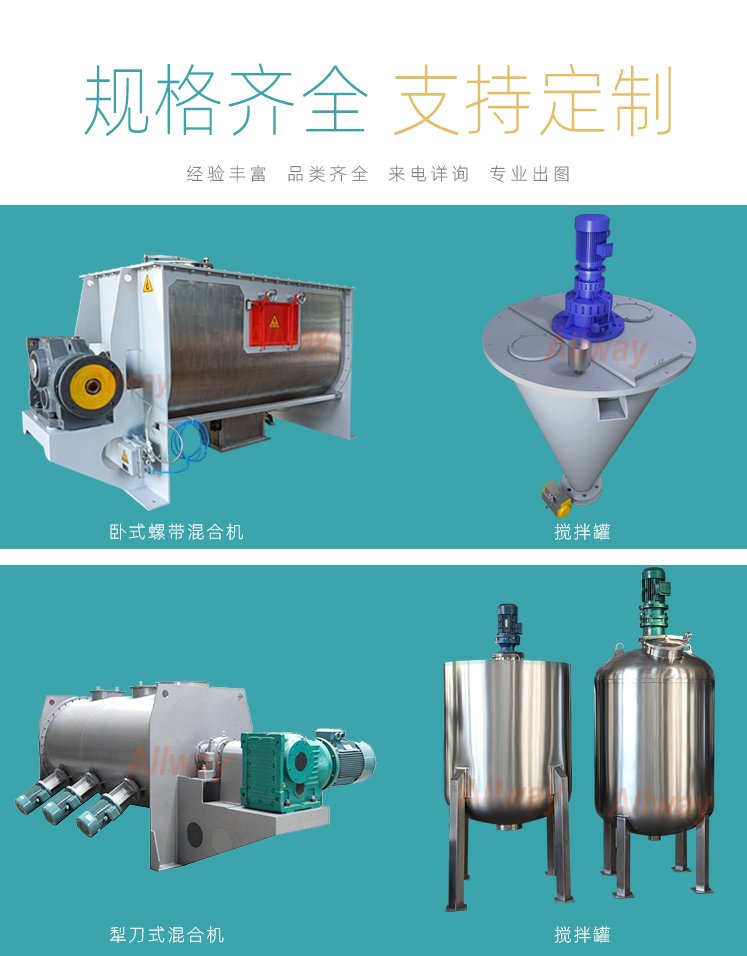

臥式螺帶混合機

簡要說明：

混合機的傳動主軸上布置雙層螺旋葉片，內部螺旋將物料向外側輸送，外部螺旋將物料向內部聚集。物料在雙層螺旋帶的對流運動下，形成一個低動力高效的混合環境。安裝于攪拌軸上的內外徑螺旋帶動桶體內物料，使攪拌器在桶體內**范圍翻動物料。攪拌裝置工作時內螺旋帶動靠近軸心處物料做軸心旋轉，軸向由內至兩側推動，外螺旋帶動靠近桶壁物料做軸心旋轉，軸向由兩側至內推動，本混合物料能夠在較短時間內均勻混合。

產品組成：

臥式螺帶混合機由U形容器、螺帶攪拌葉片和傳動部件組成；螺帶狀葉片為雙層結構，外層螺旋將物料從兩側向中央匯集，內層螺旋將物料從中央向兩側輸送，形成對流混合。螺帶混合機對于粘性或有凝聚性的粉粒體的混合以及粉粒體中添加液體及糊狀物料的混合有良好的效果，筒蓋可做成全開式門，以便于對設備進行清洗更換產品。

出料方式：

混合機底部出料方式：粉體物料采用氣動大開門結構形式，具有卸料快、無殘余等優點； 高細度物料或半流體物料采用采用手動蝶閥或者氣動蝶閥，手動蝶閥經濟適用，氣動蝶閥對半流體的密封性好，但造價比手動蝶閥高。在需要加熱或冷卻的場合，可配置夾套。加熱方式有電加熱和導熱油加熱兩種方式可選：電加熱方便，但升溫速度慢，能耗高；導熱油加熱需要配置油鍋和導油動力、管道，投資較大，但升溫速度快，能耗較低。冷卻工藝可直接向夾套內注入冷卻水，夾套換熱面積大，冷卻速度快。電機與攪拌主軸之間通過擺線針輪式減速機直聯，結構簡單，運行可靠度高，維護方便。

主要特征
該機型為臥式筒體，單軸雙螺帶對稱分布結構。混合機筒體為Ｕ型，在頂蓋或筒體上部有進料口，根據用戶需要其上可裝噴霧加液裝置。筒體內裝有單軸轉子，轉子是由軸、橫撐及螺帶組成。
        筒體底部中央裝有氣動(手動)翻板閥，圓弧閥門緊緊嵌入筒內，與筒內壁齊平，無物料堆積和混合死角現象，可靠的邊條式密封，保證在頻繁的開關中無泄漏現象。
斷開式螺帶結構，相對于連續式螺帶，對物料產生的剪切運動更大，并可使物料在流動中形成更多的渦流，加快了混合速度，提高混合均勻度。
可在混合機筒體外增加夾套，通過向夾套內注入冷熱介質來實現對物料的冷卻或加熱；冷卻一般泵入工業用水，加熱可通入蒸汽或電加熱導熱油。

應用范圍：

廣泛應用于膩子膏、真石漆、干粉、膩子、醫藥、食品、化學品、飼料、陶瓷、耐火材料等固-固（即粉體與粉體）、固-漿（即粉體與膠漿液）的混合，特別適應粘稠的物料混合。對纖維含量較大、密度差異大的物料混合，該混合機不適合。膩子膏、真石漆、生物、醫藥、食品等行業，建議使用不銹鋼材質。一般情況下，混合含有?；⒅榈母煞凵皾{料，推薦臥式螺帶混合機快。電機與攪拌主軸之間通過擺線針輪式減速機直聯，結構簡單，運行可靠度高，維護方便。

主要參數

臥式螺帶混合機選型原則：

許多用戶在粉料/粉體混合設備方面很多選擇國內原有的立式錐形混合設備，但專家建議，由于立式錐形混合機存在許多缺點、維修率很高，因此在粉料/粉體或顆粒狀物料混合時，應選擇臥式混合機，該設備混合效率高，混合質量好，卸料時間短，殘留量也少。但選擇及使用臥式混合機需注意以下幾點：

1． 根據每天生產量挑選臥混機。因混合機每批物料加工時間約10分鐘，加上出料及進料的時間，每批物料加工時間可按15分鐘計，則1小時可以連續加工4批料。如選擇每批加工量100千克的混合機，則每小時可加工400千克。用戶可以根據自己的需要挑選臥式混合機。

2．根據臥式螺旋帶式混合機工作原理，用于攪拌混合的雙螺旋帶向相反方向推送物料的能力應是基本一致的。由于內螺旋帶的螺距等于外螺旋帶，為達到推送物料的能力一致，內螺旋帶的寬度應大于外螺旋帶，否則會使物料向一個方向集中。因此，在選擇臥式混合機時要注意這一點。

3． 按設計原理，螺旋帶式混合機中螺旋帶與殼體之間的間隙可以為4毫米～10毫米，物料可以用摩擦力帶動全部參加混合。但由于粉碎粒度及物料的摩擦系數不一樣，因此會使各種組分的物料參加混合的時間不一樣，造成產品的不均勻性。有的廠家已意識到這一點并對產品作了改進。一種是注意加工精度，使底隙減少到3毫米左右；另一種是將主軸與殼體之間做成位置可調整的形式，根據磨損量可經常調整螺旋帶與殼體之間的間隙。在選擇混合機時，這兩種形式的產品應是**選擇。

4． 選擇臥式螺旋帶式混合機要注意出料方式。應與供應商及時溝通選擇適合自己工藝的閥門形式，同時不要選擇側口的出料形式。原因是：當混合機在規定時間完成攪拌混合后，*短時間內一次放清可保證物料的均勻度；如用側口螺旋帶逐漸放凈，一是耽誤時間，達不到預期生產率，二是物料本已達到**均勻度，過度攪拌反而會使物料離析，破壞了均勻度，從而失去了選用臥式混合機的意義。

5．使用臥式混合機要注意投料的次序。一般是先投大料，如玉米粉、豆粕粉等，然后 再投小組分料，如預混料。注意預混料一定不用螺旋提升機投料，應用一次性翻斗式投料，或用人工投料，這樣可以避免預混料中有效成分的離析流失。

6．使用臥式混合機，應在混合機啟動后再逐批投料?；旌辖Y束放料時也不要停機，出凈料后再混合一批。如果滿載后再啟動，會引起動力距太大而燒毀電機。

總之，選擇一個適用的臥式混合機并使用得當，將明顯提高混合料的質量，并很快就會在生產過程中反映出良性效果。如果能進一步掌握自配混料的技術，還可使物料成本大大降低，從而提高利潤。

出料方式

粉體物料采用氣動大開門結構形式，具有卸料快、無殘余等優點；高細度物料或半流體物料采用采用手動蝶閥或者氣動蝶閥?？膳渲眉訜峄蚶鋮s夾套。加熱方式有電加熱和導熱油加熱兩種方式。冷卻工藝可直接向夾套內注入冷卻水，夾套換熱面積大，冷卻速度快。小型號混合機采用減速機直聯方式，結構簡單，運行可靠度高，維護方便。大型號混合機采用皮帶輪帶動擺線減速機驅動，皮帶傳動的彈性連接有在超載時保護傳動部件的優勢。

適用范圍

應用于農藥、獸藥、食品、化學品、生物、養殖業、陶瓷、耐火材料、塑膠、復合肥等固-固（即粉體與粉體）固-漿（即粉體與膠漿液）的混合，還特別適應粘稠的物料混合。
