FGSWM型
直接聯系
江蘇鳳谷節能科技有限公司
江蘇
面議
FG
FGSWM型
2798
--
產品信息 / PRODUCT INFORMATION
FGSWM型汽水混合器是我公司開發研制的新型節能環保產品。它是利用蒸汽與水直接混合將水加熱，具有低噪聲、無振動、熱交換效率高、節省能源等特點，被廣泛地應用在加熱生活、生產用熱水及熱水除氧等系統中。長期運行實踐證明，該產品使用效果良好。

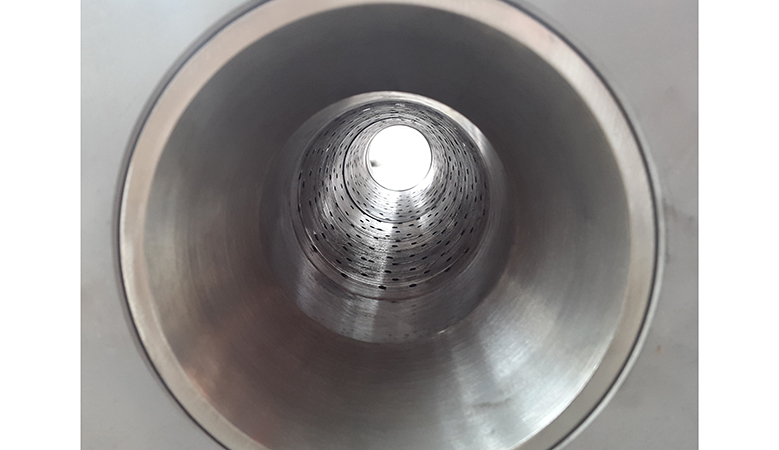

該混合器主要由噴管、殼體、網板、墊圈等部分組成。被加熱水通過呈拉伐爾狀的噴管時，蒸汽從噴管外側通過管壁上許多斜向小噴頭噴入水中，兩者在高速流動中瞬間良好混合，以達到加熱的目的。
FGSWM-16

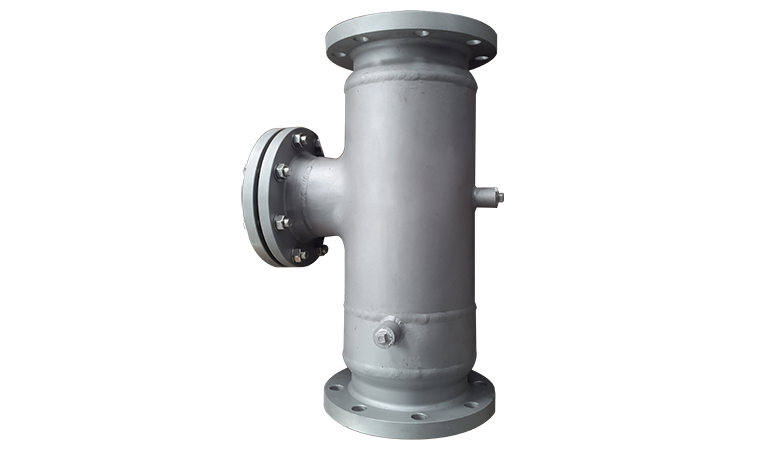

汽水混合器—FGSWM-16
汽水混合器—FGSWM-16
汽水混合器—FGSWM-16
工藝參數 / PROCESS PARAMETES
| 序號 | 項目 | 單位 | 參數 | ||||||||
| 1 | 容器類別 | - | I | ||||||||
| 2 | 設計壓力 | Mpa | 0.8 | ||||||||
| 3 | 工作壓力 | Mpa | 0.7 | ||||||||
| 4 | 設計溫度 | ℃ | 175 | ||||||||
| 5 | 工作溫度 | ℃ | 170 | ||||||||
| 6 | 介質 | - | 蒸汽 | ||||||||
| 7 | 介質特性 | - | 無毒非易爆 | ||||||||
| 8 | 主要受壓元件材料 | - | S304 | ||||||||
| 9 | 腐蝕裕量 | mm | 0 | ||||||||
| 10 | 全容積 | m3 | 0.017 | ||||||||
| 11 | 設備質量 | Kg | 140 |

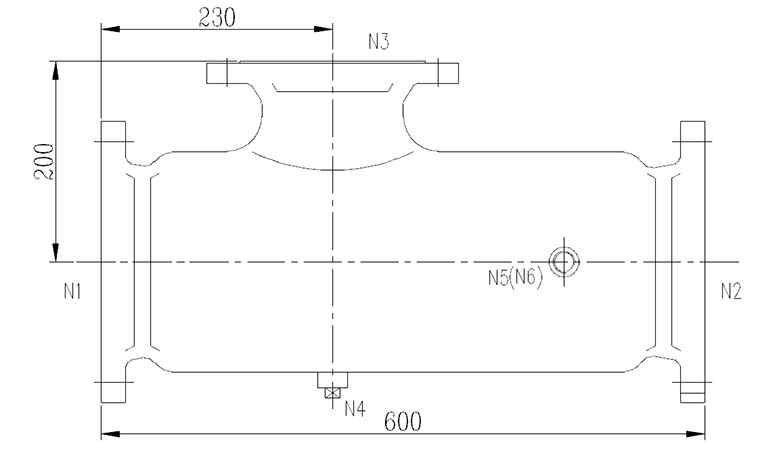

外觀尺寸 / OUTSIDE DIMENSIONS
汽水混合器—FGSWM-16
| 序號 | 公稱尺寸 | 公稱壓力 | 連接標準 | 法蘭 | 密封面 | 用途 | ||||||||||||||
| N1 | 150 | 10 | JIS B 2220-2012 | PL | FF | 進水口 | ||||||||||||||
| N2 | 150 | 10 | JIS B 2220-2012 | PL | FF | 出口 | ||||||||||||||
| N3 | 125 | 10 | HG/T20592- 2009 | WN | RF | 蒸汽進口 | ||||||||||||||
| N4 | 1/2" | GB/T14626- 1993 | RP1/2" | 內螺紋 | 備用口 | |||||||||||||||
| N5 | 1/2" | GB/T14626- 1993 | RP1/2" | 內螺紋 | 備用口 | |||||||||||||||
| N6 | 1/2" | GB/T14626- 1993 | RP1/2" | 內螺紋 | 備用口 |
