LDH
直接聯系
新鄉福斯瑞機械設備有限公司.
河南新鄉
1-5萬元
福斯瑞
LDH
7413
一、適用范圍
犁刀式混合機廣泛用于干粉砂漿、化工、農藥、洗滌劑、顏料食品、味精、奶粉、食鹽、飼料、化學品、陶瓷、塑料、橡膠添加劑等粉料的干燥與混合。
二、性能特點
①**概念的犁刀式攪拌機理的核心技術的運用，加上高速旋轉刀頭的離散式攪拌，混合速度快，根據產品的不同配方，主機攪拌時間為90-180s；
②攪拌主機的混合精度高，各種物料的和易性及均勻度好，混合時不產生離析，攪拌的混合比可高達1:10000，能夠**程度地滿足施工要求；
③獨特的單開門卸料裝置。卸料時無死區、不殘留、不漏料，卸料時間短。對于彩色的砂漿，在更換產品配方時只需簡單的清掃或不用清掃；
④設有動態人工取樣口，方便用戶取樣檢測，并可根據產品的檢驗情況來調節主機的攪拌時間，來滿足生產的要求；
⑤攪拌主機筒體及攪拌葉片采用的是進口合金耐磨板，高速飛刀采用的是耐磨合金鑄件，有極高的耐磨損性能，延長攪拌主機的使用壽命。
三、工作原理
LDH --犁刀混合機，由主動輪減速機帶動犁刀組軸運動，一方面將物料沿筒體圓周作徑向周向湍動，同時將物料沿犁刀兩側的法線方向拋出，另一方面被拋出物料經飛刀組時，被高速旋轉的飛刀剪切攪拌而強烈的拋散，物料在犁刀和飛刀的復合作用下，不斷更迭、擴散、塊狀固-固(粉體與粉體)、固-漿(粉體與膠漿液)的物料或密度差異較大的物料也能混合。
四、工作過程描述
犁刀混合機從總體來看，筒狀臥式，水平軸傳動。影響物料運動的大致有三部分，一是設備外形，臥式筒狀。二是犁刀，形狀似犁，由支架固定在水平傳動軸上，沿器壁旋轉，使物料既作擴散運動，又相互作摩擦剪切作用。物料混合之初，犁刀旋轉，不斷更新料面，同時增大了粒子的活動性，屬典型的擴散混合。與此同時，粒子間相互劇烈摩擦，又具有剪切混合的作用。犁刀在水平傳動軸上呈輻射狀分布，犁刀間有一定的夾角，運動起來不是同時插人粉體，大大降低了在粉體中的阻力。犁刀式混合機突出的特點之一是混合能耗低。三是飛刀，由三個簡單葉片組成，類似電風扇的輪葉，有多層的，呈寶塔狀，置于混合器壁的側下方，轉速1450—1900 r/min。飛刀的作用是使物料沿軸向發生劇烈的對流運動。飛刀的個數依據其作用范圍而定。飛刀對物料混合僅起輔助作用，犁刀對物料混合起主要作用。
物料在混合機內運動的狀況可用兩個物料循環來描述，一是犁刀引起的徑向物料循環，二是飛刀引起的軸向物料循環。犁刀在粉體中運動，將物料推向兩側，尾部出現一暫時性溝槽，接著被上部物料填充起來，形成物料的徑向循環。飛刀裝在混合器筒狀器壁側下方，與鉛垂線成45度夾角。飛刀沒于物料之中，高速運轉起來，使物料發生強烈的遠距離遷移，即對流。曾在3m3容積的犁刀式混合機內發現，一個飛刀停轉，物料聚集到飛刀處，幾乎堵塞了混合器的整個橫截面。飛刀使物料做軸向循環。兩個物料循環銜接在各個飛刀處。銜接方式有兩種，一是犁刀朝向飛刀區推集物料，飛刀使物料作軸向循環。二是犁刀從飛刀區移出物料，使軸向循環和徑向循環連接起來。

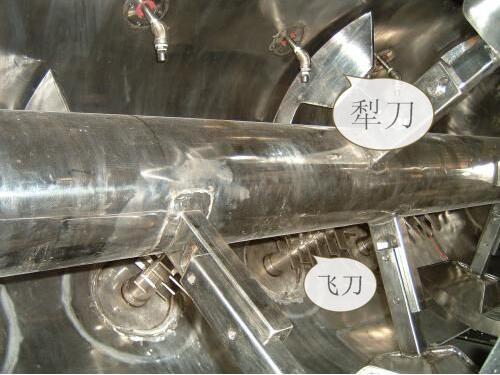

五、實物圖

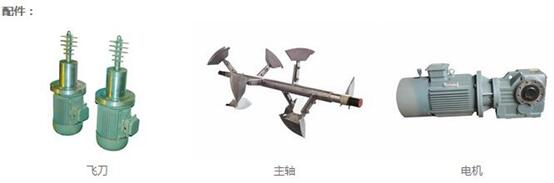

六、主要部件及功能

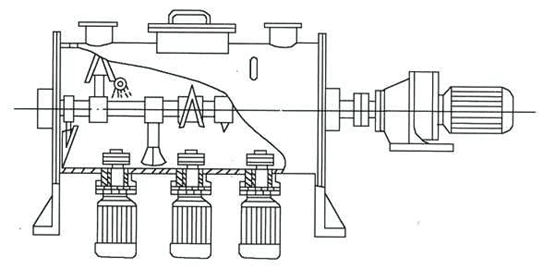

如圖所示，飛刀安裝在副電機組上，起到輔助混合作用，其主要使物料沿軸 向發生劇烈的對流運動；
主軸安裝在主電機上，主軸上分布有數量不等的犁刀，是混合機的主要運動部分，其沿器壁旋轉，使物料既作擴散運動，又相互作摩擦剪切運動。
因此犁刀式混合機是兼具擴散混合、對流混合和剪刀混合三種作用的混合機，其效率高、能耗低，廣泛用于固-固(粉體與粉體)、固-漿(粉體與膠漿液)的物料或密度差異較大的物料中。

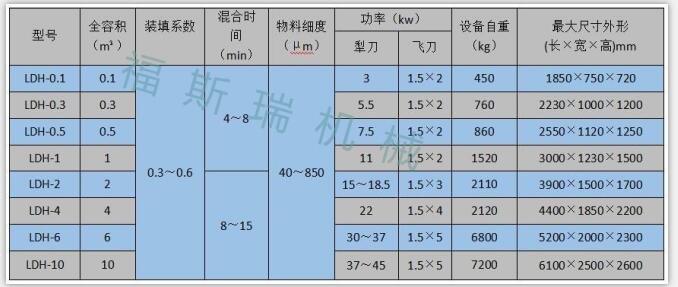

七、技術參數
