JZC350
直接聯系
河南省帝海機械有限公司.
河南省
1-5萬元
河南帝海機械
JZC350
3324
工程。

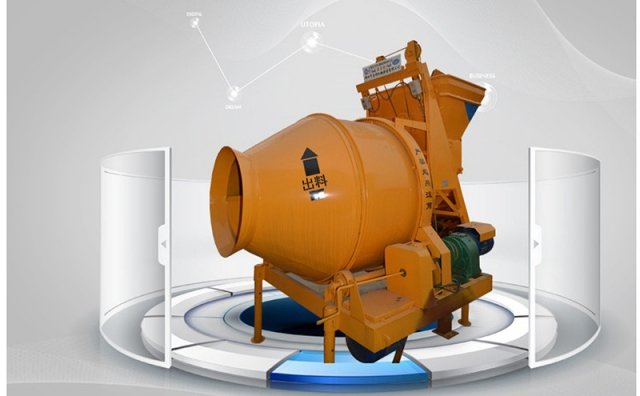

JZC350混凝土攪拌機由齒圈轉動，具有傳動可靠、噪音小、能耗低、機構緊湊、運轉平穩、操作方便、攪拌質量好、生產率高等優點，是河南帝海銷量*多*旺的產品之一。
產品特點：
JZC350攪拌機的結構由攪拌筒、托輪和傳動系統等部分組成。
一.滾筒結構
攪拌筒是攪拌機的主要工作部件，攪拌筒設計為雙錐形，筒體內部有兩對高低葉片，呈交叉狀布置，分別和拌筒軸線呈一定的夾角，攪筒旋轉的時候，葉片使物料提升與下落，同時還使物料沿著軸向來回攪動，所以攪拌較為強烈，攪拌時間35~45秒即可出料。
在攪拌筒的出料錐體內焊有一對出料葉片，改變攪拌筒的旋轉方向，混凝土便由低葉片推入出料葉片接著排出筒外。
攪拌筒由四個托輪支撐，攪拌筒經由電機帶動減速箱驅動齒圈旋轉，因此在惡劣天氣仍可穩定工作。
二.傳動系統
傳動系統的減速箱是二級圓柱齒輪減速，傳動比為6.04248，三角皮帶輪樹比為2.3912，攔筒齒圈速比為7.1111，總傳動比為102.7467。攪拌筒正反轉通過電機的換向實現。
三.進料機構
進料機構由上料斗、爬梯、接長軌道與落地軌道等系統組成。
進料斗的升降及爬翻動作，由齒輪減速箱的輸出軸通過軸端的進料離合器和鋼絲繩卷筒帶動，離合器由手動操縱桿控制。料斗的上極限位置由限位裝置，自動脫開離合器。
四.供水系統
供水系統由電機、水泵、調節閥和管路組成。
電機通電后水泵即可將水直接注入拌筒，并通過調節閥來調節水的流量，（出廠時流量已調整合適）。攪拌所需的水量，是通過電氣箱內的時間繼電器直接控制水泵電機運轉時間來實現的。用戶可按給定時間流量關系圖，選擇要求水量所需時間，并可定期的校核或修正該圖。供水時，按一下左邊的一只按鈕，水泵啟動，達到規定的時間后，供水電路自動切斷。右邊的旋轉式按鈕旋轉后，按一下左邊的按鈕，可連續供水，推進沖洗管，接上水管，可以沖洗攪拌機外表。拉出沖洗管，攪拌恢復正常供水狀態。

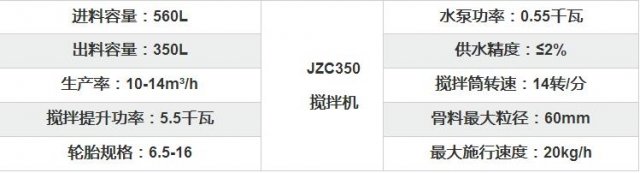

產品參數：
