一、結構特點
SG型整臺式水膜脫硫除塵器，由花崗巖板砌筑構成，水膜面光滑圓順，垂直一體的內筒，外包碳鋼板，鋼板與花崗巖板間由專用的耐酸膠泥黏結填實，形成一個整體結構。整臺式水膜除塵器結構緊湊、外表美觀、安裝方便，除塵脫硫效果明顯提高。進水槽采用閉式溢流水槽，底部水封采用內溢流封閉結構。
二、主要技術性能和參數
除塵效率：85%～95%
脫硫效率：65%～80%（循環水PH值9~12）
進口煙速：18-22m/s 出口煙速：17-22m/s
捕滴器筒體上升煙速：3.5-5.5m/s
筒體阻力：700Pa 帶文丘里時：1200Pa
三、工作原理
鍋爐或窯爐煙氣首先進入文丘里，在文丘里內由于喉部的縮放作用，煙氣流速由慢到快再到慢。煙氣在文丘里縮放的同時與設置在文丘里內的霧化器噴出的堿性液滴混合，廢氣中的細小塵粒被氣霧濕潤而凝聚，使其密度增大，在離心力的作用下，比較均勻地切向進入除塵器，粒徑較大的煙塵及濕潤凝聚的煙塵被分離出來，在此過程中，高溫煙氣得到冷卻，并且脫除部分二氧化硫。進入除塵器內的廢氣由于切向作用，沿內壁螺旋上升，在上置的溢流水槽中溢出的水與螺旋上升的氣體逆向碰撞，洗刷融化，延長煙氣與吸收劑的接觸時間，使二氧化硫和脫硫劑充分反應，從而脫除煙塵和二氧化硫，脫硫后吸收液落入除塵器底端，一部分上清水由下部的上溢流口溢出到循環沉淀池，一部分沉淀灰水由下部出灰口排出，在沉淀池灰水分離后再繼續回用。
四、特點
1） 除塵效果好：由于花崗巖板機械切割和規范制作，垂直度與水膜面更能達到設計制作要求，除塵效果更好；
2）使用壽命長：內筒體由耐蝕、耐磨損的花崗巖制成，可確保20年以上。
3）使用操作環境整潔：由于是整臺結構，沒有滲水、漏水的缺陷，始終有一個干凈、衛生的工作環境。

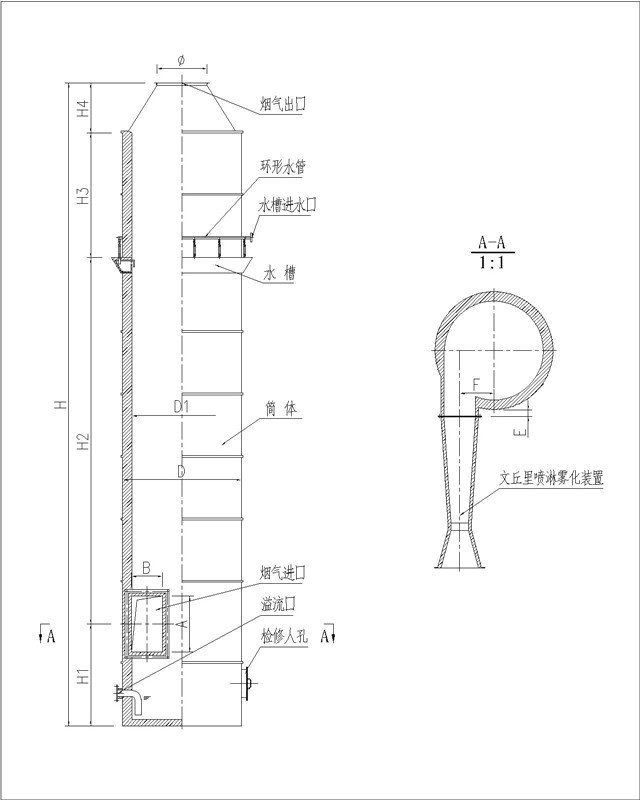

五、型號尺寸
SF型復合式水膜脫硫除塵器型號尺寸規格代號
