HCG750X1650
直接聯系
新鄉市華維機械設備有限公司
新鄉華維
1-5萬元
華維機械
HCG750X1650
3845
槽式給料機可以架設于地面，也可以吊裝在礦倉卸料口上；
隨時改變和控制流量，操作方便可以均勻地調節給礦量；
槽底板作往復運動，沖程可由驅動裝置偏心輪進行適當調整，偏心距為沖程之半；
據一些選礦廠生產實踐，對于粘性礦石，偏心距不應小于30 mm ；
槽式給料機的槽體寬度約為給料最大粒度的2-2.5倍。
該給礦機適用于短距離輸送給料粒度160 mm以下的塊狀物料。在礦山、選廠、化工、水泥、建材等部門，廣泛用于從儲料倉往破碎、運輸等機械作均勻連續給料。
【產品簡介】：
一款用于大塊物料的周期性往復式給料機設備。
【給料能力】：
10~90t/h
【應用范圍】：
該給礦機適用于短距離輸送給料粒度160 mm以下的塊狀物料。在礦山、選廠、化工、水泥、建材等部門，廣泛用于從儲料倉往破碎、運輸等機械作均勻連續給料。
【產品改進】：
根據用戶要求，可將電機改為調速電機，以便調整給礦量。
優勢特點
槽式給料機可以架設于地面，也可以吊裝在礦倉卸料口上；
隨時改變和控制流量，操作方便可以均勻地調節給礦量；
槽底板作往復運動，沖程可由驅動裝置偏心輪進行適當調整，偏心距為沖程之半；
據一些選礦廠生產實踐，對于粘性礦石，偏心距不應小于30 mm ；
槽式給料機的槽體寬度約為給料**粒度的2-2.5倍。
工作原理
槽式給礦機設備一般安裝在料倉出料口下部，礦石落入槽體底部的漏板上，底部漏板設置在滾輪上，并通過偏心機構使漏板與雙出軸的減速機相連，然后通過聯軸器與電動機相接。工作時，由電動機通過聯軸器帶動減速機，并通過偏心盤與設備在槽架底部和滾輪之間的漏盤一起往復直線運動，從而完成均勻給料。
技術參數
型 號 | 400×1200 | 500×1200 | 600×1450 | 750×1650 | 900×2100 |
往復板寬度（mm） | 400 | 500 | 600 | 750 | 900 |
往復板長度（mm） | 1200 | 1200 | 1450 | 1650 | 2100 |
出料口高度（mm） | 450 | 550 | 650 | 750 | 800 |
往復次數（次/min） | 48.5 | 48.5 | 48.5 | 48.5 | 48.5 |
可調行程（mm） | 10-80 | 10-80 | 10-80 | 20-80 | 20-80 |
**料度（mm） | 150 | 175 | 200 | 250 | 300 |
物料堆比重（t/m3） | 2.6 | 2.6 | 2.6 | 2.6 | 2.6 |
額定給料量（m3/h） | 3.6-29.3 | 5.6-44.8 | 7.9-63.6 | 22.9-88 | 33-132 |
電機功率（kw） | 1.5 | 1.5 | 3 | 5.5 | 7.5 |
外形尺寸 | 2300×800×775 | 2300×890×825 | 2670×1000×925 | 3180×1210×1120 | 3700×1370×1320 |
設備重量（kg) | 870 | 960 | 1130 | 1900 | 2450 |

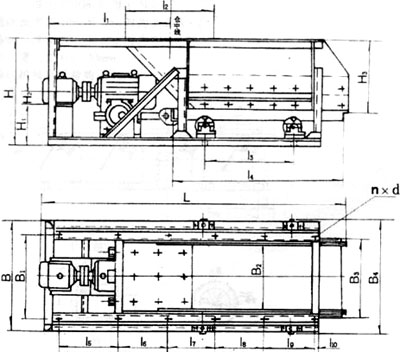

三、外形尺寸：
型 號 | H | H1 | H2 | H3 | B | B1 | B2 | B3 | B4 | L | l1 |
400×1200 | 725 | 277 | 100 | 450 | 790 | 520 | 400 | 470 | 800 | 2300 | 1190 |
500×1200 | 825 | 277 | 100 | 550 | 890 | 620 | 500 | 570 | 900 | 2300 | 1090 |
600×1450 | 925 | 298 | 132 | 650 | 990 | 720 | 600 | 680 | 1000 | 2670 | 1050 |
750×1650 | 1116 | 391 | 132 | 750 | 1200 | 864 | 750 | 810 | 1210 | 3176 | 1560 |
900×2100 | 1135 | 475 | 160 | 900 | 1350 | 1014 | 900 | 960 | 1364 | 3700 | 1530 |
型 號 | l2 | l3 | l4 | l5 | l6 | l7 | l8 | l9 | l10 | n×D |
400×1200 | 800 | 550 | 1200 | 620 | 470 | 470 | 290 | 40 | 10×M20 | |
500×1200 | 800 | 550 | 1200 | 570 | 470 | 470 | 330 | 40 | 10×M20 | |
600×1450 | 900 | 750 | 1450 | 350 | 500 | 500 | 710 | 40 | 10×M20 | |
750×1650 | 1000 | 900 | 1650 | 700 | 580 | 580 | 790 | 50 | 10×M20 | |
900×2100 | 1200 | 1100 | 2100 | 740 | 620 | 620 | 620 | 620 | 50 | 10×M24 |
