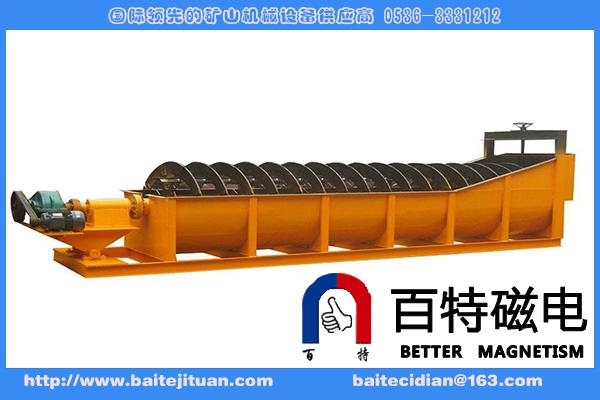

螺旋分級機
產品概述
分級機是重要的選礦設備之一，常用的主要是螺旋分級機。分級機選礦設備主要由傳動裝置、螺旋體、槽體、升降機構、下部支座（軸瓦）和排礦閥組成。
技術特點
螺旋分級機分為：單螺旋分級機和雙螺旋分級機。
螺旋分級機根據溢流端的螺旋葉片浸入溢流面深淺程度不同，可制成下列二種：
1、高堰式：溢流端螺旋葉片的頂部高于溢流面，且溢流端螺旋中心低于溢流面。主要用于溢流粒度為0.83-015mm的礦石分級；
2、沉沒式：溢流端的螺旋葉片全部浸入溢流面以下。主要適用于溢流粒度為0.15-0.07mm的礦石分級。
分級機廣泛用于選礦廠中與被稱為分流進廠選礦，球閉環流程或重力用于礦石品位和優良粘土，或用在重力選礦廠中來分級礦砂和細泥，及金屬選礦流程中對礦漿進行粒度分級，及洗礦作業中的脫泥、脫水等作業。該分級機具有結構簡單、工作可靠、操作方便等特點。

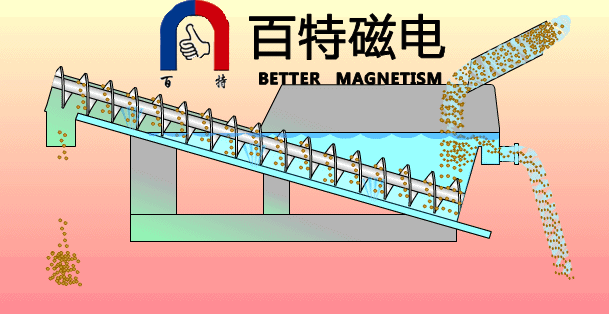

工作原理
物料清洗：物料供料箱進入沉淀池中，物料被轉動著的螺旋葉片帶動翻滾并相互研磨，覆蓋物料表面上的雜質和粉塵比重小的被除去，同時破壞掉了包裹物料的水汽層，達到脫水目的。由多孔板進行的清洗水形成強大的上升水流，將異物及細礦粒帶到水面溢出到堰外，完成清洗作業。
物料脫水：由于固體粒大小不同，比重不同，比重較大的粗礦粒沉入到槽底，被旋轉螺旋葉片向上推進。在向上緩緩推進過程中，除去物料多余水份，脫出的水從槽底另一端排水溝流進沉淀池，砂石則從水槽槽底排料口排出。
物料分級：分級篩選物料的一種過濾分級設備，調整溢流高度及螺旋轉動速度，將不符合標準要求的細顆粒溢出到堰外，并用螺旋片旋入磨機進料口內，把過濾出的細料從溢流管子排出。

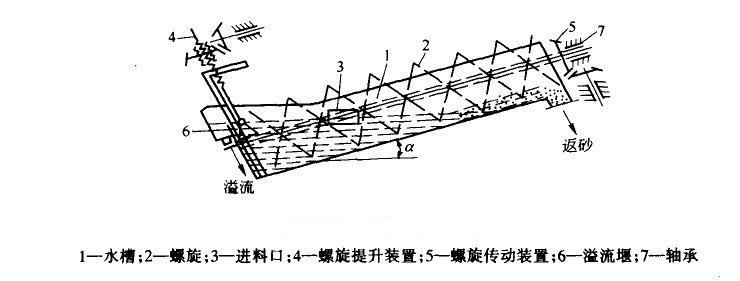

外觀尺寸圖

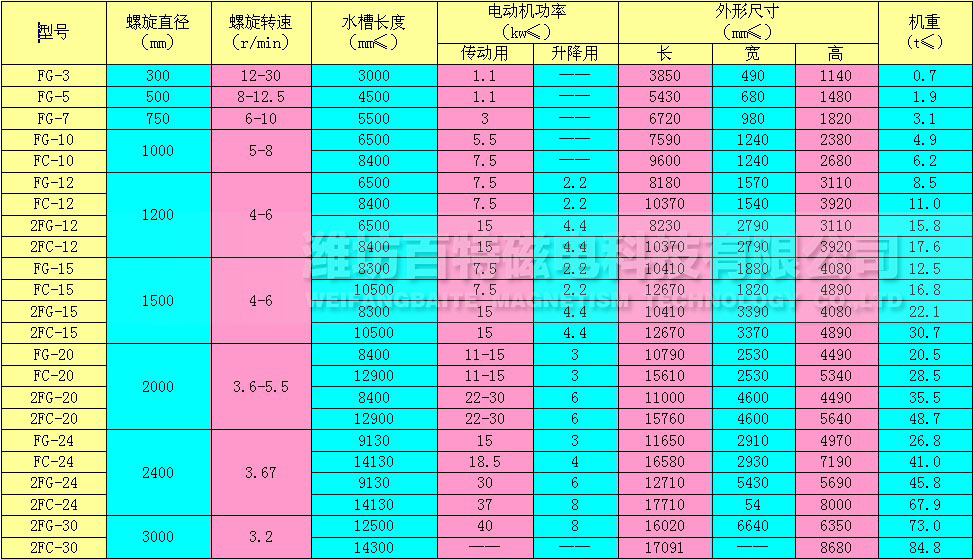

主要技術參數

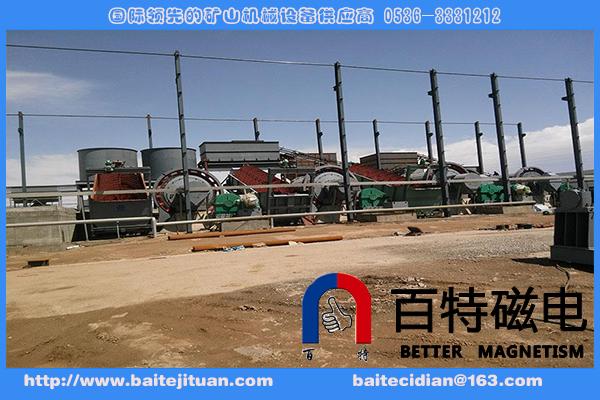

使用現場
