TD75 B800-10m
直接聯系
新鄉市華維機械設備有限公司
新鄉華維
1-5萬元
華維機械
TD75 B800-10m
9564
DTⅡ、TD75型固定帶式輸送機由于輸送量大,結構簡單,維護方便,成本低,通用性強等優點，而被廣泛地應用在冶金、礦山、煤炭、港口、交通、水電、化工等部門,進行裝車、裝船、轉載或堆積各種常溫狀態的松散密度為500~2500kg/m3各種散狀物料或成件物品.由單機或多機組合成運輸系統來輸送物料,根據工藝要求可布置成水平或傾斜的形式,DTⅡ型皮帶輸送機除了可滿足水平或傾斜輸送要求外,還可采用帶凸弧段、凹弧段與直線段組合的輸送形式.輸送機允許輸送的物料塊度取決于帶寬、帶速、槽角和傾角,也取決于大塊物料出現的頻率。這種皮帶輸送機適用的工作環境溫度一般為-25~+40℃。
產品簡介
TD75型帶式輸送機在煤炭業廣泛使用的一種皮帶輸送機是用于輸送塊狀、粉狀、顆粒狀廣泛應于冶金、礦山、煤炭、電廠、化工廠、建材、港口等各個行業。根據輸送工藝的不同可單機、多級多機接力輸送。根據安裝位置不同可水平布置、傾斜布置、水平加傾斜布置等多種形式。
我公司設計的TD75型帶式輸送機嚴格按照國家一機部標準設計和制造，適應工作環境溫度為-25-1000C.根據溫度不同可采用耐高溫皮帶、耐寒皮帶、防爆阻燃皮帶、鋼絲夾芯皮帶等。能滿足不同用戶和不同廠礦的選擇。各種型號皮帶機性能可靠、技術先進、驅動功率大，布置結構合理；輸送距離大、提升角度大、提升位移高等優點。驅動裝置結構配置合理科學，有內外置電動滾筒、ZQ減速機+膠面滾筒、DBY(DCY)減速機+膠面滾筒。
DTⅡ、TD75型固定帶式輸送機由于輸送量大,結構簡單,維護方便,成本低,通用性強等優點，而被廣泛地應用在冶金、礦山、煤炭、港口、交通、水電、化工等部門,進行裝車、裝船、轉載或堆積各種常溫狀態的松散密度為500~2500kg/m3各種散狀物料或成件物品.由單機或多機組合成運輸系統來輸送物料,根據工藝要求可布置成水平或傾斜的形式,DTⅡ型皮帶輸送機除了可滿足水平或傾斜輸送要求外,還可采用帶凸弧段、凹弧段與直線段組合的輸送形式.輸送機允許輸送的物料塊度取決于帶寬、帶速、槽角和傾角,也取決于大塊物料出現的頻率。這種皮帶輸送機適用的工作環境溫度一般為-25~+40℃。
產品特點
1、輸送平穩，物料與輸送帶沒有相對運動，能夠避免對輸送物的損壞。
2、噪音較小，適合于工作環境要求比較安靜的場合。
3、結構簡單，便于維護。能耗較小，使用成本低

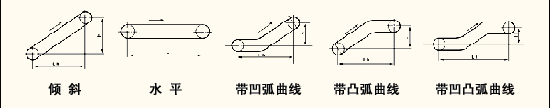

TD75帶式輸送機基本布置形式：

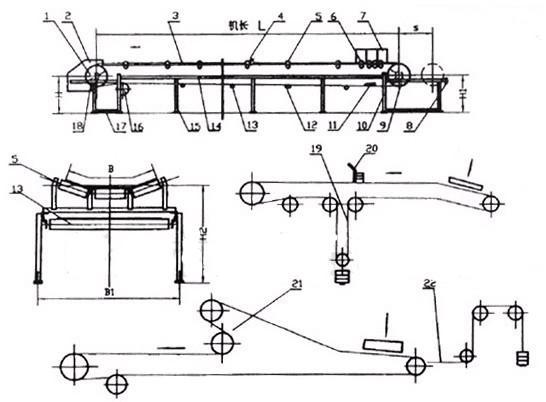

產品結構
1、傳動滾筒；2、頭罩；3、輸送帶；4、槽型調心托輥；5、槽型托輥；6、緩沖托輥；7、導料槽；8、螺旋拉緊裝置；9、改向滾筒；10、尾架；11、空段清掃器；12、下平調心托輥；13、下托輥；14、中間架；15、中間支腿；16、改向滾筒；17、頭架；18、彈簧清掃器；19、垂直拉緊裝置；20、犁式卸料器；21、卸料車；22、車式拉緊裝置
1、驅動部分:由裝置在型鋼焊成的底座上的電動機-->高速聯軸器-->減速器-->減速聯軸器組成。根據布置要求:驅動裝置設有左裝和右裝兩種,另外本公司配有功率1.5KW到13KW,速度0.80、1.0、1.25的油冷式電動滾筒。
2、滾動部分:分傳動滾筒和改向滾筒兩大類。
3、托輥部分:分槽形、平行、調心和緩沖托輥等。
4、清掃部分:分彈簧清掃器和空段清掃器。
5、卸料部分:分固定式犁式卸料器和電動卸料器。
6、制動部分:有帶式逆止器和滾柱逆止器兩種。
7、附件:在罩殼、導料槽、漏斗等。

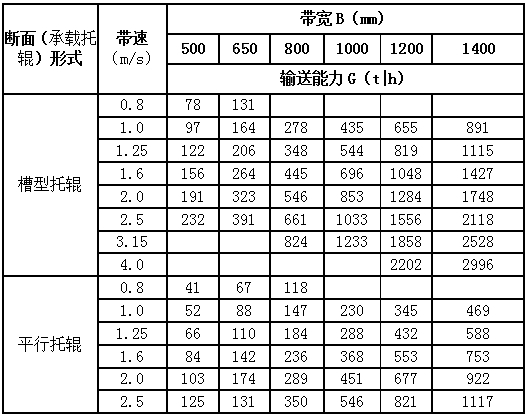

產品參數
注:1、表中運輸能力是在物料堆積容重Q（t/s），水平輸送，托輥槽角30°的條件下計算的。2、DT.DI型系列輸送機適用于輸送堆積容重小于1.2t/m3的各種塊狀、粒狀等散狀物料，也可輸送成件物品，DT.DⅡ型系列輸送機適用于輸送堆積容重0.8-2.5t/m3的各種塊狀、粒狀等散狀物料，也可輸送成件物品。

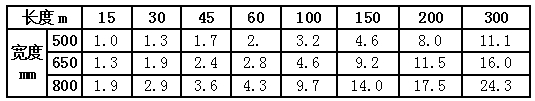

TD75型通用固定皮帶輸送機功率選型表（供參考）（KW)
注：以上功率估算的工作條件為正常濕度，水平帶速1m/s，物料容量1t/m3，動堆積角30°，一個空段清掃器，一個彈簧清掃器和一個導料槽并考慮加速阻力因素。每個犁式卸料器需功率約為B500：0.3KW；B650：0.35kw；B800：0.45KW。
