廣泛用于煤炭、冶金、建筑、糧食、化工、電力等部門。
廣泛用于煤炭、冶金、建筑、糧食、化工、電力等部門。
廣泛用于煤炭、冶金、建筑、糧食、化工、電力等部門。大傾角帶式輸送機具有通用帶式輸送機結構簡單、運行可靠，維修方便等優點，具有可大傾角(90度垂直)輸送、結構緊湊、占地少等特點，輸送傾角為0°～90°范圍內，**垂直輸送物料粒度為400mm。大傾角帶式輸送機是大傾角(或垂直)輸送的理想設備。通過多年的不懈努力，大傾角皮帶機提升高度(**已達203m)、大輸送能力(**已達6000t／h)，在井下采礦工程、露天采礦、大型自卸船等方而都有所采用，并在**用于鋼廠的高爐上料產生了良好的經濟效益。
1．該機為一般用途的散狀物料邊續輸送設備，采用的是具有波狀擋邊和橫板的輸送帶。因此，特別適用于大傾角輸送。
2．該機可用于煤炭、化工、建材、冶金、電力、輕工、糧食、港口、船舶等行業，在工作環境濕度為-15℃─ +40℃的范圍內輸送堆積比重為0.5─2.5t/m3的各種散狀物料。
3．對于輸送有特殊要求的物料，如：高溫、具有酸、堿、油類物質或有機溶劑等成份的物料，需采用特殊的輸送帶。
4．輸送傾角0℃─90℃范圍內。
1．用大傾角輸送散狀物料，能大量節省設備占地面積，徹底解決普通、花紋帶式輸送機所不能達到的輸送角度。
2．機械化帶式輸送機輸送物料，總體投資費用低，可節約投資費用的20%─30%，混凝土、煤炭行業效果更好。
3．該機型與普通式輸送機、斗式提升機、刮板輸送機比較，其綜合技術性能都優越。
4．輸送量大，可達2500m3/h，垂直提升高度可達200m。
5．在垂直輸送物料時，物料粒度**可400mm。
6．從水平到傾斜（或垂直）能平穩過渡。
7．能耗低、結構簡單、維護方便。
8．膠帶強度高，使用壽命長。

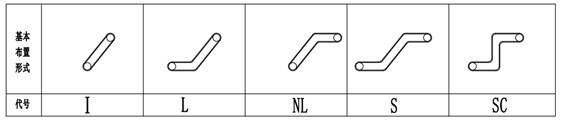

大傾角波狀擋邊帶式輸送機（擋邊機）的基本布置形式和代號見下圖：
這是五種*基本的布置形式。實際上，由于大傾角波狀擋邊帶式輸送機（擋邊機）采用了波狀擋邊輸送帶和改向輪及改向輥組等過渡裝置，其可以在同一垂直面內多次彎曲，實現更為復雜的布置形式。
2，大傾角波狀擋邊帶式輸送機（擋邊機）的典型布置形式
為了獲得較好的受料和卸料條件，該機型大多采用“Z”行布置形式。即為設有上水平段、下水平端和傾斜段，并且在下水平端進料，上水平段卸料。上水平段與傾斜段之間采用凸弧段機架連接，下水平端和傾斜段用凹弧段機架連接以實現輸送帶的圓滑過度。
（1）上水平段：為了使用不同的卸料高度要求，頭架分為低式頭架、中式頭架和高式頭架。并與之相應，在水平端分別配有低式凸弧段機架和低式中間支腿、中式凸弧段機架和中式中間支腿、高式凸弧段機架和高式中間支腿。
（2）傾斜段：無論水平段采用的是低式、中式還是高式中間架支腿，傾斜段均采用低式中間架支腿。當輸送機傾角大于等于45度時，推薦采用Ⅱ型低式中間架支腿。
（3）下水平段：下水平段采用低式中間架支腿。
（4）特殊情況下，該機型也可以無下水平段，用一個料斗直接將物料網上輸送到上端，此時會有料外溢；也可以不要上水平段，從驅動滾筒上直接把料卸下；無下水平段時，尾架裝在斜面上，無凹弧段；無上水平段時，頭架與凸弧段支架合為一個支架。

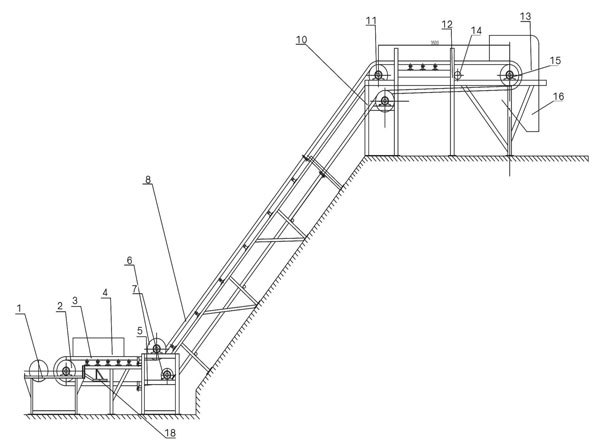

大傾角波狀擋邊帶式輸送機（擋邊機）的典型布置形式結構圖：
1、 尾架（帶張緊裝置） 2、尾架 3、擋邊輸送帶 4、導料槽 5、凹弧段支架 6、壓帶輪 7、改向輪 8、中間架 9、中間架支架 10、凸弧段支架 11、凸弧段改向輪12、頭架 13、拍打器 14、頭罩 15、驅動輥（含動力） 16、下料斗
