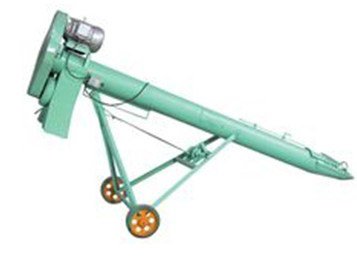

一、概述：水泥螺旋輸送機是一種粉狀物料搬運裝置，其結構比較簡單緊湊，工作性能可靠，成本低廉。在水泥輸送中使用管狀螺旋輸送機，水泥不易飛揚，既減少浪費，又減少對環境的污染，是一種良好的水泥輸送設備。
水泥螺旋輸送機螺旋體直徑小，轉速高，輸送量大，
精度高，輸送工況佳。驅動裝置采用擺線針輪減速機，具有轉矩大，噪音低、不滲油、壽命長，外殼采用優質無縫管，法蘭連接，整體鋼性好，承載能力大，在輸送時無論水平輸送，還是大傾角均可連續輸送。可隨意選擇工作位置和工作狀態，且拆裝移動方便。
隨著道路建設的飛速發展，建筑機械的不斷改進，大傾角螺旋輸送機已成為混凝土攪拌輸送設備中不可缺少的重要部分。在使用散裝水泥的建筑工地上，也常使用大傾角管狀螺旋輸送機。
二、結構特點：水泥螺旋輸送機的組成有電動機、減速箱、輸入節總成、中間節及中間支座體總成、輸出節總成、前支座體總成、注油潤滑系統，附件為電纜線、連接用帆布套、吊掛用鋼絲繩及配用件等。
注油潤滑系統采用油槍將潤滑油通過銅管、管接頭壓入各需潤滑處，前支座體從前端黃油嘴處注油。
大傾角螺旋輸送機是由螺旋機身，進出料口及驅動裝置三大部分組成。螺旋輸送機本體包括頭部軸承、尾部軸承、螺旋軸、外管、觀察口等幾個部分。驅動裝置由電機、減速器、聯軸器等組成。
大傾角螺旋輸送機傾斜安裝角度一般為4°左右、長度一般不超過8米。為了避免螺旋軸過分彎曲導致與外管摩擦，螺旋軸中部要加支承，還應進行繞度校核。中間支承是為減小螺旋輸送軸的徑向繞度而設置，這個部位工作條件惡劣。由于螺旋葉片在中間支撐處間斷，所以支撐沿軸線方向的長度及橫向尺寸應盡量減小，以防止物料在此處堵塞。這里的支撐可采用支座軸承或法蘭支座等形式。
軸承及連接要求：
A、螺旋機內軸在一定間距內都設置有中間吊軸承一支持內軸旋轉，中間吊軸承座多采用鑄鋼或鑄鋁材料，單懸臂式支座體，使前后節聯接處葉片中斷間距更小，物料過流截面**化，使料流順暢無阻礙。
B、螺旋輸送機各懸掛軸承應可靠地支撐連接軸，不得使螺旋卡住或壓彎。懸掛軸承應安裝在連接軸的中心點，其端面距兩螺旋管軸端面的間隙應大于10mm
。為了調整機殼和螺旋之間長度的累計誤差，安裝時允許在各機殼的凸緣間加墊。驅動裝置減速器低速軸的中心高與螺旋輸送機的中心高相差過大時，可借墊片來調整驅動裝置的高度。空載試車時，如發現軸承有漏油現象，應拆下軸承，調整密封圈內彈簧的松緊，直至不漏油為止。空載試車時各軸承的溫升不應超過20
℃ ；如溫升過高，則表明懸掛軸承的位置安裝不當，產生了連接軸的卡住現象。負載試車時，各軸承的溫升不應超過30℃ 。
C、 螺旋輸送機進料口與水泥倉口連接方式分為：球鉸法蘭剛性連接和吊掛加防水帆布軟連接二種形式。可視設備拆裝頻繁程度決定接口形式。螺旋輸送機各節之間均采用法蘭連接，連接處采用密封墊。
D、 前支座體特殊設計，使正常運轉時螺旋內軸受力為拉力，其拉力由前支座內的推力軸承承擔，防止減速機和中吊軸座受壓、避免螺栓軸受壓力所產生的掃膛現象。
電機要求：
水泥螺旋輸送機采用優質減速機，重型設計，具有轉矩大、噪音低等的特點，水泥螺旋輸送機有球鉸形、管口、法蘭、方口法蘭等多種接口連接方式。為了防止物料的微小質粒進入軸承，要采取可靠的防塵與潤滑設施。
水泥螺旋輸送機的葉片特征：
A、采用優質進口高強耐磨鋼制作的連續式螺旋葉片，制作成形后螺距誤差小于5mm且葉片表面光滑，保證了物料輸送的均勻、穩定性，從而保證了物料計量的重復精度。
B. 連續式螺旋葉片制做時采用了冷作硬化的表面冷軋處理，硬度和耐磨性比普通葉片提高一倍左右，外沿硬度可達HB240。
C.螺旋輸送機對超載很敏感，易產生堵塞現象，為達到較好的輸送狀態，螺旋軸的螺距**采取變螺距。
前、后節螺旋葉片為疏、密兩種螺距，有效防止堵管。下半部分的螺距要小于上半部分螺距，這種結構可防止物料超載堵塞現象。從國外資料和實際結構使用得出前半部分螺距與后半部分螺距之差一般為30--50mm
，俗稱“吃的少，吐的快”。葉片的高精度制做保證了物料輸送時充滿管體，螺距間距誤差小、動平衡精度高，用戶從螺旋輸送機進料口帆布套的吸扁情況便能判斷螺旋輸送機的優劣。
三、水泥螺旋輸送機結構及工作原理？
正常工作時，由電機傳動至減速箱帶動力內螺旋軸轉動，由螺旋葉片把物料推至前出料口。螺旋機正式接電纜試車時，觀察螺旋機頂部軸轉向是否正確。螺旋輸送機可用多點鋼絲繩吊掛，也可用支架支撐但架設時必須保證螺旋機的直線度。螺旋輸送機一般都架設在半空中，一旦設備安裝完畢，各部分全部就位，設備使用中在出現問題需要檢修、拆裝時，維修時會很麻煩，因此在選擇該產品時一定要在結構原理上有正確的甄別。
另外：一般螺旋輸送機都是為廠家成套設備配套使用，對不同用戶或不同場合需要用戶提供輸送長度（或進出口斜長）、仰角，由廠家按用戶要求定制。
四、水泥螺旋輸送機優點：1、承載能力大、安全可靠。適應性強、安裝維修方便、壽命長。2、整機體積小、轉速高、確保快速均勻輸送。3、密封性好、外殼采用無縫鋼管制作，端部采用法蘭互相連接成一體，剛性好。
五、水泥螺旋輸送機常見故障及維修：
1、水泥螺旋輸送機懸掛軸承易磨損
2、水泥螺旋輸送機連接螺栓易扭斷
3、水泥螺旋輸送機懸掛軸承安裝位置不當使螺旋卡住或壓彎的解決辦法：懸掛軸承應安裝成與
4、水泥螺旋輸送機加料口積料
水泥螺旋輸送機在生產中影響懸掛軸承的因素很多，如工作環境，工作條件，被輸送物料的性質，圓管式螺旋輸送機懸掛軸承的結構形式。尤其是因懸掛軸承工作時被埋在物料中，如果密封和潤滑不好，容易使物料微粒進入軸瓦與軸頸接觸表面，使磨損加快。水泥螺旋輸送機懸掛軸承易磨損
解決辦法：選用耐磨軸瓦并保證制造質量；保證良好的密封和潤滑，以延長懸掛軸承的使用壽命。螺旋輸送機在水泥行業的應用和使用
水泥螺旋輸送機螺旋輸送機是一種封閉管內利用旋轉連續螺旋葉片帶推送物料的輸送機械，主要用于輸送水泥、粉煤灰、礦粉等粉狀、
