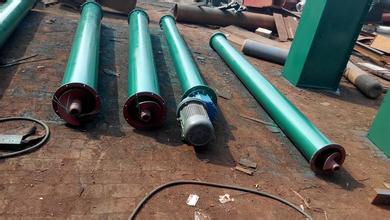

一、概述： 管式螺旋輸送機俗稱絞龍，是用途較廣的一種輸送設備，主要負責給給料機服務的。從輸送物料的角度劃分，分為水平式螺旋輸送機和垂直式螺旋輸送機兩大類型，主要用于對各種粉狀、顆粒狀和小塊狀等松散物料的水平輸送和垂直提升 。從內部構造來劃分，可分為有軸螺旋輸送機和無軸螺旋輸送機。管式螺旋輸送機無粉塵飛揚、能實現準確給料、可傾斜布置、效率高、輸送量大、無泄漏、鎖風性能好；輸送長度可任意選用，特別適用建材、電力、糧食、化工、化肥、冶金、鋁鎂、機械等行業，根據用戶需要，可用不銹鋼制成，因而在化肥、食品、輕工行業也頗受歡迎。
管式螺旋輸送機可輸送皮帶輸送機不能或不易輸送的物料，如顆粒狀和粉狀物料、濕的和糊狀物料、半流體和粘性物料、易纏繞和易堵塞物料。螺旋輸送機的直徑從200毫米到500毫米，共有五種規格，長度從2米到70米，可任意選用。
二、管式螺旋輸送機工作原理
螺旋輸送機是利用旋轉的螺旋將被輸送的物料沿固定的機殼內推移而進行輸送工作，頭部及尾部軸承移至殼體外，吊軸承采用滑動軸承設有防塵密封裝置，軸瓦一般采用粉末冶金，輸送水泥采用毛氈軸瓦，吊軸和螺旋軸采用滑塊連接。
三、管式螺旋輸送機應用范圍
螺旋輸送機是工農業各部門機械化運輸工作的主要機組，可使運輸工作減輕勞動強度，提高工作效率，應用范圍很廣。適用于各行業，如建材、化工、電力、冶金、煤炭、糧食等行業，適用于水平或傾斜輸送粉狀、粒狀和小塊狀物料，如煤、灰、渣、水泥、糧食等。
四、管式螺旋輸送機的主要特點
優點：1、承載能力大、安全可靠。
2、結構比較簡單，成本較低
3、適應性強、安裝維修方便、壽命長。
4、整機體積小、轉速高、確?？焖倬鶆蜉斔?。
5、 出料端設有清掃裝置，整機噪聲低、適應性強，進出料口位置布置靈活。
6、密封性好、外殼采用無縫鋼管制作，端部采用法蘭互相連接成一體，剛性好，裝卸方便，有利于輸送易飛揚、熾熱及氣味強烈的物料，可減小對環境的污染。
7、能逆向輸送，也可使一臺輸送機同時向兩個方向輸送物料。
缺點：1、不宜輸送易變質的、粘性大的、易結塊的物料，因?yàn)檫@些物料在輸送時會粘結在螺旋上，并隨之旋轉而不向前移動或者在吊軸承處形成物料的積塞，而使螺旋機不能正常工作。
2、單位能耗較大。
3、物料在輸送過程中易于研碎及磨損，螺旋葉片和料槽的磨損也較為嚴重。
五、結構尺寸：管式螺旋機螺旋直徑從200毫米到500毫米，共有7種規格外管，長度從4米到70米，每隔0.5米一檔，特殊需要可在選配節中另行提出。一件完整的管式螺旋輸送機包括焊接末端法蘭，進料口，出料口，進料口下面的觀察窗和中間吊掛軸承，焊接在中心管上的螺旋葉片，末端軸承組件包含有自調整軸密封設備，花鍵軸套，每管道部分都有吊眼。螺旋葉片種類多，總體尺寸小，結構緊湊部件和備用件數量少維護方便安裝容易，耐用。
LS型
| 100 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 | |
| GX型 | 200 | 250 | 300 | 400 | 500 | ||||||
| 螺旋直徑 | 100 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 |
| 螺距 | 100 | 160 | 200 | 250 | 315 | 355 | 400 | 450 | 500 | 560 | 630 |
| 轉速(r/min) | 140 | 120 | 90 | 90 | 75 | 75 | 60 | 60 | 45 | 35 | 30 |
| 輸送量QΦ=0.33（m3/h） | 2.2 | 7.6 | 11 | 22 | 36.4 | 66.1 | 93.1 | 160 | 223 | 304 | 458 |
| 功率Pd 1=10m(KW) | 1.1 | 1.5 | 2.2 | 2.4 | 3.2 | 5.1 | 4.1 | 8.6 | 12 | 16 | 24.4 |
| 功率Pd 1=30m(KW) | 1.6 | 2.8 | 3.2 | 5.3 | 8.4 | 11 | 15.3 | 25.9 | 36 | 48 | 73.3 |
| 轉速(r/min) | 120 | 90 | 75 | 75 | 60 | 60 | 45 | 45 | 35 | 30 | 20 |
| 輸送量QΦ=0.33（m3/h） | 1.9 | 5.7 | 18 | 18 | 29.1 | 52.9 | 69.8 | 125 | 174 | 261 | 305 |
| 功率Pd 1=10m(KW) | 1.0 | 1.3 | 2.1 | 2.1 | 2.9 | 4.1 | 4.7 | 6.8 | 9.4 | 14.1 | 16.5 |
| 功率Pd 1=30m(KW) | 1.5 | 2.3 | 4.5 | 4.5 | 7 | 8.9 | 11.6 | 20.4 | 28.3 | 42.2 | 49.5 |
| 轉速(r/min) | 90 | 75 | 60 | 60 | 45 | 45 | 35 | 35 | 30 | 20 | 16 |
| 輸送量QΦ=0.33（m3/h） | 1.4 | 4.8 | 15 | 15 | 21.8 | 39.6 | 54.3 | 97 | 149 | 174 | 244 |
| 功率Pd 1=10m(KW) | 0.9 | 1.2 | 1.9 | 1.9 | 2.5 | 3.4 | 4.3 | 5.4 | 8.1 | 9.5 | 13.3 |
| 功率Pd 1=30m(KW) | 1.2 | 2.2 | 3.8 | 3.8 | 5.4 | 6.8 | 9.2 | 16 | 24.4 | 28.6 | 39.9 |
| 轉速(r/min) | 75 | 60 | 45 | 45 | 35 | 35 | 30 | 30 | 20 | 16 | 13 |
| 輸送量QΦ=0.33（m3/h） | 1.2 | 3.8 | 11 | 11 | 17 | 31.7 | 46.5 | 73.0 | 99.3 | 139 | 199 |
| 功率Pd 1=10m(KW) | 0.75 | 1.1 | 1.6 | 1.6 | 2.1 | 3.1 | 3.7 | 4.6 | 5.7 | 7.7 | 11 |
| 功率Pd 1=30m(KW) | 1.1 | 1.8 | 3.4 | 3.4 | 4.4 | 5.6 | 8 | 14 | 16.7 | 23.2 | 33 |
