TD斗式提升機的內部示意圖

皮帶斗式提升機產品概述

    皮帶斗式提升機又稱TD斗式提升機，適用于垂直輸送粉狀、粒狀、及小塊狀的磨吸性較小的散狀物料，如糧食、煤、水泥、碎礦石等，提升高度**40m。

    皮帶斗式提升機嚴格按照JB3926-85《斗式提升機》標準設計制造，是目前國內常用的物料提升機，該提升機為垂直式提升。

皮帶斗式提升機工作原理

    TD型斗式提升機是通過緊固在牽引構件膠帶或鏈條上的許多料斗，并環繞在提升機上部頭輪和下部尾輪之間，構成閉合輪廓。

    驅動裝置與頭輪相連，是斗式提升機的動力部分，可以使頭輪軸運動；張緊裝置一般和下部尾相連，使牽引構件獲得必要的初張力，以維持牽引構件正常運轉。物料從斗式提升機下部機殼的進料日進入物料，通過流入式或掏取式裝入料斗后，提升到頭部，在頭部沿出料口卸出，實現垂直方向輸送物料的目的。

    TD型斗式提升機的料斗、牽引構件及頭輪和尾輪等到安裝在全封閉的罩殼之內。提升機在下部裝料，頭部卸料，由于被輸送的物料特性差異很大，所以裝料和卸料的方式也就不同。根據物料的特性正確選擇裝料和卸料的方式，對其工作情況和生產率影響很大。

    對裝料和卸料的要求是：裝料均勻、塊狀物料直接流入料斗；卸料時物料能正確地進入卸料槽，不返料；物料拋卸中不沖擊罩殼；采用間隔布置料斗的高速斗式提升機，物料過程中不碰撞到前面的料斗上。

皮帶斗式提升機真機圖

TD型斗式提升機真機圖

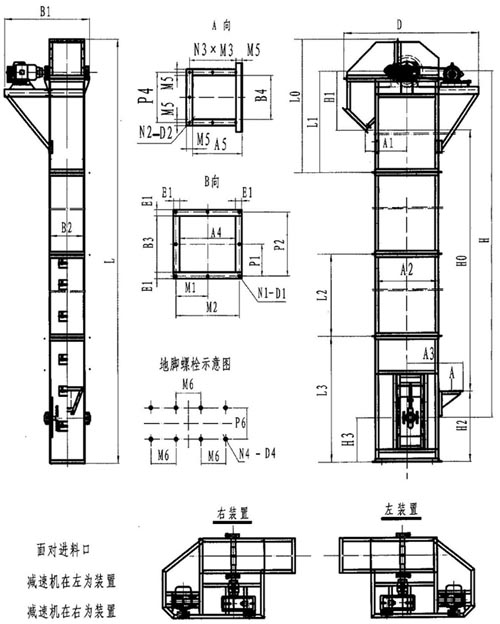

TD型斗式提升機CAD圖紙

皮帶斗式提升機產品特點

皮帶式提升機具有結構簡單，運行平穩，挖取式裝料，離心重力式卸料的優化。該提升機的物料溫度不超過60℃，TD型皮帶提升機與傳統D型皮帶提升機相比輸送效率高、料斗形式多，應優先選用。

1. 提升范圍廣，這類提升機對物料的種類、特性要求少,不但能提升一般粉狀、小顆粒狀物料，而且可提升磨琢性較大的物料，密封性好，環境污染少。

2. 驅動功率小，采用流入式喂料、誘導式卸料、大容量的料斗密集型布置。在物料提升時幾乎無回料和挖料現象，因此無效功率少。

3. 使用壽命長，提升機的喂料采取流入式，無需用斗挖料，材料之間很少發生擠壓和碰撞現象。本機在設計時保證物料在喂料、卸料時少有撒落,減少了機械磨損。

4. 運行可靠性好，先進的設計原理和加工方法，保證了整機運行的可靠性,無故障時間超過2萬小時。提升高度高.提升機運行平穩，因此可達到較高的提升高度。

TD型斗式提升機設有四種料斗：Q型(淺斗)、H型(弧底斗)、ZD型(中深斗)、SD型(深斗)。

    TD型斗式提升機由運行部分（料斗與牽引膠帶），帶有傳動滾筒的上部區段，帶有拉緊滾筒的下部區段，中間機殼,驅動裝置，逆止制動裝置等組成，適用于向上輸送松散密度ρ＜1.5t/m3粉狀、粒狀和小塊狀的無磨琢性和半磨琢性散狀物料,如煤、砂、焦末、水泥、碎礦石等。

皮帶斗式提升機結構組成

      TD型斗式提升機的傳動裝置有兩種形式分別配有YZ型減速器ZQ(或YY)型減速器。YZ型軸減速器直接裝在主軸軸頭上，省去了傳動平臺、聯軸器等，使結構緊湊、重量輕，而且其內部帶有異型輥逆止器，逆止可靠。該減速器噪音低，運轉平穩，并隨主軸浮動，可消除安裝應力。

皮帶斗式提升機的技術參數表

TD型斗式提升機的維修保養周期表
