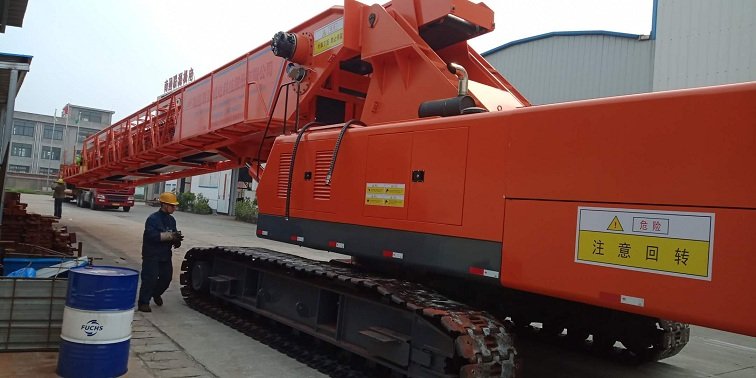

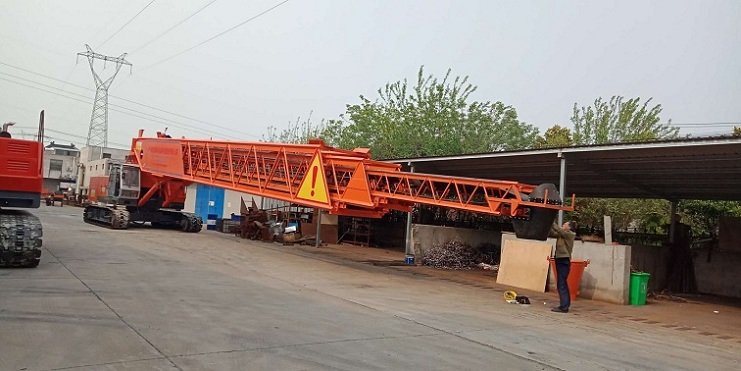

42米長混凝土布料機儀表操作說明書

概述：

本系統操作有兩種類型。一是PLC觸摸屏上的操作，加上開關按鈕板上的操作；開關按鈕部分是作為系統的一個補充，可在系統調試和故障應急等情況下使用；二是無PLC系統，全部通過開關按鈕和操作桿操作。

系統運行前先檢查各部件是否在就位狀態，電源是否接入并滿足其功率要求。

通電：合上電源開關，查看電源指示。

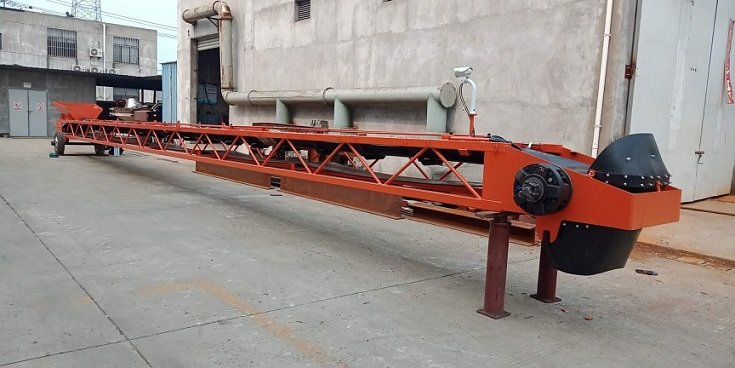

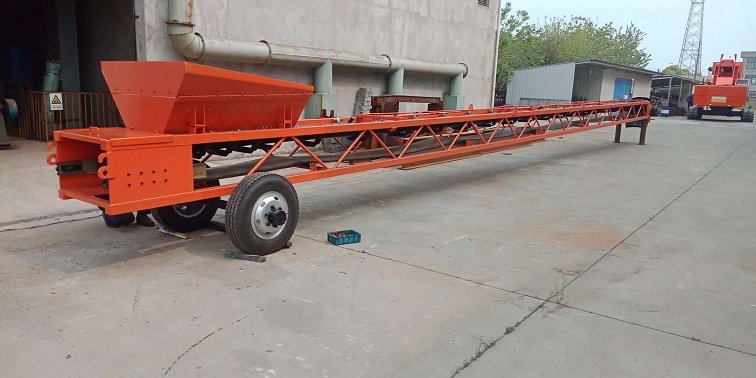

就位：調整布料機本體位置，就位好上料臂，調整布料臂。

運行：根據現在環境設置運行參數并啟動運行。

操作：系統通電，觸摸屏上就會顯示如下畫面：

屏上有觸摸鈕、標字欄，觸摸鈕是對系統功能的選擇，標字欄是對畫面的說明。

1.系統操作說明

是在線系統的操作簡單說明，按下該觸摸鈕顯示如下畫面：

操作說明有多個頁面，可通過觸摸鈕一頁一頁往下看，也可以一步返回主菜單。

2.系統參數設置

根據使用環境的變化，為使設備優化使用，需要對系統的一些參數進行修改，以達到既安全運行，又達到較大出力的目的。

本畫面是對重量及送料速度極限值的設置，重量單位是公斤，速度單位是每秒米。如果輸入錯誤按CR鍵清零；本次輸入作廢按ES鍵；本次輸入有效按ENT鍵。其它參數輸入類似。

按調整時間鈕，將各個窗口填入對應正確的值，再按返回鈕回到上級菜單。

3．按調整系統參數鈕，布料皮帶、上料皮帶運行時是應該連鎖的，開機時工作順序是：先開布料皮帶、后開上料皮帶；正常關機時，關機的順序正好相反。開關機各設備的延時在本頁面中完成，時間間隔在設備工作前計算好并輸入。輸入同前述.

操作鈕加速與減速每按一下速度變化0.1

4.布料機手動

設備就位后**使用，或設備調試試驗較佳參數時可能會使用手動操作；

參數顯示窗是根據傳感器的檢測值換算成對應參數。

設備開關按鈕可對停止的設備進行手動開操作，對正在運行的設備進行手動關操作，該按鈕是個切換開關。

手動操作也應按操作順序和操作規程進行，以免發生意外。

5.布料機啟動

在正常狀態下，布料機應該工作在自動方式下，顯示窗顯示的是當前布料機的狀態，布料皮帶與上料皮帶的帶速可通過參數調整窗調整。

按啟動鈕布料機進入自動運行狀態，參數顯示窗顯示當前運行參數,啟動鈕變成停機鈕，按停機系統自動按順序停各設備，畫面回到前一個狀態。

一）電液混合式手動操作

本系統除了提供觸摸屏上的手動操作外還提供操作開關鈕.

手動、自動是一選擇開關，打到手動位置，上料、布料開關才起作用；打到自動位置，設備將按設定流程自動操作。

伸縮幅是一三位選擇開關，打到伸幅位置，啟動伸幅電機運行，進行伸幅操作；打到縮幅位置，啟動縮幅電機，進行縮幅操作；打到中間位置，不進行操作；按下急停鈕后伸縮幅操作被禁止。

急停鈕是為操作員準備的應急停機的手段，各設備的停機間隔將比正常的短。

布料、上料是切換開關，分別控制各設備的啟停。

加速、減速鈕只有在皮帶運行中才起作用，改變上料布料皮帶的運行速度。

報警是蜂鳴器，在故障或過保護限時發聲。

開關按鈕手動操作不能同觸摸屏的啟動、手動操作同時進行，如有沖突，系統將聲光報警。

二）全液壓式手動操作

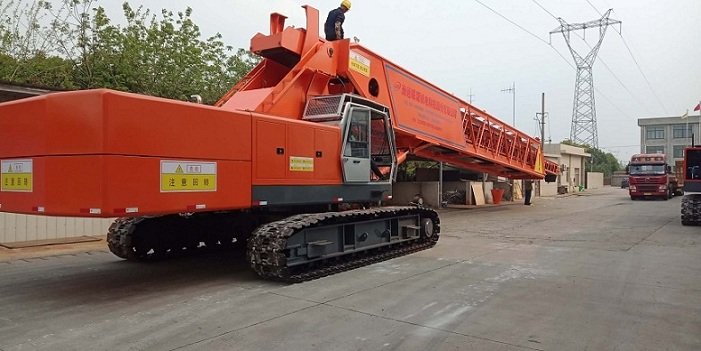

全液壓式布料機的所有操作都是在駕駛室里利用操作桿或電磁開關來完成。

三）監視系統操作
