大傾角皮帶輸送機
直接聯系
鶴壁市蘭大通用機械有限公司
鶴壁
面議
大傾角皮帶輸送機
4125
大傾角皮帶輸送機是采用波狀擋邊輸送帶來取代普通輸送帶，因此，特別適用于大傾角輸送,是最理想的高效連續運輸設備。有輸送距離長,運量大,連續輸送等優點,而且運行可靠,易于實現自動化和集中化控制，而且輸送量大、結構簡單、維修方便、成本低、通用性強等優點。
廣泛應用在礦山、冶金、電力、煤炭、化工、港口、碼頭等行業，在 -19℃～+40℃ 的環境溫度范圍內,用來輸送0.5-2.5t/m3散狀或成件的物品。
廣泛應用在礦山、冶金、電力、煤炭、化工、港口、碼頭等行業，在 -19℃～+40℃ 的環境溫度范圍內,用來輸送0.5-2.5t/m3散狀或成件的物品。
大傾角皮帶輸送機具有通用帶式輸送機結構簡單，運行可靠，維修方便等優點，并具有大傾角輸送、結構緊湊、占地少等特點，因而是大傾角輸送和垂直提升物料的理想設備。廣泛應用在礦山、冶金、電力、煤炭、化工、港口、碼頭等行業，在 -19℃～+40℃ 的環境溫度范圍內,用來輸送0.5-2.5t/m3散狀或成件的物品。
大傾角皮帶輸送機是采用波狀擋邊輸送帶來取代普通輸送帶，因此，特別適用于大傾角輸送,是*理想的高效連續運輸設備。有輸送距離長,運量大,連續輸送等優點,而且運行可靠,易于實現自動化和集中化控制，而且輸送量大、結構簡單、維修方便、成本低、通用性強等優點。

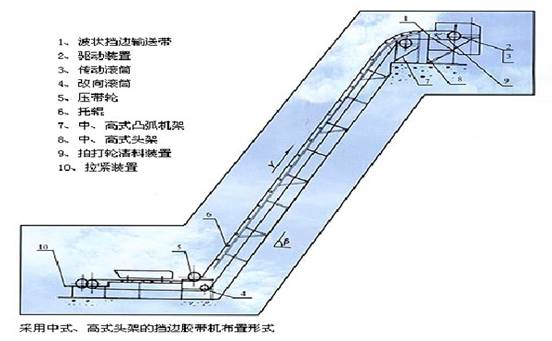

大傾角皮帶運輸機主要由兩個端點滾筒及緊套其上的閉合輸送帶組成。帶動輸送帶轉動的滾筒稱為驅動滾筒(傳動滾筒);另一個僅在于改變輸送帶運動方向的滾筒稱為改向滾筒。驅動滾筒由電動機通過減速器驅動，輸送帶依靠驅動滾筒與輸送帶之間的摩擦力拖動。驅動滾筒一般都裝在卸料端，以增大牽引力，有利于拖動。物料由喂料端喂入，落在轉動的輸送帶上，依靠輸送帶摩擦帶動運送袋卸料端卸出。
| 帶寬B（mm） | 300 | 400 | 500 | 650 | 800 | |||||||||
| 擋邊高 | 40 | 60 | 60 | 80 | 80 | 120 | 120 | 160 | 120 | 160 | 200 | 240 | ||
| 部分輸送傾角輸送量Q3/h | 30° | 15 | 14 | 20 | 34 | 46 | 71 | 104 | 120 | 128 | 157 | 195 | 235 | |
| 45° | 11 | 10 | 14 | 26 | 35 | 57 | 83 | 97 | 102 | 127 | 157 | 195 | ||
| 60° | 8 | 7 | 10 | 18 | 25 | 40 | 58 | 69 | 72 | 90 | 112 | 142 | ||
| 90° | 4 | 4 | 5 | 10 | 13 | 21 | 31 | 37 | 38 | 48 | 60 | 76 | ||
| 外型尺寸 | 頭輪中心高H2/h（mm） | 350-100 | 1100-2000 | 1300-2000 | 1300-2000 | |||||||||
| 尾輪中心高H2/h（mm） | 335 | 330-490 | 600 | 600 | 600-800 | |||||||||
| 中間段帶面高H2/h（mm） | 450 | 500-700 | 760-800 | 800-850 | 800-1115 | |||||||||
| 中間段地腳寬B2/h（mm） | 480 | 580 | 870 | 1020 | 1220 | |||||||||
| 帶寬B（mm） | 1000 | 1200 | 1400 | |||||||||||
| 擋邊高 | 120 | 160 | 200 | 240 | 160 | 200 | 240 | 300 | 160 | 200 | 240 | 300 | 400 | |
| 部分輸送傾角輸送量Q3/h | 30° | 172 | 216 | 267 | 327 | 275 | 331 | 419 | 466 | 319 | 395 | 500 | 564 | 794 |
| 45° | 137 | 175 | 216 | 271 | 222 | 267 | 347 | 384 | 258 | 318 | 414 | 465 | 680 | |
| 60° | 96 | 124 | 153 | 197 | 158 | 190 | 253 | 178 | 184 | 226 | 302 | 337 | 524 | |
| 90° | 51 | 66 | 83 | 106 | 85 | 102 | 136 | 149 | 98 | 121 | 162 | 180 | 281 | |
| 外型尺寸 | 頭輪中心高H2/h（mm） | 1400-2000 | 1600-2000 | |||||||||||
| 尾輪中心高H2/h（mm） | 600-800 | 800-1000 | 800-1200 | |||||||||||
| 中間段帶面高H2/h（mm） | 800-1200 | 1050-1500 | 1050-1700 | |||||||||||
| 中間段地腳寬B2/h（mm） | 1440 | 1690 | 1890 | |||||||||||
