優勢:
(1)大傾角皮帶輸送機的輸送傾角大，最大可達90°，是大傾角輸送和垂直提升的理想設備。因此可以節約占地面積，節省設備投資和土建費用，取得良好的綜合經濟效益。例如，某用戶欲將煤炭提升到20m高的料倉頂，如采用擋邊機以45°傾角輸送，則機長僅需28.3m(水平機長20m)；而如果采用垂直輸送的擋邊機，那么，水平機長可以控制在6m以內。
(2)結構簡單。如前所述，各主要部件均可與通用帶式輸送機通用，給使用、維修帶來方便。
(3)運行可靠。沒有埋刮板輸送機經常出現的卡鏈、飄鏈、斷鏈現象和斗式提升機經常發生的打滑、掉斗現象。它的可靠度幾乎與通常帶式輸送機相等。
(4)運行平穩、噪聲小。
(5)由于不存在裝料時的挖掘阻力和運行時物料的內摩擦、外摩擦阻力，因此能耗小。例如，在魯南化肥廠使用的兩臺提升高度各為19.28m、輸送能力各為25t/h的輸送碎煤的垂直擋邊機，其每臺的裝機功率僅4kW，而被它們所取代的四臺原有埋刮板輸送機的總裝機功率為44kw。
(6)垂直擋邊機還可以在機頭和機尾設置任意長度的水平輸送段，便于和其他設備銜接。
應用要求
1，大傾角波狀擋邊帶式輸送機（擋邊機）為一般用途的散狀物料連續輸送設備。
2，可廣泛用于煤炭、糧食、建材、建筑、冶金電力、化工、輕工等行業。
3，可在-25℃~40℃的環境溫度范圍內，輸送堆積密度為0.5~2.5t/m3的各種散狀物料。
4，最大輸送傾角為90°，最大輸送物料塊度為550mm。
5，在輸送有特殊要求的物料時，應采用特殊材料的波狀擋邊輸送帶。
產品簡介
大傾角皮帶輸送機是一種特殊的輸送設備，它具有樓梯一樣的皮帶才能有效的完成大角度物料的輸送，這種輸送機在地方狹小空間不足的位置更合適安裝，對于輸送有特殊要求的物料,如高溫、具有酸、堿性、油類物質或有機溶劑等成分的物料,需采用特殊的擋邊輸送帶。您可以根據您的產量的大小選著合適的機型。
大傾角皮帶輸送機廣泛用于煤炭、冶金、建筑、糧食、化工、電力等部門。大傾角帶式輸送機具有通用帶式輸送機結構簡單、運行可靠，維修方便等優點，具有可大傾角(90度垂直)輸送、結構緊湊、占地少等特點，輸送傾角為0°～90°范圍內，**垂直輸送物料粒度為400mm。大傾角帶式輸送機是大傾角(或垂直)輸送的理想設備。通過多年的不懈努力，大傾角皮帶機提升高度(**已達203m)、大輸送能力(**已達6000t/h)，在井下采礦工程、露天采礦、大型自卸船等方而都有所采用，并在**用于鋼廠的高爐上料產生了良好的經濟效益。
DJ型大傾角帶式輸送機(以下簡稱“大傾角”)具有通用帶式輸送機結構簡單、運行可靠，維修方便等優點，具有可大傾角(90度垂直)輸送、結構緊湊、占地少等特點，因而是大傾角(或垂直)輸送的理想設備。大傾角皮帶輸送機廣泛用于煤炭、冶金、建筑、糧食、化工、電力等部門。通過多年的不懈努力，大傾角皮帶機提升高度(**已達203m)、大輸送能力(**已達6000t/h)，在井下采礦工程、露天采礦、大型自卸船等方而都有所采用，并在**用于鋼廠的高爐上料產生了良好的經濟效益。
產品用途
應用要求
1，大傾角波狀擋邊帶式輸送機（擋邊機）為一般用途的散狀物料連續輸送設備。
2，可廣泛用于煤炭、糧食、建材、建筑、冶金電力、化工、輕工等行業。
3，可在-25℃~40℃的環境溫度范圍內，輸送堆積密度為0.5~2.5t/m3的各種散狀物料。
4，**輸送傾角為90°，**輸送物料塊度為550mm。
5，在輸送有特殊要求的物料時，應采用特殊材料的波狀擋邊輸送帶。
產品優勢及特點
優勢:
(1)大傾角皮帶輸送機的輸送傾角大，**可達90°，是大傾角輸送和垂直提升的理想設備。因此可以節約占地面積，節省設備投資和土建費用，取得良好的綜合經濟效益。例如，某用戶欲將煤炭提升到20m高的料倉頂，如采用擋邊機以45°傾角輸送，則機長僅需28.3m(水平機長20m)；而如果采用垂直輸送的擋邊機，那么，水平機長可以控制在6m以內。
(2)結構簡單。如前所述，各主要部件均可與通用帶式輸送機通用，給使用、維修帶來方便。
(3)運行可靠。沒有埋刮板輸送機經常出現的卡鏈、飄鏈、斷鏈現象和斗式提升機經常發生的打滑、掉斗現象。它的可靠度幾乎與通常帶式輸送機相等。
(4)運行平穩、噪聲小。
(5)由于不存在裝料時的挖掘阻力和運行時物料的內摩擦、外摩擦阻力，因此能耗小。例如，在魯南化肥廠使用的兩臺提升高度各為19.28m、輸送能力各為25t/h的輸送碎煤的垂直擋邊機，其每臺的裝機功率僅4kW，而被它們所取代的四臺原有埋刮板輸送機的總裝機功率為44kw。
(6)垂直擋邊機還可以在機頭和機尾設置任意長度的水平輸送段，便于和其他設備銜接。
特點：
1、可大傾角輸送散狀物料，能大量節省設備占地面積，徹底解決普通、花紋帶式輸送機所不能達到的輸送角度。
2、機械化帶式輸 送機輸送物料、總體投資費用低，約節約投資費用20%～30%。
3、該機型與普通帶式輸送機、斗式提升機、刮板輸送機比較，其綜合技術性能都優越。
4、輸送量大，可達6000m3/h，垂直提升高度可達500m。
5、在垂直輸送物料時，物料粒度**可達400mm。
6、從水平到傾斜(或垂直)能平穩過渡。
7、能耗低、結構簡單、維護方便。
8、膠帶強度高，使用壽命長。
產品結構原理
大傾角波狀擋邊帶式輸送機（擋邊機）結構的**特點是用撥轉擋邊輸送帶（可簡稱“擋邊帶”）來取代普通輸送帶。其工作原理和結構組成，則與通用帶式輸送機相同。因此，傳動滾筒、改向滾筒、托輥、拉緊裝置、驅動裝置、中間機架、中間支腿、尾架、卸料漏斗、頭部護罩、空段清掃器、保護裝置等條件，都可以與通用帶式輸送機的相應部件通用。
1， 采用的是具有波狀擋邊和橫隔板的輸送帶，其許用的輸送傾角大，**可打90°，是大傾角輸送和垂直提升物料的理想設備。因而可以節約占地面積，節省設備投資和土建費用，具有較高的綜合經濟效益。
例如，某用戶要將煤炭提升到20m高的料倉頂，如果采用通用帶式輸送機，其許有輸送傾角為16°，則機長需要72.6m（水平機長69.8m）；如果采用45°傾角的大傾角波狀擋邊帶式輸送機，則機長僅需28.3m（水平機長為20m）；而如果采用垂直波狀擋邊帶式輸送機，那么機長可以控制在6m以內。
2， 結構簡單。如前所述，各主要部件均可與通用帶式輸送機通用，給使用、維修帶來方便。
3， 運行可靠。沒有埋刮板輸送機經常出現的卡鏈、飄鏈、斷鏈現象和斗式提升機經常發生的打滑、掉斗現象。其可靠度幾乎與通用帶式輸送機相等。
4， 運行平穩、噪聲小。
5， 由于不存在裝料時的挖掘阻力和運行時的物料內摩擦、外摩擦阻力，因而能耗小。
例如，在魯南化肥廠使用的兩臺提升高度各為19.28m、輸送量各為25t/h的輸送碎煤的垂直波狀擋邊帶式輸送機，其每臺裝機功率僅4kw，而被它們所取代的四臺原有埋刮板輸送機的總裝機功率為44kw。
6， 大傾角波狀擋邊帶式輸送機（擋邊機）還可以在機頭和機尾任意長度的水平輸送段，便于與其他設備銜接。
7， 輸送量大。由于輸送帶具有波狀擋邊，其裝載斷面增大，而相同傾角時，可比通用帶式輸送機的輸送量大。
1，大傾角波狀擋邊帶式輸送機（擋邊機）的基本布置形式和代號見下圖：
這是五種*基本的布置形式。實際上，由于大傾角波狀擋邊帶式輸送機（擋邊機）采用了波狀擋邊輸送帶和改向輪及改向輥組等過渡裝置，其可以在同一垂直面內多次彎曲，實現更為復雜的布置形式。
2，大傾角波狀擋邊帶式輸送機（擋邊機）的典型布置形式
為了獲得較好的受料和卸料條件，該機型大多采用“Z”行布置形式。即為設有上水平段、下水平端和傾斜段，并且在下水平端進料，上水平段卸料。上水平段與傾斜段之間采用凸弧段機架連接，下水平端和傾斜段用凹弧段機架連接以實現輸送帶的圓滑過度。
（1） 上水平段：為了使用不同的卸料高度要求，頭架分為低式頭架、中式頭架和高式頭架。并與之相應，在水平端分別配有低式凸弧段機架和低式中間支腿、中式凸弧段機架和中式中間支腿、高式凸弧段機架和高式中間支腿。
（2）傾斜段：無論水平段采用的是低式、中式還是高式中間架支腿，傾斜段均采用低式中間架支腿。當輸送機傾角大于等于45度時，推薦采用Ⅱ型低式中間架支腿。
（3）下水平段：下水平段采用低式中間架支腿。
（4）特殊情況下，該機型也可以無下水平段，用一個料斗直接將物料網上輸送到上端，此時會有料外溢；也可以不要上水平段，從驅動滾筒上直接把料卸下；無下水平段時，尾架裝在斜面上，無凹弧段；無上水平段時，頭架與凸弧段支架合為一個支架。
大傾角波狀擋邊帶式輸送機（擋邊機）的典型布置形式結構圖：
1、 尾架（帶張緊裝置） 2、尾架 3、擋邊輸送帶 4、導料槽 5、凹弧段支架 6、壓帶輪 7、改向輪 8、中間架 9、中間架支架 10、凸弧段支架 11、凸弧段改向輪12、頭架 13、拍打器 14、頭罩 15、驅動輥（含動力） 16、下料斗

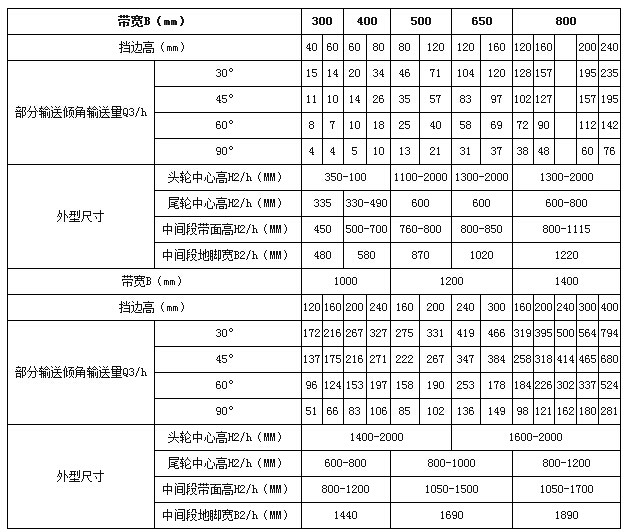

產品技術參數
