1、頭節：采用端面螺栓聯接，便于裝拆。
2、中間節：機殼折邊，且采用螺栓組裝，外形美觀、便于組裝，中間導軌采用耐磨方鋼，延長使用壽命。
3、尾節：采用螺桿張緊裝置。
4、頭尾輪：采用ZG340-640，正火及齒面淬火HRC40~45
5、輸送鏈：鏈板采用45# HRC36~40
銷軸采用40cr HRC38~42
滾子采用40cr HRC46~50
套筒采用20#（滲碳） HRC48~52
糧食加工、礦山、機械、冶煉、交通、港口、輸送等行業。
FU型鏈式輸送機可輸送粉狀、粒狀、小塊狀物料一千余種，典型的有：
水泥成品、水泥生料、黃砂、石灰石粉、煤粉、焦炭粉、粉煤灰、木屑、碎冰、石粉、尿素、合成肥料、肥皂粉、蘇打粉、純堿、石墨、塑料顆粒、聚乙烯、樹脂、硫酸鉀、硫化銨、粘土粉、石英砂、鐵礦粉、碎爐渣、食鹽、淀粉、小麥、棉籽、碎飼料、麥牙糖、稻谷、玉米、大豆等。
產品簡介
FU型鏈式輸送機（簡稱“鏈運機”）是我公司引進日本大同及椿本株式會社的先進技術，結合國內同類產品的優點，總結一般輸送設備在實際應用中存在的問題，綜合開發出目前國內較為完善的新一代輸送設備。其原理先進，結構新穎合理，高效節能。是替代螺旋輸送機的一種理想產品。已廣泛應用于建材、化工、火電、糧食加工、礦山、機械、冶煉、交通、港口、輸送等行業。
產品用途
糧食加工、礦山、機械、冶煉、交通、港口、輸送等行業。
FU型鏈式輸送機可輸送粉狀、粒狀、小塊狀物料一千余種，典型的有：
水泥成品、水泥生料、黃砂、石灰石粉、煤粉、焦炭粉、粉煤灰、木屑、碎冰、石粉、尿素、合成肥料、肥皂粉、蘇打粉、純堿、石墨、塑料顆粒、聚乙烯、樹脂、硫酸鉀、硫化銨、粘土粉、石英砂、鐵礦粉、碎爐渣、食鹽、淀粉、小麥、棉籽、碎飼料、麥牙糖、稻谷、玉米、大豆等。
產品特點
Fu型鏈式輸送機產品特點：
1、輸送能力大。輸送機允許在小容量空間內輸送大量物料，輸送能力達6m3/h~600m3/h。
2、輸送能耗低，借助物料的內摩擦力，變推卻物料拉動，使其與螺旋輸送機相比節電40%~60%。
3、密封和安全，全密封的機殼使粉塵無縫可鉆，操作安全，運行可靠。
4、使用壽命長，合金鋼材經先進的熱處理手段加工而成的輸送鏈，其正常壽命>5年，鏈上的滾子壽命（根據不同物料）≥2~3年。

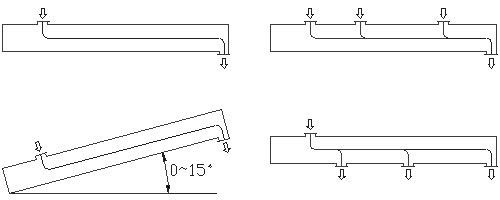

5、工藝布置靈活，可高架、地面或地坑布置，可水平或爬坡（≤150）安裝，也可水平加爬坡安裝，可多點進出料。
6、使用費用低，節電且耐用，維修少，能確保主機的正常運轉。
7、系列齊全，Fu系列有Fu150、Fu200、Fu270、Fu350、Fu410、Fu500、Fu600和Fu700等各種型號，并均可提供單向輸送和雙向輸送。
8、輸送顆粒狀物料不易破碎。
Fu型鏈式輸送機主要部件結構特點
1、頭節：采用端面螺栓聯接，便于裝拆。
2、中間節：機殼折邊，且采用螺栓組裝，外形美觀、便于組裝，中間導軌采用耐磨方鋼，延長使用壽命。
3、尾節：采用螺桿張緊裝置。
4、頭尾輪：采用ZG340-640，正火及齒面淬火HRC40~45
5、輸送鏈：鏈板采用45# HRC36~40
銷軸采用40cr HRC38~42
滾子采用40cr HRC46~50
套筒采用20#（滲碳） HRC48~52

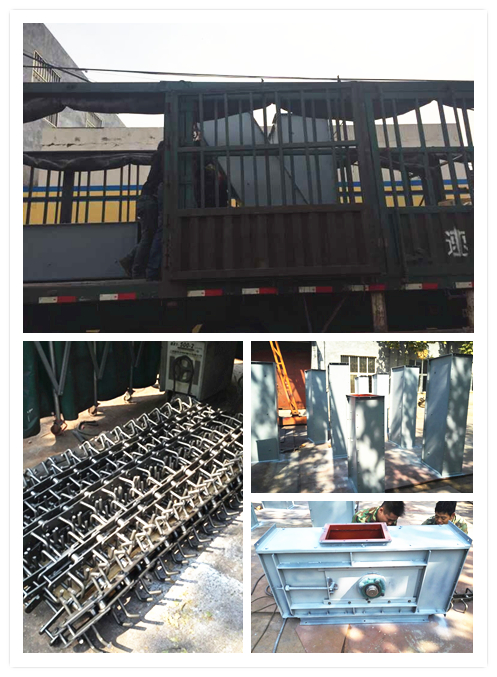

產品圖例
結構圖表

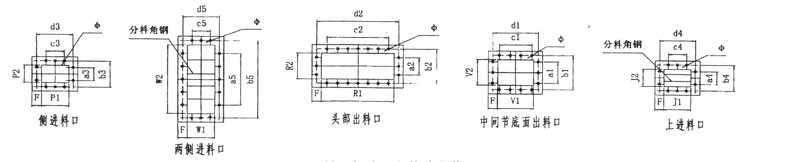

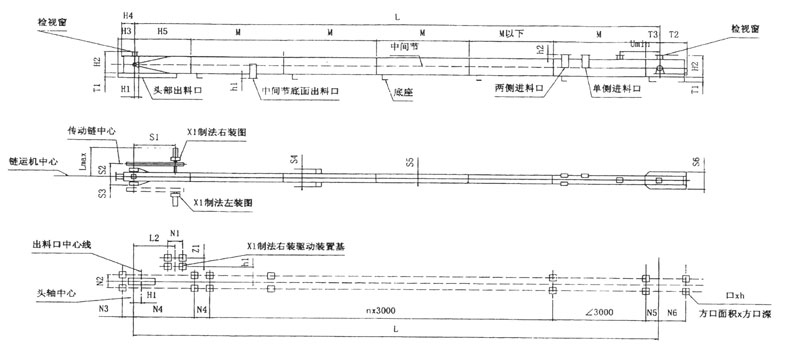

FU型鏈式輸送機外形和基礎安裝圖:

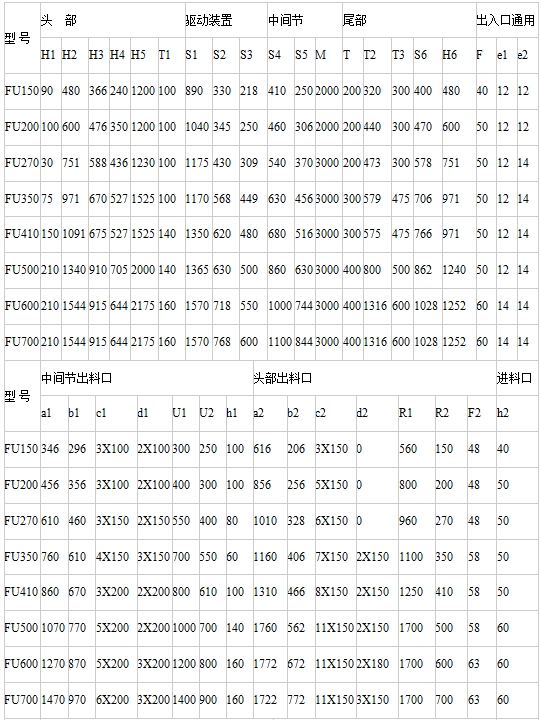

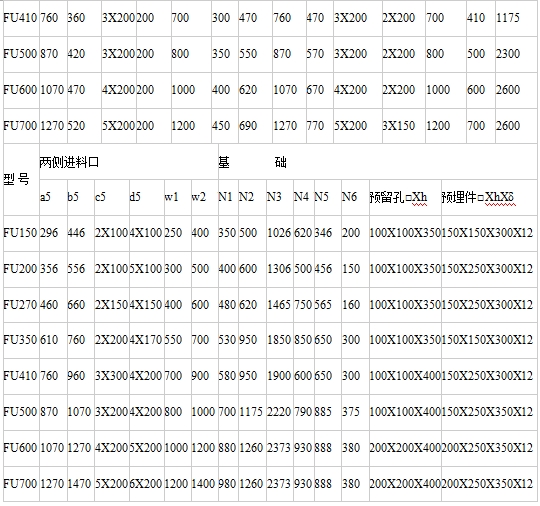

FU型鏈式輸送機外形及基礎尺寸表：

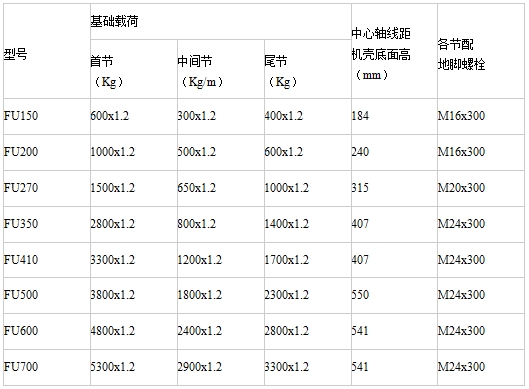

FU型鏈式輸送機基礎載荷和地腳螺栓配備表：
注：1、驅動裝置的基礎載荷根據所選驅動裝置的型號來定
2、若采用預埋件作基礎聯接，則不選用地腳螺栓

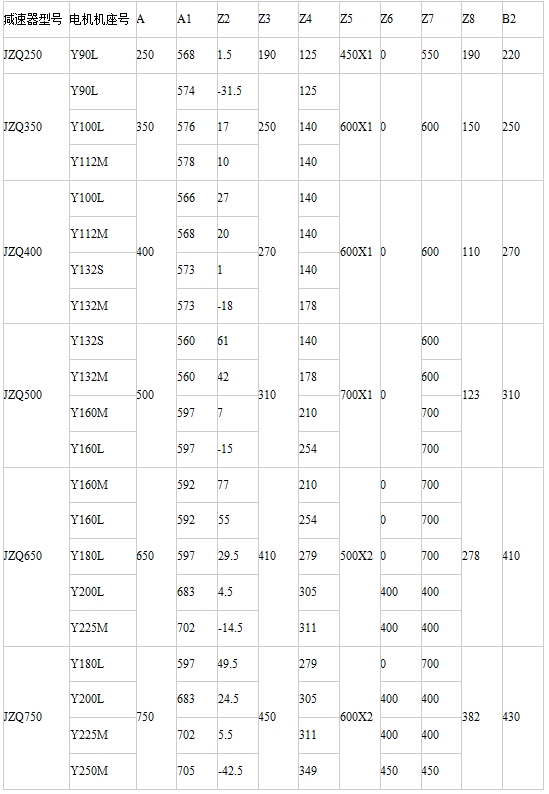

FU型鏈式輸送機驅動裝置基礎尺寸表：
說明：Z1=S2+B2-30
選用ZQ850-ZQ100減速器、ZSY系列減速器、擺線針輪減速器時，請與本公司技術部聯系。

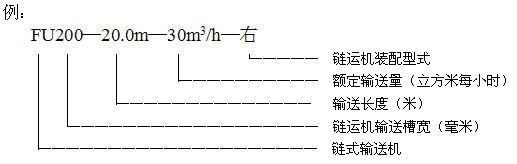

產品型號參數

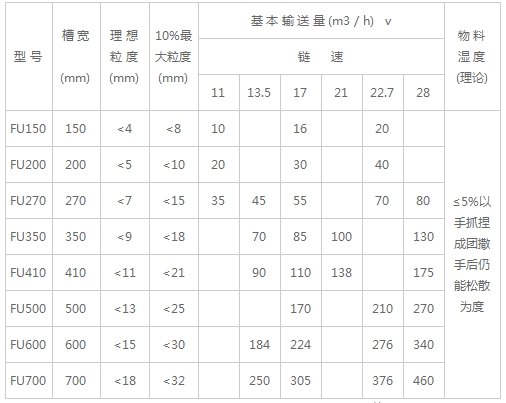

表1：FU型鏈式輸送機的機型種類及技術參數：
基本輸送量是以水泥等為物料制定的，實際輸送量可掌握在此表中推薦值小0～20%范圍內。當用于其他行業輸送磨西德福濾芯琢性小，且溫度＜60℃的物料時，鏈速還可加快（*快鏈速可達40m/min，參見表2）。具體可與公司技術部聯系。

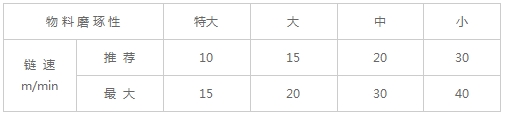

表2：輸送不同磨琢性物料時所推薦的鏈速

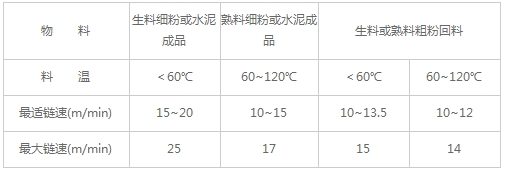

表3：輸送水泥生熟原料和成品粉料的*適鏈速注：
表4：傾斜輸送時的折扣系數η值
注：當FU鏈式輸送機傾斜放置時，輸送量將減少，這時，實際輸送能力為表1的數值乘以折扣系數η值。
